راهنمای کامل انتخاب سنسور تابش برای نیروگاه خورشیدی

راهنمای مهندسی سنجش تابش و پایش عملکرد نیروگاه فتوولتائیک

راهنمای انتخاب سنسور تابش خورشیدی؛ پیرانومتر، پیر‌هلیومتر و کاربرد در نیروگاه خورشیدی

انتخاب سنسور تابش خورشیدی یکی از تصمیم‌های کلیدی در طراحی سیستم پایش نیروگاه فتوولتائیک است. برای تحلیل تولید، باید بدانیم چه مقدار تابش به سطح پنل رسیده، این داده چگونه اندازه‌گیری شده و تا چه اندازه قابل اعتماد است. در این راهنما تفاوت پیرانومتر و پیر‌هلیومتر، مفاهیم GHI و POA و DNI، کلاس‌های ISO 9060، نکات نصب و معیارهای انتخاب را بررسی می‌کنیم.

چرا سنسور تابش خورشیدی برای نیروگاه فتوولتائیک مهم است؟

توان تولیدی نیروگاه خورشیدی به انرژی تابشی دریافتی، دمای سلول، وضعیت الکتریکی آرایه، عملکرد اینورتر، آلودگی پنل و شرایط نصب وابسته است. وقتی توان خروجی کاهش پیدا می‌کند، بدون ثبت تابش نمی‌توان به‌درستی تشخیص داد چه بخشی از افت تولید ناشی از کاهش انرژی خورشیدی بوده و چه بخشی ممکن است به وضعیت تجهیزات مرتبط باشد.

سنسور تابش در کنار اندازه‌گیری دمای ماژول و انرژی تولیدی، داده پایه تحلیل عملکرد را فراهم می‌کند. برای مثال، اگر توان تولید در دو ساعت مختلف متفاوت باشد، مقایسه صرف توان کافی نیست؛ ابتدا باید تابش دریافتی در همان بازه‌ها و شرایط دمایی را بررسی کرد.

همچنین باید میان شدت تابش لحظه‌ای و انرژی تابشی تجمعی تفاوت گذاشت. شدت تابش معمولاً با W/m² بیان می‌شود، اما انرژی تابشی طی یک ساعت یا روز می‌تواند با Wh/m² یا kWh/m² گزارش شود. این تفاوت برای محاسبه شاخص‌های عملکردی و تفسیر نمودارها اهمیت دارد.

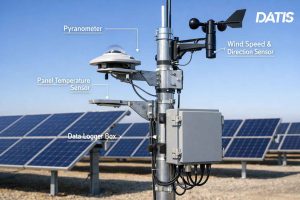

نمای تجهیزات نیروگاه خورشیدی و سنجش تابش برای پایش عملکرد فتوولتائیک
پایش تابش باید با داده‌های تولید و دمای ماژول تحلیل شود.

تفاوت GHI، DNI، DHI و POA چیست؟

قبل از انتخاب تجهیزات اندازه‌گیری تابش خورشیدی باید مشخص شود کدام مؤلفه تابش موردنیاز پروژه است. این اصطلاحات قابل جایگزینی با یکدیگر نیستند.

شاخص تعریف ساده کاربرد متداول
GHI تابش کل روی سطح افقی، شامل سهم مستقیم روی سطح افقی و تابش پراکنده مطالعات منبع خورشیدی و پایش شرایط عمومی تابش
DNI تابش مستقیم روی سطح عمود بر جهت پرتو خورشید سامانه‌های متمرکز و مدل‌سازی مؤلفه مستقیم
DHI تابش پراکنده آسمان روی سطح افقی تحلیل مؤلفه پراکنده و مدل‌سازی تابش
POA تابش روی صفحه آرایه با جهت و شیب مشخص تحلیل تابش دریافتی پنل‌های فتوولتائیک

در یک مدل ساده برای سطح افقی، رابطه GHI = DNI × cos(θz) + DHI برقرار است که θz زاویه سمت‌الرأس خورشید است. این رابطه نشان می‌دهد DNI مستقیماً با GHI برابر نیست، چون باید اثر زاویه تابش و مؤلفه پراکنده در نظر گرفته شود.

برای نیروگاه ثابت با پنل‌های شیب‌دار، سنجش تابش در صفحه آرایه (POA) معمولاً به تحلیل عملکرد نزدیک‌تر است. در سامانه دارای ردیاب خورشیدی، جهت صفحه در طول روز تغییر می‌کند و روش اندازه‌گیری باید با حرکت آرایه هماهنگ شود.

انواع سنسور تابش خورشیدی؛ پیرانومتر و پیر‌هلیومتر

پیرانومتر (Pyranometer) چیست؟

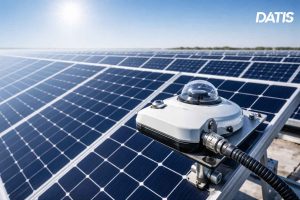

پیرانومتر ابزاری برای اندازه‌گیری تابش خورشیدی نیم‌کره‌ای دریافتی روی یک سطح است. اگر سطح حسگر افقی باشد، می‌توان از آن برای GHI استفاده کرد؛ اگر با زاویه صفحه پنل نصب شود، تابش روی صفحه آرایه (POA) را اندازه می‌گیرد. بنابراین این تصور که «پیرانومتر فقط GHI می‌سنجد» درست نیست.

پیرانومترها با فناوری‌های مختلف عرضه می‌شوند. نمونه‌های ترموپایل از پاسخ حرارتی بهره می‌برند و نمونه‌های مبتنی بر فتودیود سیلیکونی پاسخ طیفی محدودتر و ویژگی‌های متفاوتی دارند. انتخاب بین آن‌ها باید بر اساس مشخصات کالیبراسیون، پاسخ طیفی، خطای زاویه‌ای، کلاس ابزار و نیاز واقعی مانیتورینگ باشد؛ صرف نام فناوری به‌تنهایی نشان‌دهنده دقت نهایی نیست.

پیر‌هلیومتر (Pyrheliometer) چیست؟

پیر‌هلیومتر برای اندازه‌گیری تابش مستقیم خورشید (DNI) به کار می‌رود. این دستگاه میدان دید محدودتری دارد و برای اینکه محور اندازه‌گیری در امتداد خورشید باقی بماند، در کاربرد معمول به سامانه ردیاب خورشیدی متکی است. پیر‌هلیومتر بیشتر در مطالعات تخصصی منبع خورشیدی، اندازه‌گیری مؤلفه مستقیم و پروژه‌های مرتبط با تمرکز تابش کاربرد دارد.

سلول مرجع فتوولتائیک و سنسور سیلیکونی

در برخی سامانه‌های پایش نیروگاه، سلول مرجع یا حسگر سیلیکونی متناسب با پاسخ طیفی ماژول استفاده می‌شود. این تجهیزات می‌توانند برای کاربردهای مشخص مفید باشند، اما روش کالیبراسیون، اثر دما، پاسخ زاویه‌ای و نحوه نگهداری باید بررسی شود. سنجش روشنایی با لوکس‌متر جایگزین مستقیم اندازه‌گیری تابش خورشیدی با W/m² نیست.

جدول مقایسه پیرانومتر، پیر‌هلیومتر و حسگر سیلیکونی

تجهیز کمیت اصلی نحوه استفاده ملاحظه انتخاب
پیرانومتر تابش نیم‌کره‌ای روی سطح افقی برای GHI یا هم‌صفحه آرایه برای POA کلاس، کالیبراسیون و پاسخ زاویه‌ای
پیر‌هلیومتر DNI هم‌راستا با خورشید، غالباً با ردیاب ردیابی دقیق و نگهداری اپتیک
حسگر سیلیکونی/سلول مرجع سیگنال متناظر با تابش طبق کالیبراسیون پایش متناسب با روش و صفحه نصب پاسخ طیفی، دما و مشخصات مدل

استاندارد ISO 9060 و کلاس دقت سنسورهای تابش

استاندارد ISO 9060:2018 برای مشخصات و طبقه‌بندی ابزارهای اندازه‌گیری تابش خورشیدی استفاده می‌شود. در این نسخه، نام‌گذاری کلاس‌های پیرانومتر Class A، Class B و Class C است. عناوین قدیمی Secondary Standard، First Class و Second Class به نظام طبقه‌بندی نسخه‌های پیشین مربوط هستند و بهتر است هنگام بررسی دیتاشیت با کلاس نسخه جدید مخلوط نشوند.

طبقه ISO 9060:2018 سطح مشخصات رده‌بندی نکته مهم
Class A الزامات سخت‌گیرانه‌تر طبقه‌بندی برای کاربرد دقیق، همچنان شرایط نصب و کالیبراسیون تعیین‌کننده است.
Class B سطح میانی الزامات باید با عدم‌قطعیت قابل قبول پروژه تطبیق داده شود.
Class C الزامات پایه‌تر طبقه‌بندی مناسب‌بودن آن به هدف اندازه‌گیری و مشخصات پروژه بستگی دارد.

برچسب کلاس به‌تنهایی تضمین نمی‌کند یک اندازه‌گیری عملی در محل نصب به دقت هدف برسد. خطای جهت‌گیری، آلودگی سطح، دما و کیفیت کالیبراسیون می‌توانند بر نتیجه اثر بگذارند. برای طراحی مانیتورینگ فتوولتائیک، استاندارد IEC 61724-1:2021 نیز از نظر روش‌ها و الزامات پایش عملکرد اهمیت دارد.

منابع رسمی: ISO 9060:2018 و IEC 61724-1:2021. ارجاع به این استانداردها به معنی داشتن گواهی انطباق برای یک محصول مشخص نیست.

نقش سنسور تابش در ایستگاه هواشناسی نیروگاه خورشیدی

ایستگاه هواشناسی نیروگاه خورشیدی می‌تواند داده تابش را در کنار دمای پشت ماژول، دمای هوا و در صورت نیاز سرعت و جهت باد، رطوبت، بارش یا آلودگی پنل ثبت کند. هدف فقط جمع‌کردن تعداد بیشتری سنسور نیست؛ باید مشخص باشد هر داده چگونه در تحلیل عملکرد نیروگاه استفاده می‌شود.

پیرانومتر یا حسگر تابش مناسب به ثبت‌کننده یا دیتالاگر سازگار متصل می‌شود. سپس اطلاعات با زمان مشخص ذخیره و در صورت نیاز به سامانه مانیتورینگ یا SCADA ارسال می‌شوند. توجه داشته باشید وجود RS485 روی سنسور به معنای پشتیبانی قطعی از Modbus نیست؛ خروجی، پروتکل، تنظیمات و نقشه رجیسترها باید در مشخصات مدل بررسی شوند.

برای مشاهده تجهیزات مرتبط، صفحه پیرانومتر داتیس، دیتالاگر صنعتی GTU-550 و دسته‌بندی تجهیزات هواشناسی را بررسی کنید. سازگاری دقیق تجهیزات در پیکربندی پیشنهادی پروژه باید تأیید شود.

داده تابش چگونه به تحلیل راندمان و Performance Ratio کمک می‌کند؟

ضریب عملکرد یا Performance Ratio (PR) یکی از شاخص‌های متداول مقایسه عملکرد واقعی نیروگاه با بازده مرجع مبتنی بر تابش است. برای محاسبه آن باید انرژی تولیدی، تابش تجمعی مناسب، توان مرجع و بازه زمانی یکسان مشخص باشند. استفاده از تابش لحظه‌ای W/m² به‌جای انرژی تابشی تجمعی، بدون توجه به زمان، می‌تواند محاسبه را اشتباه کند.

برای بیان ساده، اگر Yf بازده نهایی بر حسب انرژی تولیدی تقسیم بر توان نامی مرجع، و Yr بازده مرجع بر اساس تابش در صفحه آرایه تقسیم بر تابش مرجع باشد، شکل متداول شاخص چنین است:

PR = Yf / Yr

این رابطه یک تعریف پایه است؛ روش دقیق محاسبه، نوع انرژی اندازه‌گیری‌شده، تصحیح دما و معیارهای حذف داده نامعتبر باید با استاندارد یا قرارداد پروژه هماهنگ شود. داده تابش به‌تنهایی ثابت نمی‌کند علت افت تولید، خرابی اینورتر یا کثیفی پنل بوده است؛ برای تشخیص باید داده‌های دمایی، الکتریکی و وضعیت تجهیزات نیز بررسی شوند.

پایش تابش خورشیدی و تحلیل عملکرد نیروگاه با داده‌های سنسور و تجهیزات مانیتورینگ

نصب، کالیبراسیون و نگهداری سنسور تابش خورشیدی

حتی یک سنسور با کلاس مناسب در صورت نصب یا نگهداری نامطلوب، داده قابل اتکایی تولید نمی‌کند. قبل از نصب، هدف اندازه‌گیری را روشن کنید: سطح افقی برای GHI یا سطح هم‌راستا با آرایه برای POA. در هر دو حالت، محل انتخابی باید تا حد ممکن نماینده شرایط موردنظر باشد.

  1. زاویه و جهت: تراز بودن برای GHI و تطابق با صفحه پنل برای POA را کنترل کنید.
  2. سایه‌اندازی: از سایه ساختمان، دکل، کابل یا سازه پنل روی حسگر جلوگیری کنید.
  3. تمیزکاری: شیشه یا سطح دریافت‌کننده را طبق توصیه سازنده تمیز نگه دارید.
  4. کالیبراسیون: دوره کالیبراسیون را با توجه به مدل، شرایط محیطی و الزامات پروژه تعیین کنید.
  5. کابل و اتصال: در برابر نفوذ آب، آسیب مکانیکی و نویز از تجهیزات مناسب استفاده کنید.
  6. زمان ثبت: ساعت دیتالاگر را با سامانه مانیتورینگ و داده تولید هماهنگ کنید.
  7. کنترل کیفیت: داده‌های صفر یا ثابت غیرعادی و قطعی سنسور را بررسی کنید.

در مناطق غبارآلود، آلودگی سطح حسگر ممکن است با آلودگی پنل‌ها متفاوت باشد؛ بنابراین برنامه تمیزکاری حسگر و روش برآورد Soiling باید جداگانه تعریف شود. برای تجهیزات دارای ردیاب نیز لازم است وضعیت هم‌راستایی سنسور در طول حرکت کنترل شود.

راهنمای خرید سنسور تابش خورشیدی و عوامل مؤثر بر قیمت

قیمت سنسور تابش خورشیدی بسته به فناوری، کلاس، کالیبراسیون، نوع خروجی، تجهیزات نصب، کابل و خدمات متفاوت است. برای مقایسه قیمت پیرانومتر، ابتدا مشخص کنید به GHI، POA یا DNI نیاز دارید و چه سطحی از کیفیت داده برای کارفرما قابل قبول است.

پرسش پیش از خرید دلیل اهمیت
کمیت موردنیاز GHI، POA یا DNI است؟ نوع تجهیز و محل نصب را تعیین می‌کند.
کدام استاندارد یا کلاس مدنظر است؟ معیار مقایسه مشخصات اندازه‌گیری را روشن می‌کند.
دیتالاگر چه ورودی‌هایی دارد؟ از ناسازگاری سنسور و ثبت‌کننده جلوگیری می‌کند.
مدرک کالیبراسیون و خدمات لازم است؟ بر هزینه و قابلیت دفاع از داده‌ها اثر می‌گذارد.
اقلام همراه چیست؟ کابل، پایه، تراز و خدمات نصب ممکن است جدا باشند.

در استعلام فنی، محل نصب، آرایش پنل‌ها، هدف پایش، کلاس موردنیاز، نوع دیتالاگر و شرایط محیطی را اعلام کنید. قیمت و موجودی هر مدل باید با پیشنهاد فروش همان پیکربندی تأیید شود.

انتخاب تجهیزات پایش تابش داتیس

برای بررسی پیرانومتر، سنسورهای هواشناسی و تجهیزات ثبت داده متناسب با نیروگاه خود، مشخصات پروژه را برای داتیس ارسال کنید.

سؤالات متداول درباره سنسور تابش خورشیدی

پیرانومتر چه چیزی را اندازه می‌گیرد؟

پیرانومتر تابش نیم‌کره‌ای دریافتی روی یک سطح را اندازه می‌گیرد. نصب افقی برای GHI و نصب هم‌صفحه با پنل برای POA استفاده می‌شود.

تفاوت پیرانومتر و پیر‌هلیومتر چیست؟

پیرانومتر تابش دریافتی از نیم‌کره آسمان روی یک سطح را می‌سنجد، در حالی که پیر‌هلیومتر برای اندازه‌گیری تابش مستقیم عمود بر جهت خورشید (DNI) طراحی شده است.

برای نیروگاه خورشیدی POA مهم‌تر است یا GHI؟

برای تحلیل عملکرد آرایه فتوولتائیک، POA معمولاً رابطه مستقیم‌تری با تابش روی سطح پنل دارد. GHI هم در مطالعات منبع خورشیدی و تحلیل‌های دیگر مفید است و انتخاب نهایی به هدف پروژه بستگی دارد.

کلاس‌های ISO 9060:2018 کدام‌اند؟

طبقه‌بندی این نسخه شامل Class A، Class B و Class C است. عناوین Secondary Standard، First Class و Second Class مربوط به نام‌گذاری پیشین هستند.

آیا یک پیرانومتر به‌تنهایی علت افت تولید را نشان می‌دهد؟

خیر. داده تابش مبنای مهمی برای تحلیل است، اما برای تشخیص علت افت تولید باید داده دمای ماژول، اینورتر، آرایه و سایر شرایط هم بررسی شوند.

هر چند وقت یک‌بار سنسور تابش باید کالیبره شود؟

دوره کالیبراسیون با نوع سنسور، توصیه سازنده، شرایط محیطی و الزامات قراردادی تعیین می‌شود؛ برای همه مدل‌ها یک بازه ثابت وجود ندارد.

آیا سنسور روشنایی برای تحلیل تابش نیروگاه کافی است؟

خیر. اندازه‌گیری لوکس با اندازه‌گیری تابش بر حسب W/m² یکسان نیست؛ برای پایش نیروگاه باید حسگر مناسب کمیت موردنظر انتخاب شود.

جمع‌بندی

انتخاب سنسور تابش خورشیدی فقط به خرید یک پیرانومتر محدود نمی‌شود. باید ابتدا کمیت موردنیاز، محل نصب، سطح کیفیت داده، استاندارد مرجع و سازگاری با سامانه ثبت مشخص شود. پیرانومتر می‌تواند GHI یا POA را اندازه بگیرد؛ پیر‌هلیومتر برای DNI است و در پروژه‌های خاص کاربرد دارد.

در نیروگاه فتوولتائیک، داده تابش زمانی به تصمیم عملیاتی کمک می‌کند که همراه با انرژی تولیدی، دمای ماژول و اطلاعات تجهیزات تحلیل شود. نصب اصولی، کالیبراسیون و کنترل کیفیت، به اندازه مشخصات سنسور در ارزش نهایی اندازه‌گیری مؤثرند.
