فلومتر مغناطیسی چیست؟

راهنمای کامل انتخاب، نصب و تحلیل صنعتی فلومتر مغناطیسی

جدول انتخاب سایز

سایز Min Max پیشنهاد
DN50 5 25 50mm
DN80 10 60 80mm
DN100 15 100 100mm

اصول فیزیکی عملکرد (Faraday Law )

فلومتر مغناطیسی بر اساس قانون القای الکترومغناطیسی فارادی کار می‌کند.
زمانی که یک سیال رسانا از میدان مغناطیسی عبور می‌کند، ولتاژی متناسب با سرعت جریان در الکترودها ایجاد می‌شود.

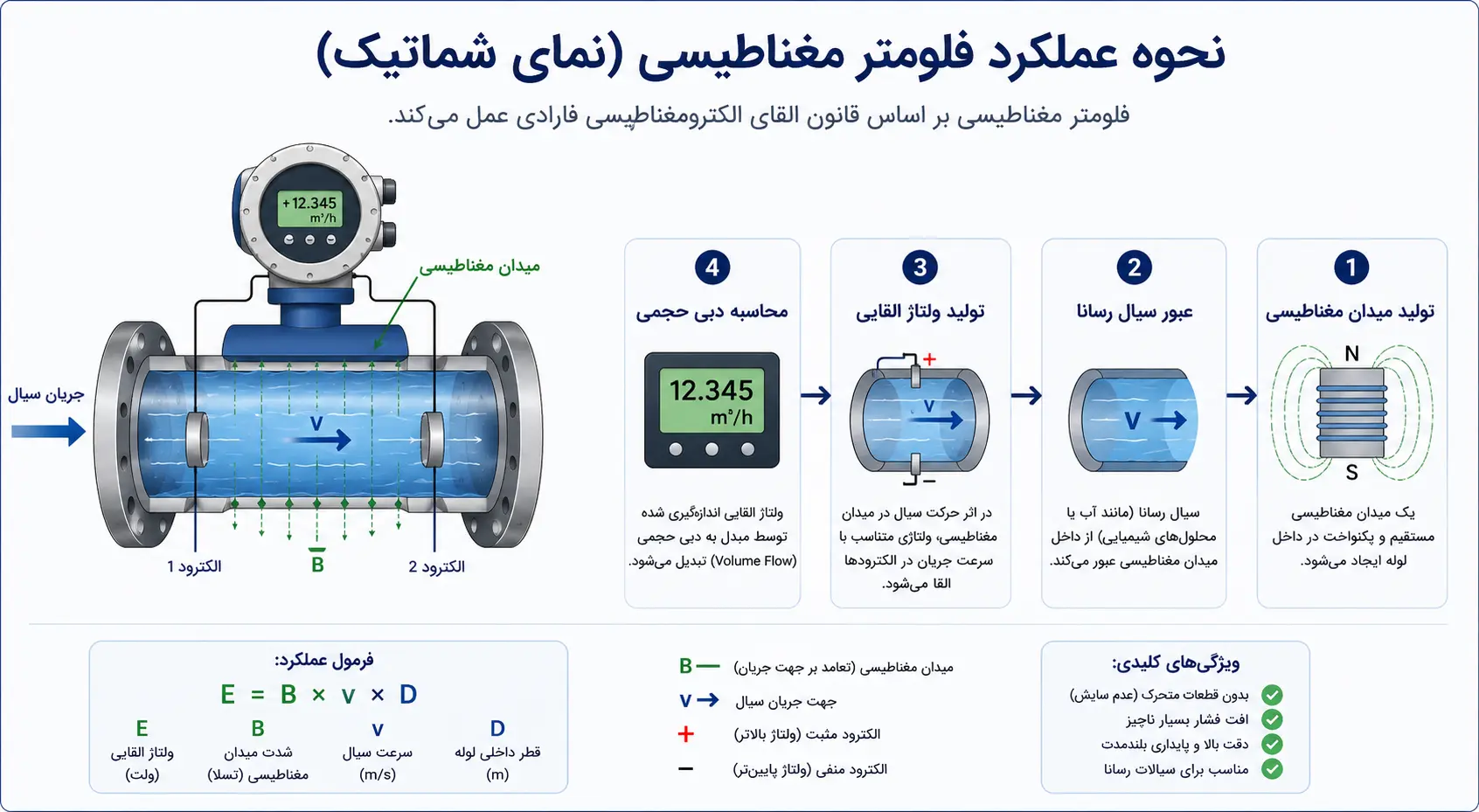

مرجع کامل فلومتر مغناطیسی | شامتیک نحوه نملکرد فلومتر مغناطیسی

فرمول بنیادی:

E = B × v × D

  • E: ولتاژ القایی
  • B: شدت میدان مغناطیسی
  • v: سرعت سیال
  • D: قطر لوله

نکته کلیدی: دقت فلومتر به شدت به یکنواختی میدان و پروفایل جریان وابسته است.

اثر پروفایل جریان (Flow Profile Effect)

یکی از مهم‌ترین عوامل خطا در فلومتر مغناطیسی، توسعه‌نیافتگی جریان (Non-Developed Flow) است.

  • جریان آشفته → خطای بالا
  • جریان چرخشی → عدم تقارن میدان
  • نزدیکی به پمپ → نویز سرعت
در شرایط جریان نامناسب، خطا تا 5٪ افزایش پیدا می‌کند حتی اگر دستگاه دقیق باشد.

تأثیر سایز بر افت فشار (Pressure Drop Analysis)

  • فلومتر مغناطیسی → افت فشار تقریباً صفر
  • سایز کوچک → افزایش سرعت → احتمال نویز بیشتر
  • سایز بزرگ → کاهش سرعت → دقت پایدارتر

نتیجه مهندسی: انتخاب سایز درست، مهم‌تر از انتخاب برند است.

اگر انتخاب فلومتر اشتباه باشد، کل سیستم خطا می‌گیرد

انتخاب سایز، لاینر و نوع فلومتر باید بر اساس شرایط واقعی پروژه انجام شود، نه فقط کاتالوگ.

کدهای خطای فلومتر مغناطیسی

Empty Pipe → لوله بدون سیال
Low Conductivity → رسانایی پایین سیال
Grounding Fault → مشکل ارت
Signal Noise → نویز الکترومغناطیسی

تحلیل مهندسی نصب

شرایط استاندارد نصب مرجع کامل فلومتر مغناطیسی شامل اصول عملکرد، انتخاب سایز، نصب، خطاهای رایج و مقایسه با سایر فلومترها. بررسی تخصصی و معرفی بهترین مدل‌های صنعتی.

  • حداقل 5D قبل از فلومتر
  • 10D بعد از پمپ
  • حذف کامل هوا (Air elimination)
  • Full Pipe Condition
  • Grounding مستقل

خطاهای نصب

    • نصب در نقطه تلاطم
    • نبود ارت صحیح
    • وجود حباب هوا
    • لوله نیمه‌پر

🚨 اشتباهات مرگبار در خرید فلومتر مغناطیسی

بیشتر خطاهای اندازه‌گیری و خرابی فلومترها، نه به کیفیت دستگاه بلکه به انتخاب اشتباه برمی‌گردد.

  • انتخاب سایز اشتباه: باعث افت دقت تا 30٪ و ناپایداری سیگنال می‌شود
  • بی‌توجهی به رسانایی سیال: سیالات با رسانایی پایین باعث نمایش صفر یا خطای شدید می‌شوند
  • نصب نزدیک پمپ یا زانویی: ایجاد جریان آشفته و نویز اندازه‌گیری
  • ارتینگ ضعیف: یکی از اصلی‌ترین دلایل نویز و خطای سیگنال
  • انتخاب لاینر اشتباه: تخریب سریع دستگاه در سیالات خورنده
  • عدم توجه به Full Pipe Condition: یکی از دلایل رایج خطای Empty Pipe
  • رسانایی بسیار پایین مایع / Very low fluid conductivity: باعث عدم تشکیل سیگنال پایدار و نمایش مقدار صفر یا خطای شدید در اندازه‌گیری می‌شو

⚠️ نکته مهم: بیش از 60٪ خرابی‌های میدانی، ناشی از انتخاب اشتباه اولیه است نه خرابی دستگاه

مهندسی لاینر و الکترود

مرجع کامل فلومتر مغناطیسی | لاینر و الکترود در فلومتر مغناطیسی

انواع لاینر

  • Rubber / PU → آب و فاضلاب عمومی
  • PTFE → سیالات خورنده
  • PFA → شرایط شیمیایی شدید

انواع الکترود

  • SS316 → استاندارد عمومی
  • Hastelloy → خورندگی بالا
  • Tantalum → اسیدهای قوی
انتخاب اشتباه لاینر، عامل 40٪ خرابی‌های میدانی است.

تحلیل خرابی‌های واقعی (Field Failure Cases)

Case 1: نویز شدید سیگنال

علت: VFD نزدیک + ارتینگ مشترک

Case 2: نمایش صفر در جریان واقعی

علت: رسانایی پایین + وجود هوا

Case 3: نوسان دبی

علت: جریان آشفته + نصب نزدیک پمپ

استانداردهای صنعتی

  • IEC 60041 (Flow Measurement)
  • ISO 6817 (Electromagnetic Flowmeters)
  • IP67 / IP68 Protection Classes

این استانداردها تعیین‌کننده حداقل دقت، شرایط نصب و تست فلومتر هستند.

ماتریس انتخاب مهندسی

کاربرد لاینر الکترود شرایط
آب شهری Rubber/PU SS316 فشار متوسط
فاضلاب PTFE/PU Hastelloy آلودگی بالا
شیمیایی PFA Tantalum خورندگی شدید
صنایع غذایی PTFE SS316/ Tantalum

راهنمای انتخاب فلومتر مغناطیسی بر اساس کاربرد واقعی

–  آب شرب

لاینر پیشنهادی: Rubber یا EPDM یا PU
الکترود: SS316
ویژگی مهم: دقت پایدار در دبی‌های متوسط
–  فاضلاب
لاینر پیشنهادی: Rubber مقاوم یا PU
الکترود: Hastelloy
ویژگی مهم: مقاومت در برابر آلودگی و ذرات معلق
– سیالات اسیدی و خورنده
لاینر پیشنهادی: PTFE یا PFA
الکترود: Tantalum یا Hastelloy
ویژگی مهم: مقاومت شیمیایی بالا
–  دوغاب و سیالات سنگین (Slurry)
لاینر پیشنهادی: Rubber ضخیم
الکترود: SS316 یا آلیاژ مقاوم
ویژگی مهم: مقاومت در برابر سایش (Abrasion)
– نفت و فرآورده‌های صنعتی
لاینر پیشنهادی: PTFE
الکترود: Hastelloy
ویژگی مهم: پایداری در دما و فشار بالا

مقایسه عمیق فناوری‌های فلومتری

ویژگی مغناطیسی التراسونیک Coriolis
نوع سیال فقط رسانا تقریباً همه سیالات جرمی (Mass Flow)
دقت ±0.2% تا ±0.5% ±0.5% تا ±1% ±0.1% (بسیار بالا)
افت فشار تقریباً صفر صفر متوسط
هزینه اقتصادی متوسط بسیار بالا
حساسیت به نصب متوسط زیاد کم
کاربرد صنعتی آب و فاضلاب خطوط تمیز و بزرگ صنایع دقیق (نفت، دارو)
نتیجه مهندسی:
هیچ تکنولوژی “بهترین مطلق” نیست؛ انتخاب درست کاملاً وابسته به نوع سیال، دقت مورد نیاز و شرایط نصب است.

فلومتر مغناطیسی صنعتی DMF606

انتخاب درست فلومتر، تفاوت بین دقت و خطای صنعتی است

اگر برای پروژه خود نیاز به انتخاب دقیق، سایزبندی درست یا بررسی فنی دارید، تیم مهندسی داتیس می‌تواند بهترین مدل را بر اساس شرایط واقعی شما پیشنهاد دهد.

Case Study صنعتی واقعی

پروژه انتقال آب طالقان

    • سایز: خطوط بزرگ انتقال
    • چالش: نوسان دبی در قطر بالا
    • راهکار: فلومتر مغناطیسی سایز بالا
    • نتیجه:
  • کنترل دقیق دبی در خطوط انتقال بزرگ
  • کاهش هدررفت آب در مسیر انتقال
  • افزایش بهره‌وری سیستم‌های آبرسانی
  • افزایش قابلیت اطمینان در مدیریت شبکه
