اندازه‌گیری جریان با امواج فراصوت

فلومتر التراسونیک؛ قیمت و راهنمای خرید

برای اندازه‌گیری دبی آب و مایعات صنعتی، فلومتر التراسونیک را بر اساس نوع سیال، مشخصات لوله و شرایط اندازه‌گیری انتخاب کنید. اگر نصب سنسور روی بدنه خارجی لوله مدنظر شماست، مدل کلمپ‌آن را بررسی کنید؛ این مدل بدون ورود سنسور به مسیر سیال نصب می‌شود.

در این دسته با انواع ثابت و پرتابل، روش‌های نصب و معیارهای انتخاب آشنا می‌شوید تا برای خرید یا استعلام قیمت، مشخصات موردنیاز پروژه را آماده کنید.

فلومتر التراسونیک چیست؟

دبی‌سنج التراسونیک با ارسال و دریافت امواج صوتی با فرکانس بالاتر از محدوده شنوایی انسان، سرعت جریان را اندازه‌گیری می‌کند. دستگاه با استفاده از اطلاعات هندسی مسیر اندازه‌گیری، دبی حجمی را محاسبه می‌کند؛ برای مثال حجم عبوری در واحد زمان را به مترمکعب بر ساعت یا لیتر بر دقیقه نمایش می‌دهد.

«فلومتر فراصوتی» نام فارسی همین فناوری است و در منابع انگلیسی با عنوان Ultrasonic Flow Meter معرفی می‌شود. نوع کاربرد، نحوه نصب سنسورها و روش پردازش سیگنال، مشخصات دستگاه را تعیین می‌کنند؛ همه تجهیزات التراسونیک عملکرد و محدودیت یکسان ندارند.

انواع جریان‌سنج التراسونیک؛ ثابت، پرتابل و روش نصب

ثابت و پرتابل به نوع استفاده اشاره دارند؛ کلمپ‌آن، اینلاین و اینسرشن نحوه نصب سنسور را مشخص می‌کنند. بنابراین یک دستگاه ثابت یا پرتابل می‌تواند سنسور کلمپ‌آن داشته باشد. چهار حالت زیر کمک می‌کنند نیاز خود را دقیق‌تر مشخص کنید.

روش نصب به‌تنهایی رتبه دقت را تعیین نمی‌کند. برای مقایسه فلومتر ثابت و پرتابل یا مدل‌های کلمپ‌آن و اینسرشن، دقت اعلام‌شده، شرایط آزمون و محدودیت نصب هر مدل را بخوانید.

فلومتر کلمپی؛ اندازه‌گیری دبی بدون برش لوله

در فلومتر کلمپ آن یا Clamp-on Flow Meter، سنسور خارجی امواج را از دیواره لوله به سیال منتقل می‌کند. چون سنسور وارد مسیر جریان نمی‌شود، نصب آن مقطع عبور سیال را تغییر نمی‌دهد و افت فشار اضافی ناشی از ورود تجهیز به خط ایجاد نمی‌کند.

برای اندازه‌گیری دبی از روی لوله، فقط قطر نامی کافی نیست. قطر خارجی، ضخامت دیواره، جنس لوله، پوشش داخلی، نوع مایع و دما باید مشخص باشند. رسوب، خوردگی، لوله چندلایه یا مسیر صوتی نامناسب ممکن است کیفیت سیگنال را کاهش دهند.

این روش در خطوطی که برش لوله یا توقف جریان دشوار است قابل بررسی است، اما دسترسی ایمن به سطح لوله، آماده‌سازی محل سنسورها و تأیید کیفیت سیگنال همچنان لازم است.

کنتور التراسونیک و اندازه‌گیری حجم آب

نام کنتور التراسونیک معمولاً زمانی به کار می‌رود که ثبت حجم کل آب یا سیال اهمیت دارد. دستگاه مجهز به شمارنده حجم می‌تواند مقدار عبوری را در طول زمان جمع کند؛ این مقدار با دبی لحظه‌ای تفاوت دارد.

برای کنتور آب التراسونیک در شبکه توزیع، چاه کشاورزی یا خط صنعتی، محدوده دبی، نحوه ثبت حجم و شرایط نصب را بررسی کنید. کنتور اینلاین آب و دستگاه کلمپ‌آن موقت کاربرد یکسانی ندارند. برای اندازه‌گیری رسمی برداشت یا صورتحساب، تأییدیه و الزامات پروژه باید برای مدل دقیق دستگاه بررسی شوند.

عبارت «کنتور دیجیتال آب» هم لزوماً به فناوری فراصوتی اشاره ندارد؛ اصل اندازه‌گیری و امکانات ثبت داده را از مشخصات محصول بخوانید.

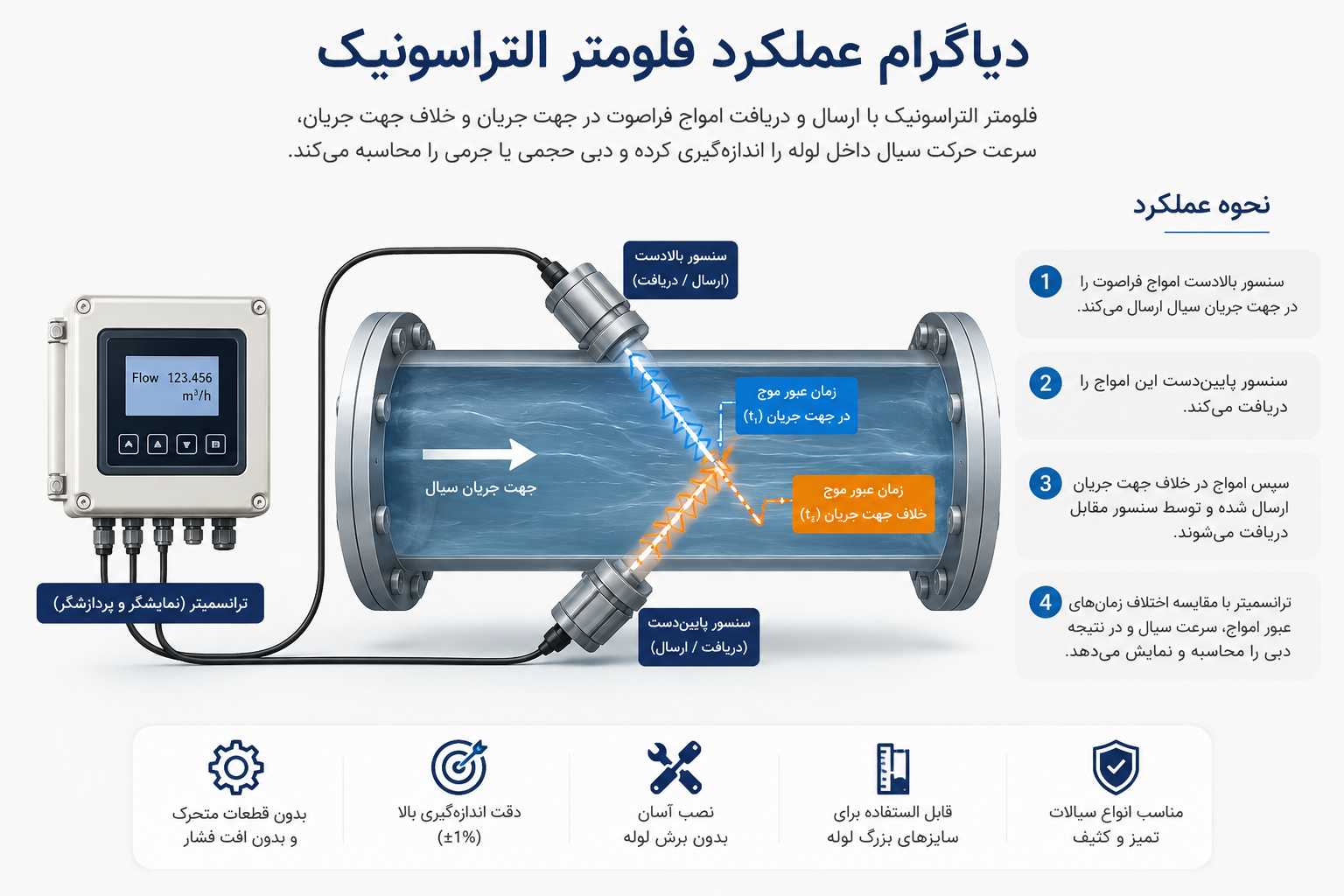

نحوه عملکرد فلومتر فراصوتی؛ Transit-Time و Doppler

روش اختلاف زمان عبور امواج

در روش Transit-Time، زمان حرکت موج در جهت جریان با زمان حرکت آن در خلاف جهت جریان مقایسه می‌شود. اختلاف این دو زمان مبنای محاسبه سرعت است. برای عملکرد مناسب، سیگنال باید بتواند مسیر اندازه‌گیری را با کیفیت کافی طی کند.

روش داپلر

فلومتر التراسونیک داپلر از تغییر فرکانس امواج بازتاب‌شده از ذرات یا حباب‌های متحرک استفاده می‌کند. وجود و ویژگی بازتاب‌دهنده‌ها باید با شرایط عملکرد دستگاه سازگار باشد؛ هر مایع کدر یا هر فاضلابی خودبه‌خود مناسب این روش نیست.

مایعات نسبتاً تمیز معمولاً برای بررسی روش اختلاف زمان مناسب‌اند. غلظت بالای ذرات یا حباب‌ها می‌تواند انتقال موج را مختل کند؛ حدود قابل‌قبول باید از مشخصات همان مدل استخراج شود. برای انتخاب دبی سنج التراسونیک، نام سیال را همراه با وضعیت ذرات و هوا اعلام کنید.

کاربرد دبی‌سنج التراسونیک در آب و صنعت

جدول زیر کاربردهای قابل بررسی را نشان می‌دهد. مناسب بودن دستگاه برای هر خط باید با محدوده سنسور و شرایط سیال تأیید شود.

برای سنجش انرژی حرارتی در تأسیسات، اندازه‌گیری دبی به‌تنهایی کافی نیست؛ اختلاف دما و محاسبات متناسب با سیال نیز لازم است. اندازه‌گیری گاز با فناوری التراسونیک به مدل مخصوص گاز نیاز دارد و نباید قابلیت آن را به دستگاه ویژه مایعات نسبت داد.

راهنمای انتخاب فلومتر التراسونیک مناسب پروژه

پیش از مقایسه برند یا انتخاب سنسور، هدف اندازه‌گیری را مشخص کنید: پایش دائمی، تست موقت، ثبت حجم آب یا ارسال داده به سامانه کنترل. سپس این معیارها را بررسی کنید:

یک محدوده قطر یا یک عدد دقت را نمی‌توان به همه محصولات این دسته نسبت داد. برای اتصال جریان‌سنج التراسونیک به PLC، دیتالاگر یا SCADA، نوع خروجی و تنظیمات ارتباطی نسخه انتخابی را تأیید کنید. ارسال بی‌سیم نیز ممکن است به ماژول یا تجهیزات جداگانه نیاز داشته باشد.

قیمت فلومتر التراسونیک و عوامل مؤثر بر هزینه

قیمت فلومتر التراسونیک به نوع مبدل، مجموعه سنسورها، ثابت یا پرتابل بودن، محدوده قطر و دما، امکانات خروجی و مدارک موردنیاز بستگی دارد. برای مقایسه قیمت فلومتر کلمپی، طول کابل و متعلقات نصب را هم در پیشنهاد فروش بررسی کنید.

در استعلام قیمت دبی‌سنج التراسونیک یا قیمت کنتور آب التراسونیک، هدف استفاده را اعلام کنید. دستگاه موقت برای تست خط و تجهیز دائمی برای ثبت حجم یا کنترل فرایند ممکن است پیکربندی متفاوتی نیاز داشته باشند.

هزینه نهایی فقط قیمت دستگاه نیست؛ نصب، آماده‌سازی محل، تجهیزات ارتباطی، راه‌اندازی و مدارک کالیبراسیون موردنیاز را نیز مقایسه کنید. برای قیمت روز، پیشنهاد متناسب با مشخصات پروژه دریافت کنید.

خرید فلومتر التراسونیک؛ اطلاعات لازم برای استعلام

برای خرید فلومتر التراسونیک مشخصات زیر را ارسال کنید تا امکان اندازه‌گیری و نوع دستگاه بررسی شود:

1. نوع سیال و میزان ذرات یا حباب‌ها.
2. قطر خارجی و ضخامت دیواره لوله، جنس و پوشش داخلی.
3. دبی کم، معمول و زیاد همراه با واحد اندازه‌گیری.
4. دمای سیال، فشار و وضعیت پر بودن لوله.
5. نیاز به دستگاه ثابت یا فلومتر پرتابل و مدت اندازه‌گیری.
6. نوع خروجی، ثبت حجم، گزارش‌گیری یا انتقال اطلاعات موردنیاز.
7. مدارک فنی، گواهی کالیبراسیون و شرایط خدمات درخواستی.

اگر بهترین فلومتر التراسونیک را برای پروژه خود جست‌وجو می‌کنید، ابتدا سازگاری با لوله و سیال و سپس عملکرد موردنیاز را معیار قرار دهید. برای خرید فلومتر کلمپ آن، دسترسی به محل نصب و کیفیت سیگنال اهمیت ویژه دارند.

ارسال مشخصات و استعلام خرید

نصب سنسور کلمپ‌آن با آرایش V، W یا Z

آرایش‌های V، W و Z مسیر عبور امواج را تغییر می‌دهند. انتخاب آرایش و فاصله سنسورها باید مطابق راهنمای همان دستگاه و با توجه به قطر، جنس لوله و کیفیت سیگنال انجام شود؛ یک روش برای همه سایزها مناسب نیست.

• اطلاعات واقعی لوله و سیال را در دستگاه وارد کنید؛ ضخامت تخمینی می‌تواند محاسبه مسیر و دبی را تحت تأثیر قرار دهد.
• سطح محل نصب را آماده کنید و ماده کوپل‌کننده مناسب دما و سنسور به کار ببرید.
• فاصله، راستای سنسورها و اتصال مکانیکی را مطابق راهنما تنظیم کنید.
• در تجهیزات متعارف مخصوص لوله پر، محل سنسورها باید در مقطع پر از سیال باشد و تجمع هوا کنترل شود.
• فاصله از پمپ، زانویی و شیر را بر اساس دستورالعمل سازنده و شرایط خط تعیین کنید.
• شاخص کیفیت سیگنال و مقادیر تشخیصی را پیش از ثبت نتیجه اندازه‌گیری بررسی کنید.

برای فلومتر التراسونیک پرتابل، تنظیمات محل قبلی را بدون تطبیق با لوله جدید استفاده نکنید. شماره سنسور، مشخصات خط، آرایش نصب و شرایط اندازه‌گیری را در گزارش ثبت کنید.

علت خطای اندازه‌گیری و ضعیف شدن سیگنال

نمایش صفر یا نوسان دبی همیشه به خرابی دستگاه اشاره نمی‌کند. پیش از تغییر ضرایب، شرایط خط و تنظیمات واقعی را بررسی کنید.

کالیبراسیون فلومتر باید برای محدوده و روش موردنیاز پروژه بررسی شود. مقایسه در سایت با یک دستگاه دیگر، بدون مرجع معتبر و شرایط آزمون مشخص، جای گواهی کالیبراسیون را نمی‌گیرد. بازبینی کابل‌ها، بست‌ها و کوپلینگ صوتی نیز بخشی از نگهداری سنسور خارجی است.

تفاوت فلومتر التراسونیک و مغناطیسی

در روش فراصوتی، رسانایی الکتریکی مبنای اندازه‌گیری نیست؛ انتقال مناسب موج اهمیت دارد. در روش مغناطیسی، مایع باید رسانایی کافی برای مدل انتخابی داشته باشد. بنابراین نوع سیال و محدودیت نصب، مبنای مقایسه‌اند.

اگر نصب بدون ورود سنسور به خط اولویت دارد، دبی‌سنج کلمپ‌آن را بررسی کنید. اگر مایع رسانا است و نصب تجهیز در مسیر لوله امکان دارد، فلومتر مغناطیسی نیز می‌تواند گزینه بررسی باشد. دقت، هزینه و شرایط نصب را برای مدل‌های مشخص مقایسه کنید.
