توضیحات

فلومتر التراسونیک چیست؟

کنتور آب التراسونیک دستگاهی می باشد که از طریق فراصوت و بدون نیاز به قطع جریان مایع و یا برش لوله امکان اندازه گیری دبی مایعات از قبیل آب، الکل، روغن، گازوئیل و … را دارد. با توجه به نیاز کاربران در صنایع مختلف نوع و تعداد سنسور ها بر اساس خواسته ی مشتریان قابل افزایش و یا حذف می باشد.

همچنین این فلومتر حول یک ثبت‌کننده‌ی الکترونیکی داده کار میکند که حسگرها را اندازه‌گیری ، سپس داده‌ها را پردازش، ذخیره و ارسال می‌کند. فواصل ثبت داده ها به طور مستقل قابل برنامه ریزی هستند. دیتالاگر های ما دارای محدوده دمای عملیاتی گسترده، فواصل اجرایی قابل برنامه ریزی و کانال های ورودی کافی برای سنسورهای معمولی هستند.



نحوه عملکرد فلومتر التراسونیک

فلومتر التراسونیک معمولاً از دو حسگر تشکیل شده است که به صورت رو‌به‌رو یا زاویه‌دار روی لوله نصب می‌شوند. این حسگرها امواج فراصوت را از یک طرف به طرف دیگر ارسال و دریافت می‌کنند. تفاوت زمان حرکت این امواج در جهت جریان و خلاف آن، برای محاسبه سرعت و در نهایت دبی (flow rate) استفاده می‌شود.

انواع فلومتر التراسونیک

فلومترهای التراسونیک در دو نوع رایج در بازار موجودند:

• Clamp-on (بیرونی): حسگرها روی بدنه لوله نصب می‌شوند و نیازی به برش یا ورود به سیستم لوله‌کشی ندارند.

• In-line (درون‌خطی): فلومتر به عنوان بخشی از خط لوله نصب می‌شود و مایع یا گاز از داخل آن عبور می‌کند.

فلومتر التراسونیک با سنسور اینزرشن

یکی از مدل‌های رایج و اقتصادی در میان فلومترهای التراسونیک، فلومترهای دارای سنسور Insertion (درون‌جای) هستند. برخلاف مدل‌های Clamp-on که روی بدنه لوله نصب می‌شوند، سنسور Insertion به داخل دیواره لوله نفوذ می‌کند و مستقیماً با جریان سیال در تماس قرار می‌گیرد تا داده‌های دقیق‌تری از سرعت جریان دریافت کند.

نحوه نصب و عملکرد

در این مدل، یک یا دو پروب التراسونیک از طریق اتصال رزوه‌ای یا فلنجی وارد لوله می‌شوند و امواج فراصوت را درون جریان سیال ارسال و دریافت می‌کنند. اختلاف زمان عبور امواج در جهت و خلاف جهت جریان، برای محاسبه سرعت و در نهایت دبی جریان استفاده می‌شود.

کاربردهای رایج فلومترهای اینزرشن

• صنایع آب و فاضلاب (خطوط بزرگ شهری یا صنعتی)

• نیروگاه‌ها و صنایع نفتی (برای مانیتورینگ مصرف آب خنک‌کننده)

• سیستم‌های HVAC برای لوله‌های بزرگ

• خطوط انتقال گازهای صنعتی (در صورت استفاده از نوع مخصوص گاز)

مقایسه سریع سه نوع فلومتر التراسونیک:

نوع فلومتر	تماس با سیال	دقت	قیمت	نصب	مناسب برای
Clamp-on	بدون تماس	متوسط	مناسب	بسیار آسان	مانیتورینگ موقت یا دائمی بدون قطع جریان
Insertion	با تماس	خوب	اقتصادی	آسان	کاربردهای صنعتی نیمه‌دقیق
In-line	با تماس	بسیار بالا	گران‌تر	پیچیده‌تر	دقت بالا، محیط‌های حساس و کنترل دقیق فرآیند

مزایای فلومتر التراسونیک اینزرشن

✅ دقت بیشتر نسبت به Clamp-on (به دلیل تماس مستقیم با جریان)
✅ نصب آسان و مقرون‌به‌صرفه نسبت به فلومترهای in-line
✅ قابل نصب روی لوله‌های سایز بالا بدون نیاز به فلومترهای حجیم
✅ مناسب برای کاربردهای صنعتی نیمه‌دقیق
✅ قابلیت تک‌سنسور یا دوسنسور (برای افزایش دقت)
✅ امکان تعویض یا نگهداری با تجهیزات نصب گرم (hot-tap) بدون توقف سیستم

معایب احتمالی

⚠ نیاز به سوراخ‌کاری لوله در زمان نصب اولیه
⚠ تماس سنسور با سیال ممکن است در محیط‌های بسیار خورنده نیاز به مواد خاص داشته باشد
⚠ نصب نادرست ممکن است روی دقت اندازه‌گیری تأثیر بگذارد

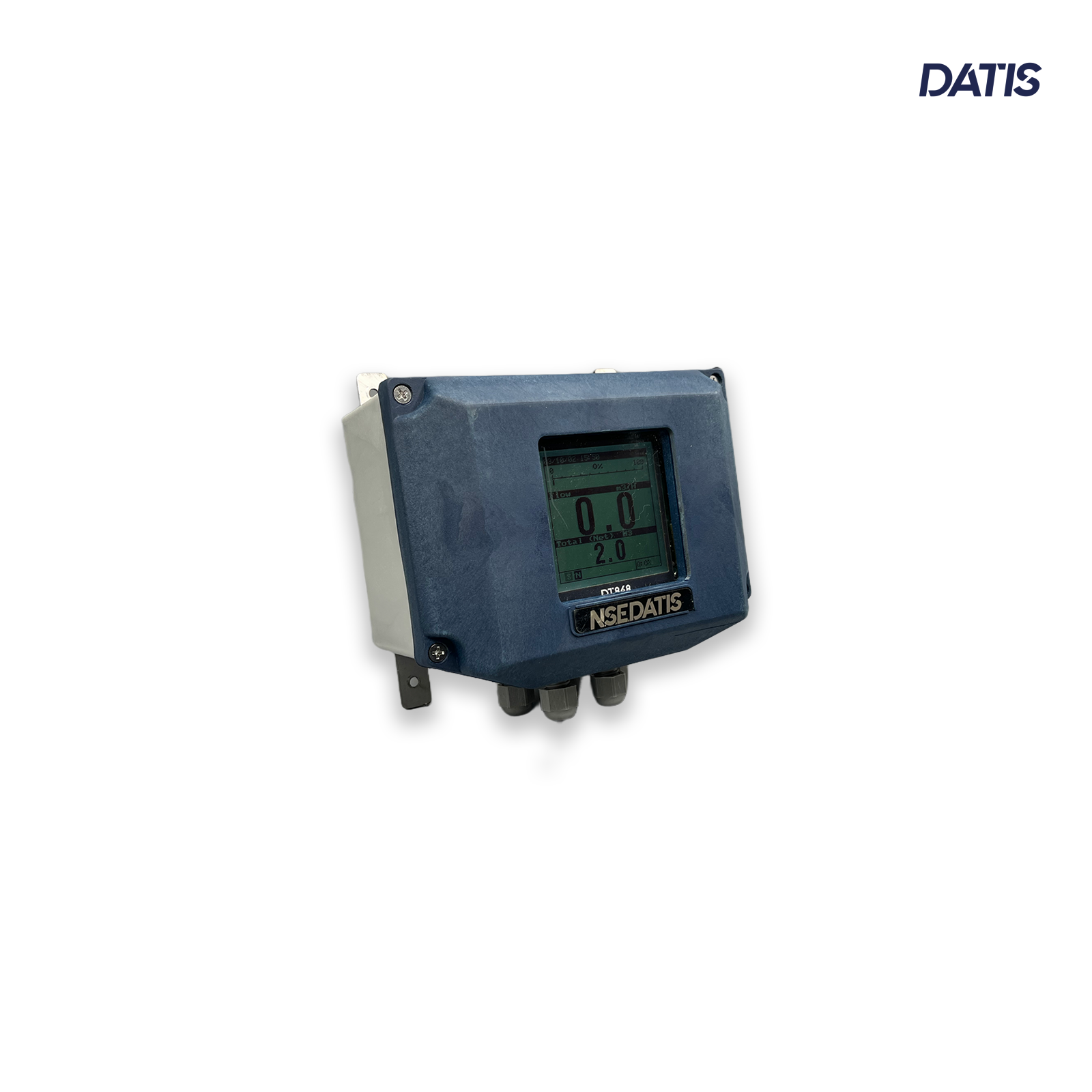

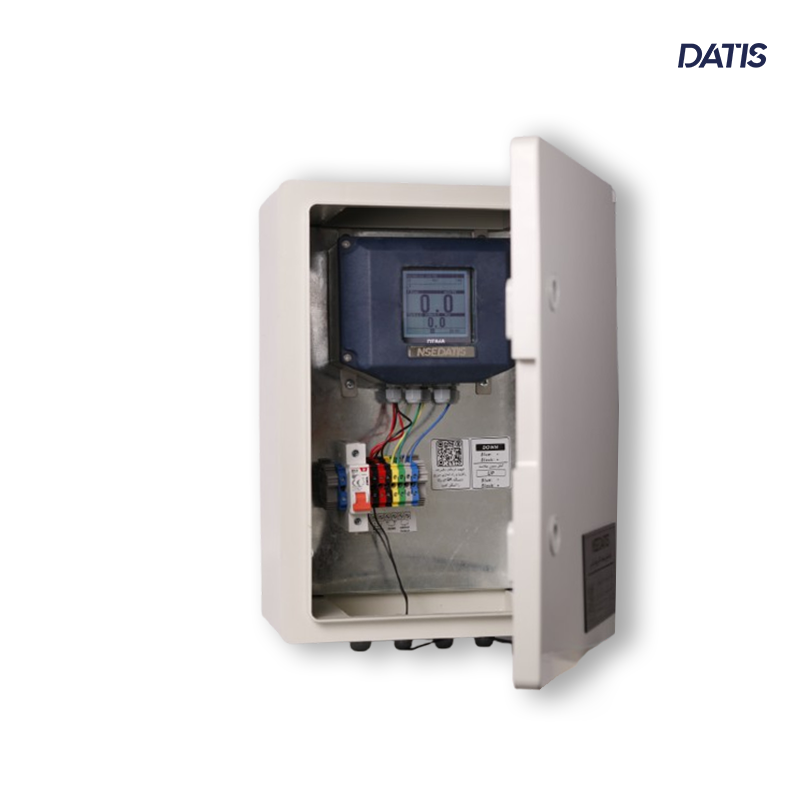

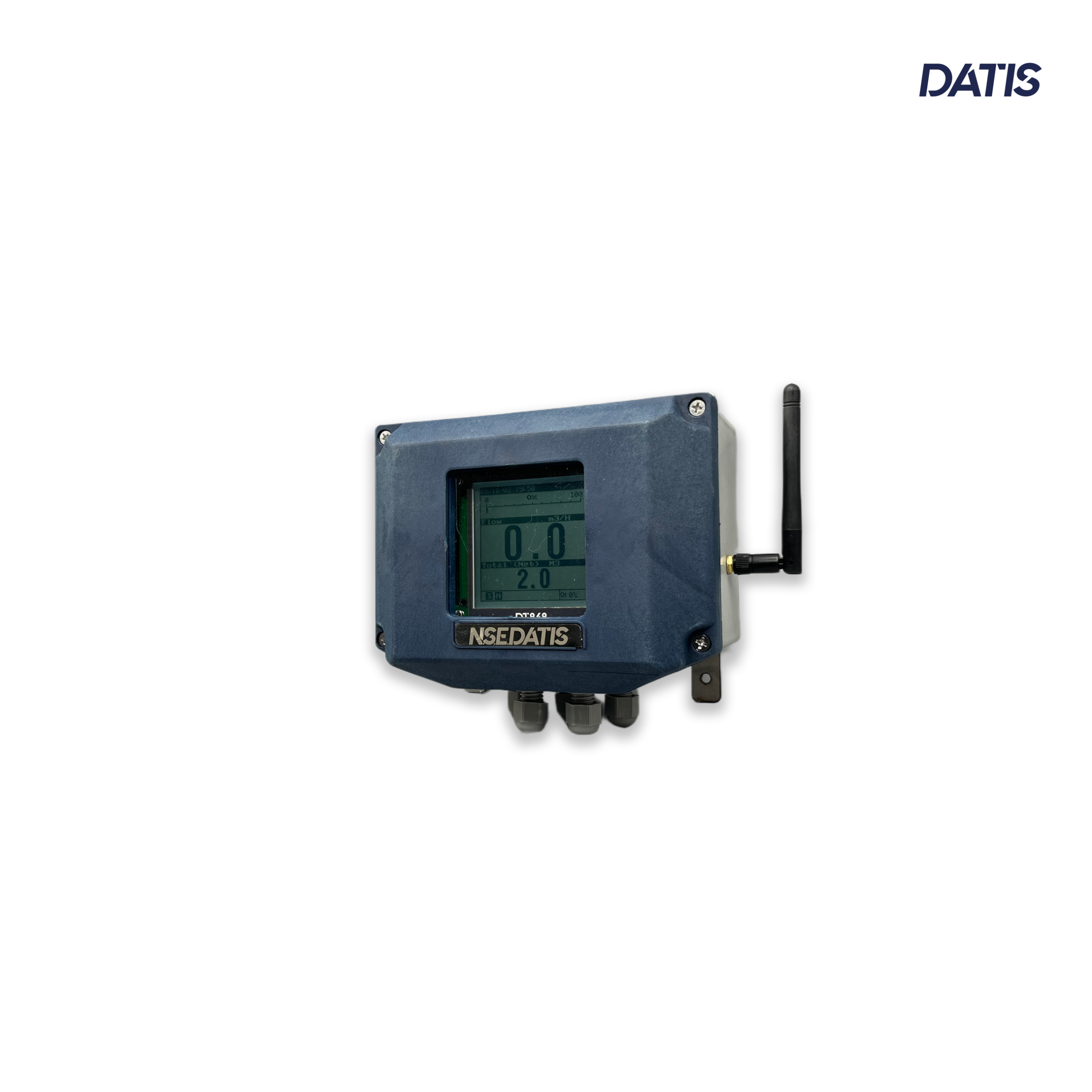

ویژگی های فلومتر التراسونیک DT-868 :

1- این فلومتر تماما داخلی بوده و دارای تاییدیه دقت از اداراه استاندارد (17025) می باشد. این دستگاه دارای دیتا لاگر داخلی و سیستم ارسال داده داخلی می باشد که میتواند از بستر اینترنت و GSM داده ها را به سرور اصلی ارسال نماید که کاربر میتواند از طریق گوشی و یا کامپیتور خود در هر نقطه به داده های ارسالی دسترسی پیدا کند.

2- این دستگاه دارای قابلیت پشتیبانی از پروتکل های امن ارسال داده از قبیل DNP3 و IEC104 می باشد. این پروتکل های امن مورد تایید سازمان افتا جهت ارسال داده می باشد. همچنین جهت افزایش امنیت در فلومتر التراسونیک DT-868 قابلیت پشتیبانی از سیم کارت های APN به این محصول اضافه گردیده است.

3- منوی دستگاه بسیار ساده طراحی گردیده است تا هر فردی با هر توانایی فنی بتواند به راحتی این دستگاه را نصب و راه اندازی نماید.

4- این محصول از نظر قیمتی یک چهارم نمونه های خارجی میباشد و از طرفی قابلیتهای بیشتری برای کاربر نسبت به این نمونه ها فراهم مینماید.

5- فلومتر DT-868 دارای قابلیت هایی از قبیل خروجی RS-485، خروجی و ورودی آنالوگ 4-20 میلی آمپر، 3 عدد خروجی رله و ورودی و خروجی دیجیتال می باشد.

6- جنس بدنه دستگاه ABS ضد ضربه بوده و IP  دستگاه 66 می باشد که به خواست مشتری میتوان تا 67 ارتقاء داد.

7- این دستگاه دارای رنج مختلفی از سنسور های قابل اتصال می باشد که می توان با انتخاب دقیق سنسور مورد نیاز دقت کارکرد، طول عمر و تکرار پذیری داده های دریافتی را افزایش داد.

نوع سیالات قابل اندازه گیری:

این دستگاه دارای رنج مختلفی از مایعات جهت اندازه گیری می باشد. که میتوان به آب، گازوئیل، بنزین، آب دریا، روغن، آب با دمای بالای 125 درجه، نفت و … می باشد که داخل منوی دستگاه قابل انتخاب است.

برای مایعات دیگری که در این لیست قرار نمیگیرند،  کافیست تا شما سرعت صوت داخل مایع را به دستگاه بدهید تا دستگاه بتواند دبی را با دقت بالا محاسبه نماید.

• دقت اندازه گیری تا 2% خطا
• دارای سنسور با IP67
• قابلیت اندازه گیری دبی در لوله های سایز 25 تا 6000 میلی متر
• دارای یک ورودی آنالوگ جهت قرائت فشار به صورت همزمان
• دارای نرم افزار اختصاصی و خروجی USB جهت تخلیه داده ها
• مجهز به نمایشگر بزرگ 160*160
• رنج اندازه گیری وسیع دبی از0.1 تا 12 متر بر ثانیه
• مناسب برای انواع سیالات
• پاسخ دهی سریع کمتر از 1 ثانیه
• دارای حالت مغناطیسی بر روی سنسور ها برای اتصال آسان به لوله ها
• دارای باطری داخلی با طول عمر 80 ساعت کار مداوم
• دمای کاری 35- تا 75 درجه سانتی گراد

مزایای کنتور آب التراسونیک DT-868:

اساس کار فلومتر های التراسونیک استفاده از فراصوت جهت اندازه گیری دبی مایعات می باشد. به همین منظور نصب و راه اندازی این دستگاه بسیار سریع و ساده است. به گونه ای که نیازی به بریدن لوله، قطع جریان مایع و یا تغییر در مسیر لوله نمی باشد. همچنین دقت بالای این دستگاه میتواند در اندازه گیری مایعات حساس مانند گازوئیل، بنزین و… مورد استفاده قرار گیرد.

یکی دیگر از ویژگی های فلومتر های التراسونیک عدم محدودیت نصب بر روی سایز های متفاوت می باشد. یعنی اگر این فلومتر برای سایز 2 اینچ خریداری شود و بعدا سایز لوله به 6 اینچ تغییر کند، بدون نیاز به انجام کاری میتواند با تغییر تنظیمات در منوی دستگاه این فلومتر را بر روی سایز 6 اینچ نصب نمود.

گواهینامه ها و تضمین ها:

تمامی محصولات با برگه تست 17025 در آزمایشگاه مرجع اداره استاندارد تولید و به فروش میرسد. این تاییدیه در خصوص دقت دستگاه می باشد.

تفاوت فلومتر التراسونیک In-line و Insertion





ویژگی	فلومتر In-line	فلومتر Insertion
نصب	به صورت کامل در مسیر لوله قرار می‌گیرد. کل فلومتر بخشی از خط لوله است.	تنها سنسور به‌صورت پروب وارد دیواره لوله می‌شود. لوله باقی می‌ماند.
تماس با سیال	بله، سیال از داخل بدنه فلومتر عبور می‌کند.	بله، اما فقط نوک سنسور با سیال تماس دارد.
دقت اندازه‌گیری	بسیار بالا (به دلیل کنترل کامل بر سطح اندازه‌گیری)	خوب (دقیق‌تر از clamp-on، اما کمتر از in-line)
نصب در سیستم جاری	معمولاً نیاز به قطع کامل جریان دارد.	می‌تواند با تجهیزات hot-tap بدون توقف خط انجام شود.
هزینه	گران‌تر به دلیل طراحی کامل دستگاه در مسیر لوله	اقتصادی‌تر؛ فقط سنسور وارد لوله می‌شود
نگهداری	سخت‌تر؛ برای تعمیر باید سیستم باز شود.	آسان‌تر؛ فقط سنسور بیرون کشیده می‌شود
کاربردها	خطوط با دقت بالا، صنایع دارویی، شیمیایی، غذایی، تست‌های کالیبراسیون دقیق	صنایع عمومی، آب و فاضلاب، نیروگاه‌ها، خطوط با سایز بالا و کاربردهای نیمه‌دقیق
مناسب برای قطرهای بزرگ؟	محدود؛ برای سایزهای خاص باید مدل بزرگ خریداری شود.	بسیار مناسب؛ فقط یک سوراخ کوچک لازم است.

به زبان ساده:

• فلومتر In-line مثل یک بخش جدید از لوله است که سیال از درون آن عبور می‌کند. دقتش بالاست اما نصب و هزینه‌اش هم بیشتره.

• فلومتر Insertion مثل وارد کردن یک “سوزن هوشمند” به داخل لوله است. نصبش راحت‌تره و برای لوله‌های بزرگ بسیار اقتصادی‌تره.

نظرات مشتر یان:

با توجه به دقت بالای دستگاه و قابلیت منحصر به فرد این محصول در حال حاضر فلومتر DT-868 به عنوان فلومتری دقیق در تمامی ادارات آب و فاضلاب، آب منطقه ای و صنایع مورد استفاده قرار می گیرد و تا کنون توانسته است جایگزین بسیاری از نمونه های خارجی گردد و تقدیر نامه های بسیاری از این ارگان ها دریافت نماید.

برخی از این مشتریان از قبیل آب و فاضلاب شهر تهران، آب و فاضلاب استان آذربایجان غربی، آب و فاضلاب استان گیلان، آب و فاضلاب استان بوشهر، آب و فاضلاب جنوبغرب استان تهران، آب و فاضلاب شهر ها و شهرک های غرب استان تهران و ….. می باشد.

 نحوه خرید فلومتر التراسونیک DT-868:

جهت خرید فلومتر التراسونیک میتوان با شماره  02128421231  تماس حاصل فرمایید و پس از بررسی شرایط نصب توسط کارشناسان به صورت رایگان، اقدام به خرید کنتور التراسونیک نمایید.

سوالات متداول – فلومتر التراسونیک DT-868

۱. نحوه عملکرد کنتور آب التراسونیک چگونه است؟

فلومتر التراسونیک DT-868 با استفاده از امواج فراصوت، بدون نیاز به قطع جریان یا برش لوله، دبی مایعات را با دقت بالا اندازه‌گیری می‌کند.

۲. چه نوع سیالاتی را می‌توان با این دستگاه اندازه‌گیری کرد؟

این دستگاه قابلیت اندازه‌گیری دبی آب، گازوئیل، بنزین، روغن، آب دریا، نفت و سایر مایعات را دارد. در صورت نیاز، امکان تنظیم سرعت صوت برای مایعات خاص نیز فراهم است.

۳. آیا نصب این دستگاه پیچیده است؟

خیر، کنتور التراسونیک DT-868 از نوع Clamp On بوده و بدون نیاز به توقف جریان یا تغییر در مسیر لوله، به‌سادگی قابل نصب و راه‌اندازی است.

۴. میزان دقت این فلومتر چقدر است؟

این دستگاه دارای دقت اندازه‌گیری تا ۱٪ خطا بوده و تأییدیه 17025 از اداره استاندارد را داراست.

۵. آیا این فلومتر قابلیت ثبت و ارسال داده‌ها را دارد؟

بله، این دستگاه مجهز به دیتالاگر داخلی و قابلیت ارسال داده‌ها از طریق بستر اینترنت و GSM است. کاربران می‌توانند از طریق رایانه یا تلفن همراه به اطلاعات ثبت‌شده دسترسی داشته باشند.

۶. محدوده اندازه‌گیری این کنتور آب التراسونیک برای لوله‌ها چقدر است؟

این دستگاه امکان اندازه‌گیری دبی در لوله‌هایی با قطر ۲۵ تا ۶۰۰۰ میلی‌متر را دارد.

۷. آیا امکان اندازه‌گیری فشار نیز وجود دارد؟

بله، این فلومتر دارای یک ورودی آنالوگ جهت اندازه‌گیری هم‌زمان فشار سیال است.

۸. آیا این دستگاه در برابر شرایط محیطی مقاوم است؟

بله، بدنه دستگاه از جنس ABS ضدضربه بوده و دارای استاندارد حفاظتی IP66 است که به درخواست مشتری قابل ارتقا به IP67 می‌باشد.

۹. منبع تغذیه کنتور التراسونیک چیست؟

این دستگاه دارای باتری داخلی با طول عمر ۸۰ ساعت کار مداوم و همچنین قابلیت اتصال به برق شهری است.

۱۰. چه سازمان‌هایی از این فلومتر استفاده کرده‌اند؟

ادارات آب و فاضلاب شهرهای مختلف، از جمله تهران، گیلان، بوشهر و آذربایجان غربی از این دستگاه استفاده کرده و عملکرد آن را تأیید کرده‌اند.

۱۱. نحوه خرید فلومتر التراسونیک چگونه است؟

جهت خرید فلومتر التراسونیک و دریافت مشاوره رایگان، با شماره 02128421231 تماس حاصل فرمایید.
