نقش ابزار دقیق و دیتالاگر صنعتی در ایستگاههای هواشناسی مدرن
یک ایستگاه هواشناسی صنعتی فقط مجموعهای از سنسورهای باد و دما نیست؛ یک زنجیره کامل اندازهگیری، ثبت، انتقال و کنترل کیفیت داده است. در این راهنما ساختار سامانه، وظیفه سنسورها، تفاوت دیتالاگر و RTU، شیوه اتصال به SCADA، خطاهای طراحی و معیارهای خرید تجهیزات را بررسی میکنیم.
ایستگاه هواشناسی صنعتی چیست و چه تفاوتی با یک دستگاه معمولی دارد؟
ایستگاه هواشناسی صنعتی سامانهای برای اندازهگیری و در صورت نیاز ذخیره و انتقال منظم دادههای محیطی در یک محل مشخص است. این ایستگاه میتواند دما، رطوبت، فشار جو، سرعت و جهت باد، بارش، تابش خورشیدی و سایر متغیرهای موردنیاز پروژه را پایش کند. دادهها بسته به طراحی سامانه، بهصورت محلی نگهداری یا به مرکز کنترل ارسال میشوند.
تفاوت اصلی یک سامانه صنعتی با یک دستگاه ساده یا خانگی الزاماً «دقت بیشتر همه سنسورها» نیست. تفاوت میتواند در نیاز به کارکرد طولانیمدت، محافظت محیطی، کیفیت ثبت، امکان کالیبراسیون، معماری ارتباطی، مستندسازی و قابلیت نگهداری باشد. یک تجهیز عمومیِ باکیفیت ممکن است در بعضی ویژگیها عملکرد بسیار خوبی داشته باشد؛ بنابراین مقایسه فنی باید مدلبهمدل انجام شود.
در یک پروژه نیروگاهی یا شبکه منابع آب، ممکن است نبود داده در زمان قطع اینترنت، تنظیم نبودن ساعت یا توقف یک سنسور برای تحلیلهای بعدی مشکلساز شود. به همین دلیل طراحی ایستگاه صنعتی باید از نیاز بهرهبردار شروع شود: چه دادهای، با چه دقتی، در چه بازهای، برای چه تصمیمی؟
ساختار فنی ایستگاه هواشناسی مدرن
سامانه معمولاً از لایه اندازهگیری تا لایه نمایش و تحلیل داده طراحی میشود. ممکن است همه لایهها در یک دستگاه مجتمع باشند یا با تجهیزات جداگانه اجرا شوند.
| بخش | وظیفه | نکته طراحی |
|---|---|---|
| سنسورها | تبدیل کمیت فیزیکی به سیگنال قابلخواندن | محدوده، دقت، خروجی و محل نصب |
| دیتالاگر | دریافت، زمانگذاری و ذخیره داده | تعداد کانال، حافظه و نرخ ثبت |
| RTU یا درگاه ارتباطی | تلهمتری و تبادل داده با مرکز | پروتکل، پوشش شبکه و امنیت |
| تغذیه و حفاظت | برقرسانی و حفاظت تجهیزات | باتری، خورشیدی، ارت و حفاظت اضافهولتاژ |
| سازه و کابلکشی | جانمایی ایمن و مناسب حسگرها | ارتفاع، فاصله از مانع و سرویسپذیری |
| SCADA یا پلتفرم مانیتورینگ | نمایش، آرشیو و تحلیل اطلاعات | داشبورد، هشدار، کاربران و گزارشها |
برای مثال، یک سنسور باد میتواند با خروجی سازگار به دیتالاگر متصل شود. دیتالاگر داده را با زمان ذخیره کند و یک مسیر ارتباطی آن را به سامانه مرکزی برساند. اگر شبکه قطع شود، ادامه ذخیرهسازی محلی تنها زمانی ممکن است که چنین قابلیتی در سختافزار و پیکربندی پیشبینی شده باشد.

نقش ابزار دقیق و سنسورها در کیفیت اندازهگیری
سنسورهای ابزار دقیق، نقطه شروع زنجیره داده هستند. اگر یک سنسور در محدوده نامناسب کار کند، در معرض تابش و گرمای مزاحم نصب شود یا کالیبراسیون آن مناسب نباشد، دیتالاگر و نرمافزار پیشرفته نیز نمیتوانند بهتنهایی این خطا را جبران کنند. کیفیت داده حاصل ترکیب سنسور مناسب، نصب اصولی، ثبت درست و کنترل کیفیت است.
کدام سنسورهای هواشناسی در پروژه صنعتی استفاده میشوند؟
- دمای هوا و رطوبت نسبی: برای پایش شرایط محیطی؛ نصب با محافظ تابشی مناسب اهمیت دارد.
- بادسنج و جهتسنج: برای ثبت سرعت و جهت باد؛ موانع و ارتفاع نصب روی داده اثر میگذارند.
- سنسور فشار اتمسفر: برای اندازهگیری فشار هوا؛ محدوده و روش گزارش فشار باید مشخص باشد.
- بارانسنج: برای ثبت بارش؛ تراز بودن و پاکیزگی دهانه در عملکرد آن مؤثر است.
- پیرانومتر: برای سنجش تابش خورشیدی با واحد W/m²؛ از سنسور روشنایی بر حسب لوکس متمایز است.
- حسگرهای تکمیلی: تبخیر، دما و رطوبت خاک یا کمیتهای خاص، فقط در صورت نیاز فنی پروژه.
برای مشاهده نمونه تجهیزات میتوان صفحات سنسور باد التراسونیک، بارانسنج صنعتی و پیرانومتر داتیس را بررسی کرد. مشخصات واقعی هر مدل باید از دیتاشیت همان محصول تأیید شود.
دقت، تفکیکپذیری و پایداری چه تفاوتی دارند؟
دقت به نزدیکی نتیجه به مقدار مرجع مربوط میشود؛ تفکیکپذیری کوچکترین تغییر قابل گزارش را بیان میکند؛ و پایداری به رفتار اندازهگیری در گذر زمان مربوط است. نمایش ارقام بیشتر الزاماً به معنای دقت بهتر نیست. هنگام مقایسه سنسورها باید شرایط آزمون، عدمقطعیت، محدوده دمای کار و مدارک کالیبراسیون را نیز بررسی کرد.
دیتالاگر صنعتی در ایستگاه هواشناسی چه کاری انجام میدهد؟
دیتالاگر صنعتی تجهیزی برای جمعآوری و ثبت دادههای سنسورهاست. بسته به طراحی، میتواند ورودیهای آنالوگ و دیجیتال را بخواند، مقادیر را با زمان مشخص ذخیره کند، برخی محاسبات یا کنترلهای اولیه را انجام دهد و اطلاعات را به سامانه دیگری منتقل کند. این قابلیتها برای همه مدلها یکسان نیستند.
سه زمانبندی را باید جداگانه در نظر گرفت: فاصله اندازهگیری سنسور، فاصله ذخیره در دیتالاگر و فاصله ارسال به مرکز. ممکن است سنسور داده را با تناوب کوتاه تولید کند، اما دیتالاگر هر چند دقیقه میانگین یا خلاصه آن را ذخیره کند. نوع داده خام یا پردازششده و الگوریتم محاسبه باید با نیاز پروژه هماهنگ باشد.
ویژگیهایی که هنگام انتخاب دیتالاگر باید بررسی شوند
- نوع و تعداد ورودیها و امکان توسعه کانالها
- سازگاری با خروجی سنسورها و پروتکلهای آنها
- دقت و کیفیت ساعت ثبت اطلاعات و امکان همگامسازی
- ظرفیت حافظه و رفتار سیستم هنگام قطع برق یا شبکه
- امکان تعریف آلارم و شناسایی داده خارج از محدوده
- شرایط تغذیه، توان مصرفی و حفاظت محیطی
- فرمت خروجی و سهولت بازیابی اطلاعات برای تحلیل
برای بررسی گزینه مرتبط، مشخصات دیتالاگر صنعتی GTU-550 داتیس را ببینید و سازگاری آن را با فهرست سنسورها و نیاز ارتباطی پروژه ارزیابی کنید.
تفاوت دیتالاگر، RTU و PLC در سامانههای هواشناسی
در گفتگوهای فنی، این سه عنوان گاهی بهجای یکدیگر بهکار میروند؛ اما مأموریت اصلی آنها متفاوت است. دیتالاگر بیشتر بر ثبت داده تمرکز دارد؛ RTU یا Remote Terminal Unit معمولاً برای جمعآوری اطلاعات نقاط دوردست و تبادل آن با مرکز کنترل طراحی میشود؛ و PLC در کاربردهای کنترل و منطق صنعتی نقش برجستهای دارد.
| تجهیز | تمرکز رایج | نکته تصمیمگیری |
|---|---|---|
| دیتالاگر | ثبت و آرشیو داده زمانی | حافظه، زمانبندی و قالب خروجی |
| RTU | تلهمتری و ارتباط با مرکز | شبکه، پروتکل و قابلیت ارتباط دوردست |
| PLC | اجرای منطق کنترلی | الزامات کنترلی و چرخه اجرای برنامه |
در عمل، مرز این قابلیتها مطلق نیست: بعضی RTUها ذخیرهسازی دارند، بعضی دیتالاگرها پروتکلهای تلهمتری را پشتیبانی میکنند و PLC نیز ممکن است داده ثبت کند. بنابراین جمله «هر دیتالاگر صنعتی یک RTU داخلی دارد» درست نیست. آنچه مهم است، فهرست قابلیتهای واقعی دستگاه و نیاز پروژه است.

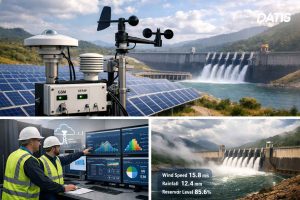

اتصال ایستگاه هواشناسی به SCADA و پروتکلهای ارتباطی
SCADA سامانهای برای نظارت و جمعآوری اطلاعات از نقاط مختلف یک پروژه است. ایستگاه هواشناسی میتواند از طریق ثبتکننده، RTU، درگاه ارتباطی یا کنترلر مناسب به مرکز مانیتورینگ متصل شود. این ارتباط امکان مشاهده وضعیت، گزارشگیری و در صورت طراحی مناسب، تعریف هشدارها را فراهم میکند.
باید بین رابط فیزیکی و پروتکل ارتباطی تفاوت قائل شد. مثلاً RS485 نوعی رابط ارتباط سریال است، اما Modbus RTU مجموعه قواعد تبادل داده روی یک ارتباط مناسب است. وجود RS485 روی دو دستگاه بهتنهایی تضمین نمیکند بتوانند اطلاعات یکدیگر را بخوانند.
| نام | دسته | ملاحظه کاربرد |
|---|---|---|
| RS485 | رابط الکتریکی سریال | تنظیمات و پروتکل باید مشخص باشند. |
| Modbus RTU | پروتکل پیامرسانی روی ارتباط سریال | آدرس، نرخ تبادل و نقشه رجیستر بررسی شود. |
| Modbus TCP | ارتباط Modbus روی شبکه TCP/IP | دسترسی شبکه و تنظیمات IP لازم است. |
| DNP3 | پروتکل تلهمتری | نقش دستگاه، نقاط داده و سازگاری نسخه بررسی شود. |
| IEC 60870-5-104 | پروتکل تلهکنترل روی شبکه | پروفایل و پیادهسازی دو سمت باید تطبیق داده شود. |
برای آشنایی با مبانی Modbus، مستندات رسمی Modbus Organization و برای DNP3، راهنمای DNP Users Group منابع معتبری هستند.

کیفیت داده، مدیریت قطعی ارتباط و امنیت پایش آنلاین
وقتی از مانیتورینگ آنلاین ایستگاه هواشناسی صحبت میکنیم، منظور فقط نمایش چند عدد روی داشبورد نیست. سامانه باید بتواند داده معتبر را از داده مشکوک تفکیک کند، وضعیت قطع سنسور را تشخیص دهد، آرشیو را نگهداری کند و مشخص باشد دادهها دقیقاً در چه زمانی اندازهگیری شدهاند.
کنترل کیفیت میتواند شامل بررسی مقادیر خارج از دامنه قابل انتظار، پرش ناگهانی، ثابتماندن غیرعادی خروجی و ناسازگاری زمانی دادهها باشد. قواعد هشدار باید متناسب با کمیت و محل نصب تعریف شوند؛ یک مقدار غیرمعمول لزوماً به معنای خرابی سنسور نیست.
امنیت ارتباط در پروژههای صنعتی
اتصال تجهیزات به شبکه پروژه نیازمند مدیریت دسترسی است. محدودکردن دسترسی کاربران، تفکیک شبکه صنعتی از دسترسی عمومی، ثبت رخدادها، نگهداری نسخه پشتیبان و حفاظت از مسیر ارتباطی از موضوعات مهم طراحی هستند. اگر داده از طریق شبکه عمومی منتقل میشود، روش احراز هویت و ارتباط امن باید با سیاستهای کارفرما هماهنگ باشد.
برای ملاحظات اندازهگیری و تضمین کیفیت دادههای هواشناسی، میتوان به راهنماهای سازمان جهانی هواشناسی (WMO) مراجعه کرد. اشاره به این مرجع، به معنی گواهی یا تأییدیه برای محصولات خاص نیست.
کاربرد ایستگاه هواشناسی صنعتی در پروژههای واقعی
- نیروگاه خورشیدی: پایش تابش، دمای محیط و پارامترهای موردنیاز تحلیل عملکرد در کنار داده تولید.
- سدها و منابع آب: ثبت بارش و متغیرهای جوی برای مطالعات و بهرهبرداری متناسب با طرح پایش.
- کشاورزی هوشمند: استفاده از دما، رطوبت، باد، بارش و در صورت نیاز رطوبت خاک در تصمیمگیری مزرعه.
- سایتهای صنعتی و زیرساختی: ثبت باد و شرایط جوی در کنار سیستم کنترل و گزارشدهی مرکزی.
- پژوهش و پایش محیطی: جمعآوری داده بلندمدت با روش کالیبراسیون و کنترل کیفیت مشخص.
مثال عملی: ایستگاه هواشناسی یک سایت صنعتی دورافتاده
فرض کنید یک مجموعه صنعتی در محل دور از ساختمان مرکزی به داده سرعت باد، جهت باد و دمای هوا نیاز دارد. ابتدا محدوده و دقت سنسورها و جانمایی آنها تعیین میشود. سپس باید مشخص شود دادهها هر چند وقت یک بار ثبت شوند و چه مدت در صورت قطع ارتباط حفظ شوند. اگر سایت برق شهری ندارد، توان مصرفی کل مجموعه مبنای طراحی باتری و پنل خورشیدی خواهد بود.
در گام بعد، پروتکل قابل قبول مرکز کنترل مشخص میشود. ممکن است سنسورها به دیتالاگر وصل شوند و آن از طریق یک درگاه ارتباطی دادهها را ارسال کند؛ یا یک RTU سازگار بخشی از وظایف را برعهده بگیرد. تست پذیرش باید نشان دهد اطلاعات با واحد درست، زمان معتبر و بدون جابهجایی کانالها به مرکز میرسند. این مثال نشان میدهد انتخاب «دستگاه هواشناسی» فقط انتخاب نوع بادسنج نیست؛ بلکه طراحی یک زنجیره کامل داده است.
راهنمای خرید ایستگاه هواشناسی صنعتی و انتخاب دیتالاگر
برای خرید ایستگاه هواشناسی صنعتی ابتدا کاربرد، پارامترها و الزامات تحویل داده را روشن کنید. قیمت دو پیشنهاد زمانی قابلمقایسه است که فهرست اقلام و مسئولیت نصب، کالیبراسیون و ارتباطات آنها یکسان یا شفاف باشد.
- کاربرد پروژه و محل نصب را مشخص کنید.
- پارامترها، واحدها، محدوده و دقت موردنیاز هر سنسور را فهرست کنید.
- بازه نمونهبرداری، فاصله ثبت و مدت نگهداری داده را تعیین کنید.
- تعداد کانالها، نوع خروجی سنسورها و سازگاری پروتکل را بررسی کنید.
- برق، باتری، تغذیه خورشیدی، تابلو، کابل و حفاظت را در نظر بگیرید.
- نیاز به RTU، ارسال از راه دور یا اتصال به SCADA را از ابتدا مشخص کنید.
- مدارک فنی، کالیبراسیون، تست پذیرش، ضمانت و خدمات را در استعلام بنویسید.
در تعیین قیمت ایستگاه هواشناسی صنعتی تعداد سنسورها، فناوری اندازهگیری، کیفیت دیتالاگر، تجهیزات ارتباطی، سازه نصب و خدمات اجرایی اثرگذارند. از این رو اعلام قیمت دقیق بدون مشخصات پروژه ممکن است تصویر ناقصی از هزینه نهایی ارائه دهد.
مشاوره انتخاب تجهیزات هواشناسی داتیس
برای بررسی ایستگاه هواشناسی، سنسورهای موردنیاز، دیتالاگر صنعتی و نحوه ارتباط با سامانه پایش پروژه، اطلاعات فنی خود را برای کارشناسان داتیس ارسال کنید.
سؤالات متداول درباره دیتالاگر و ایستگاه هواشناسی صنعتی
دیتالاگر صنعتی در ایستگاه هواشناسی چه وظیفهای دارد؟
دیتالاگر سیگنال یا داده سنسورها را دریافت و در فواصل زمانی مشخص ثبت میکند و ممکن است بسته به مدل، امکان پردازش اولیه و انتقال اطلاعات را نیز داشته باشد.
آیا دیتالاگر همان RTU است؟
خیر. دیتالاگر معمولاً بر ثبت داده و RTU بر تلهمتری و تبادل با مرکز کنترل تمرکز دارد. برخی تجهیزات هر دو قابلیت را ترکیب میکنند، اما باید مشخصات مدل بررسی شود.
آیا برای اتصال ایستگاه هواشناسی به SCADA حتماً RTU لازم است؟
نه همیشه. اگر دیتالاگر یا درگاه موجود خروجی و پروتکل سازگار داشته باشد، ممکن است ارتباط بدون RTU مستقل انجام شود. پاسخ به معماری شبکه و الزامات پروژه وابسته است.
تفاوت RS485 با Modbus RTU چیست؟
RS485 رابط الکتریکی ارتباط سریال است؛ Modbus RTU پروتکلی برای قالب و تبادل پیامهاست. تنظیمات ارتباط و رجیسترها نیز باید سازگار باشند.
آیا ایستگاه هواشناسی بدون اینترنت کار میکند؟
اندازهگیری میتواند بدون اینترنت انجام شود و در صورت وجود حافظه و پیکربندی مناسب، داده بهصورت محلی ثبت شود. مشاهده از راه دور به مسیر ارتباطی نیاز دارد.
مهمترین نکته انتخاب سنسور صنعتی چیست؟
علاوه بر محدوده و دقت، باید شرایط نصب، خروجی، کالیبراسیون، دوام محیطی و سازگاری با ثبتکننده بررسی شود.
آیا سنسور صنعتی همیشه دقیقتر از مدل عمومی است؟
خیر؛ دقت به مشخصات واقعی مدل و شرایط آزمون بستگی دارد. مزیت سامانه صنعتی ممکن است در پایداری، یکپارچهسازی، حفاظت و سرویسپذیری آن باشد.
جمعبندی
در ایستگاههای هواشناسی مدرن، کیفیت خروجی به انتخاب درست سنسور، ثبتکننده، تجهیزات ارتباطی و روش نگهداری وابسته است. ابزار دقیق شرایط محیطی را اندازه میگیرد؛ دیتالاگر داده را ثبت میکند؛ RTU یا درگاه ارتباطی در صورت نیاز آن را به مرکز میرساند و SCADA زمینه مشاهده و تحلیل مرکزی را فراهم میکند.
برای طراحی یک سامانه قابل اتکا، ابتدا هدف اندازهگیری و الزامات داده را مشخص کنید و بعد تجهیزات را انتخاب کنید. این ترتیب، از هزینههای ناشی از ناسازگاری سختافزار، نقص آرشیو یا نصب نامناسب پیشگیری میکند و مسیر بهرهبرداری را روشنتر میسازد.
