نصب و راهاندازی فلومتر مغناطیسی DMF606 در خطوط صنعتی
فلومتر مغناطیسی یکی از پرکاربردترین تجهیزات اندازهگیری دبی در صنایع آب و فاضلاب، صنایع شیمیایی، غذایی، نیروگاهی و پروژههای انتقال سیالات است.
اما حتی دقیقترین فلومترهای صنعتی نیز در صورت نصب اشتباه، میتوانند با خطاهای جدی در اندازهگیری، نوسان سیگنال و کاهش عمر تجهیزات مواجه شوند.
نصب صحیح فلومتر مغناطیسی نقش مستقیمی در دقت اندازهگیری، پایداری خروجی و عملکرد بلندمدت سیستم دارد.
در این مقاله به بررسی کامل اصول نصب فلومتر مغناطیسی، اشتباهات رایج، نکات راهاندازی و روشهای جلوگیری از خطاهای اندازهگیری میپردازیم.
چرا نصب صحیح فلومتر مغناطیسی اهمیت دارد؟
فلومترهای الکترومغناطیسی بر اساس قانون القای فارادی کار میکنند و کوچکترین اختلال در شرایط جریان، ارتینگ یا پر بودن لوله میتواند باعث خطای اندازهگیری شود.
به همین دلیل رعایت استانداردهای نصب در این تجهیزات بسیار مهم است.
افزایش دقت اندازهگیری
نصب اصولی باعث کاهش نوسان و افزایش پایداری قرائت دبی میشود.
کاهش هزینه تعمیرات
رعایت شرایط نصب از آسیب به الکترودها و برد الکترونیکی جلوگیری میکند.
افزایش طول عمر تجهیز
کاهش لرزش، نویز و شرایط نامناسب فرآیندی باعث عملکرد پایدارتر فلومتر خواهد شد.
اصول مهم نصب فلومتر مغناطیسی
۱. رعایت طول مستقیم لوله
قبل از فلومتر حداقل ۱۰ برابر قطر لوله (10D) و بعد از فلومتر حداقل
۵ برابر قطر لوله (5D) مسیر مستقیم توصیه میشود.
وجود زانویی، شیر یا پمپ نزدیک فلومتر باعث آشفتگی جریان و ایجاد خطا در اندازهگیری خواهد شد.
در پروژههایی که فضای نصب محدود است، استفاده از Flow Conditioner یا اصلاحکننده جریان میتواند کمککننده باشد.
۲. پر بودن کامل لوله
فلومتر مغناطیسی باید در نقطهای نصب شود که لوله همیشه کاملاً پر باشد.
در صورت نیمهپر بودن لوله، سیگنال الکترودها دچار اختلال شده و دستگاه دبی اشتباه نمایش میدهد.
بهترین موقعیت نصب در خطوط افقی با قرارگیری الکترودها در راستای افق است.
از نصب فلومتر در بالاترین نقطه خط لوله خودداری کنید.
۳. ارتینگ صحیح و حذف نویز
ارتینگ مناسب یکی از مهمترین بخشهای نصب فلومتر مغناطیسی است.
در خطوط با لوله پلاستیکی یا سیالات با رسانایی پایین، استفاده از حلقه ارت ضروری است.
ارت نامناسب میتواند باعث نوسان خروجی، خطای اندازهگیری و ناپایداری سیگنال شود.
۴. شرایط محیطی مناسب
فلومتر نباید در محیطهای دارای لرزش شدید، دمای بیش از حد یا تابش مستقیم شدید نصب شود.
در نصب فضای باز استفاده از سایهبان یا باکس محافظ توصیه میشود.
۵. کابلکشی استاندارد
کابل سیگنال باید از منابع نویز مانند اینورتر، موتور و کابل قدرت فاصله داشته باشد.
استفاده از کابل شیلددار و رعایت استانداردهای سیمکشی صنعتی باعث افزایش پایداری سیگنال خواهد شد.
خطاهای رایج در نصب فلومتر مغناطیسی
| خطا | علت | راهحل |
|---|---|---|
| نوسان شدید خروجی | وجود حباب هوا | تغییر محل نصب یا هواگیری خط |
| نمایش دبی صفر | لوله نیمهپر یا ارت نامناسب | اصلاح محل نصب و ارتینگ |
| دبی بیشتر از مقدار واقعی | آشفتگی جریان | رعایت فاصله 10D و 5D |
| سیگنال ناپایدار | نویز الکتریکی | کابل شیلددار و ارت استاندارد |
سوالات متداول نصب فلومتر مغناطیسی
آیا فلومتر مغناطیسی را میتوان عمودی نصب کرد؟
بله، به شرطی که جریان از پایین به بالا باشد و لوله همیشه کاملاً پر بماند.
اگر طول مستقیم کافی وجود نداشته باشد چه کنیم؟
میتوان از اصلاحکننده جریان (Flow Conditioner) استفاده کرد یا محل نصب را تغییر داد.
فلومتر مغناطیسی برای چه سیالاتی مناسب نیست؟
برای سیالات غیر رسانا یا با رسانایی کمتر از ۵ μS/cm مناسب نیست.

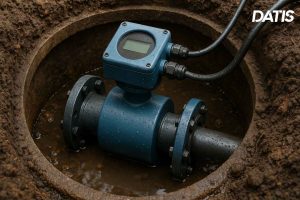

آیا DMF606 برای نصب دفنی مناسب است؟
بله، نسخه IP68 این فلومتر برای محیطهای مرطوب، منهول و نصب دفنی قابل استفاده است.
