مشخصات فنی فلومتر التراسونیک TUF-2000B
| مدل | TUF-2000B (Ultrasonic Flow Meter) |
| روش نصب | Clamp-On (نصب بیرونی روی لوله، بدون برشکاری و بدون توقف فرآیند) |
| فناوری اندازهگیری | Transit-time (ترانزیت تایم) |
| دامنه قطر لوله | تقریباً 20 تا 6000 میلیمتر (بسته به نوع حسگر) |
| محدوده سرعت جریان | 0.01 تا 12 m/s |
| دقت اندازهگیری | ±1% از مقدار خواندهشده (با نصب و کالیبراسیون مناسب) |
| دمای کاری | محیط: -20 تا 60°C | سیال: 0 تا 160°C (بسته به نوع حسگر) |
| خروجیها / ارتباطات | RS-232، RS-485 (خروجی آنالوگ/دیجیتال اختیاری بسته به مدل) |

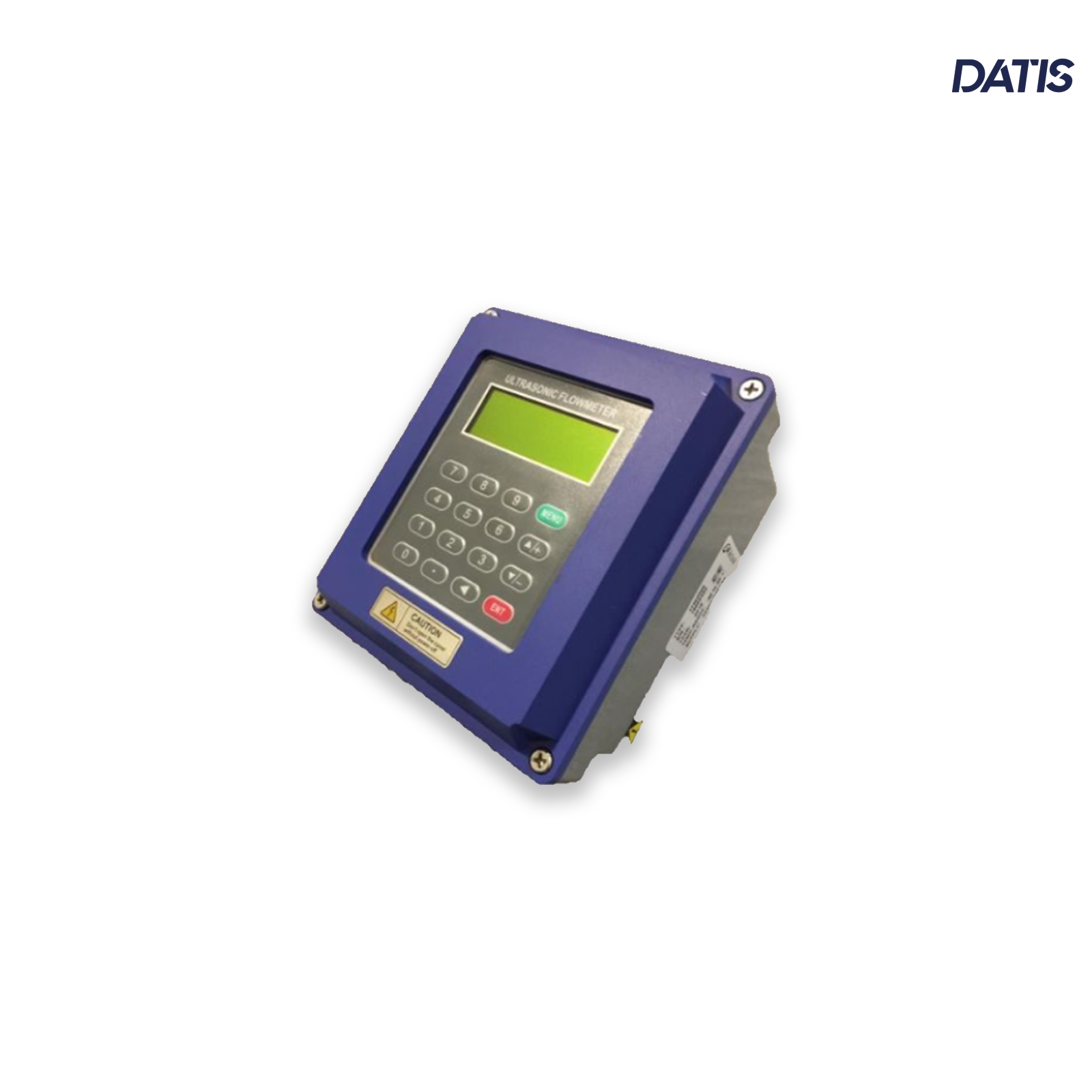

| نمایشگر | LCD (نمایش سرعت جریان، حجم کل، وضعیت باتری و پارامترهای کلیدی) |
| حافظه داخلی | ذخیره چندین هزار رکورد + امکان انتقال داده به کامپیوتر |

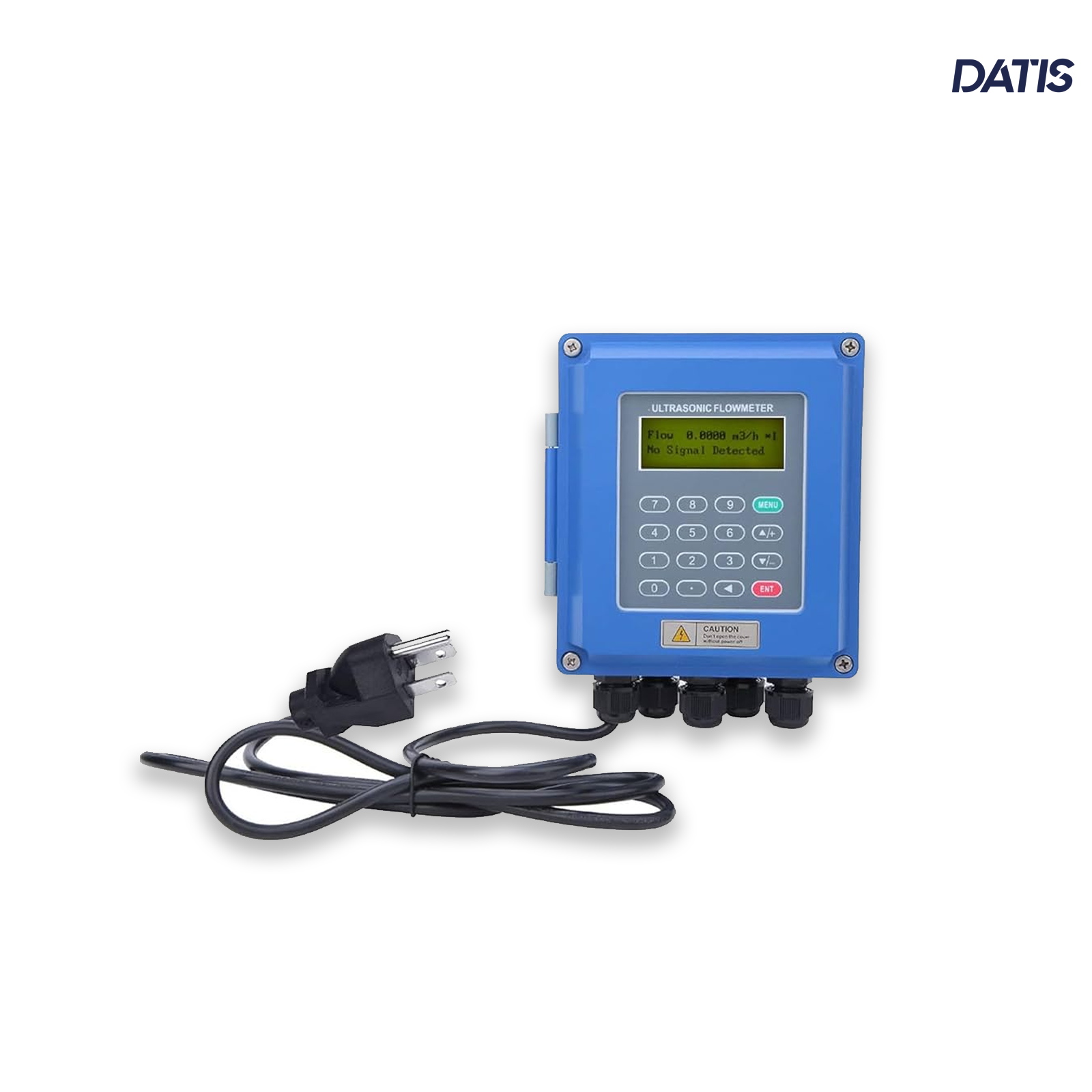

| منبع تغذیه | باتری داخلی قابل شارژ (حدود 12 ساعت) + امکان استفاده با آداپتور AC |
| وزن و ابعاد (تقریبی) | حدود 2 کیلوگرم | ابعاد کوچک و مناسب حمل و استفاده میدانی |

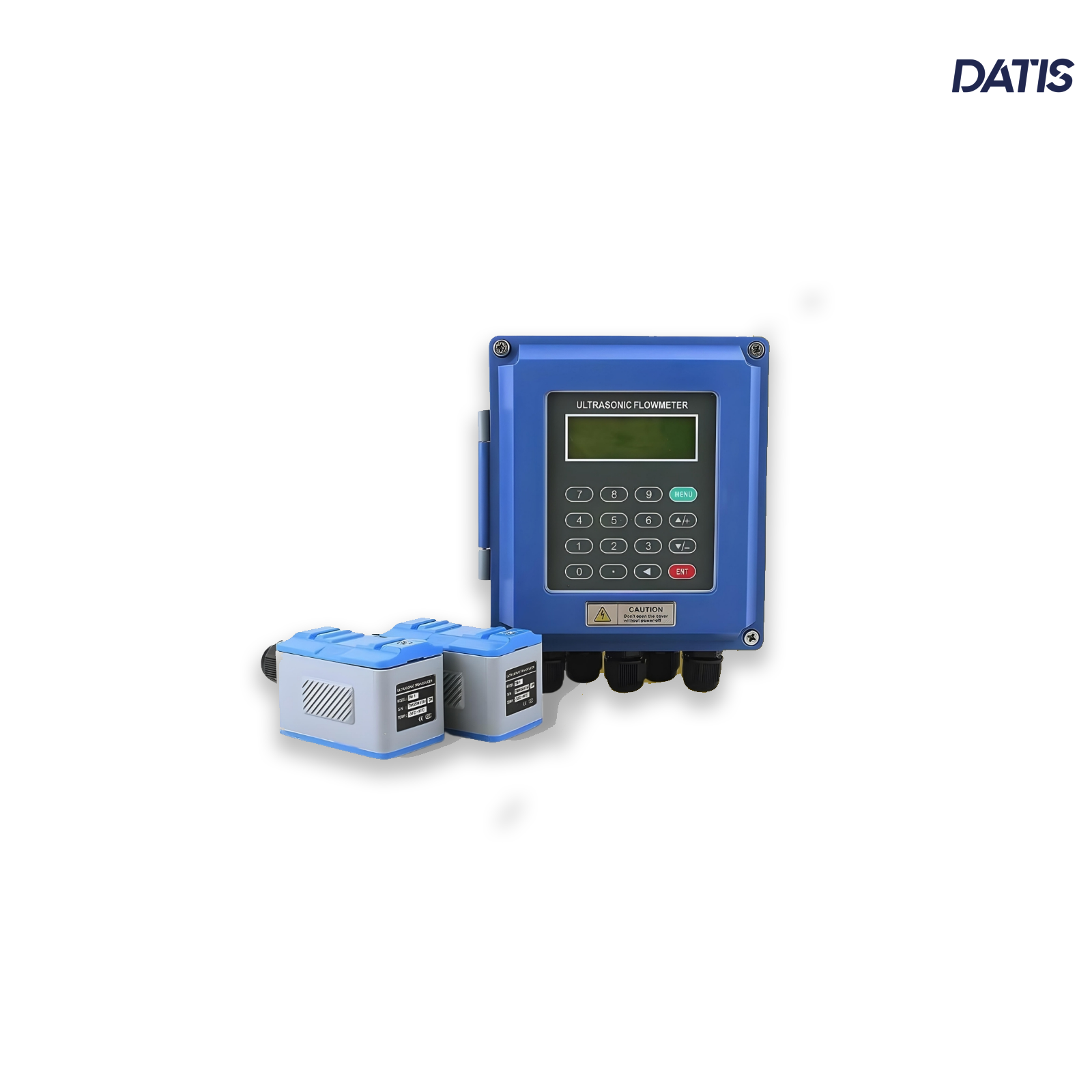

فلومتر التراسونیک TUF-2000B چیست؟
فلومتر التراسونیک TUF-2000B یک فلومتر دقیق برای اندازهگیری دبی مایعات در لولههاست که بهواسطه
نصب Clamp-On، بدون نیاز به قطع جریان یا تغییر در لولهکشی قابل راهاندازی است. این مدل با
طراحی قابل حمل و رابط کاربری ساده، انتخاب مناسبی برای پایش میدانی، اندازهگیریهای موقت، عیبیابی خطوط و
کنترل جریان در صنایع مختلف محسوب میشود.
نحوه عملکرد (Transit Time)

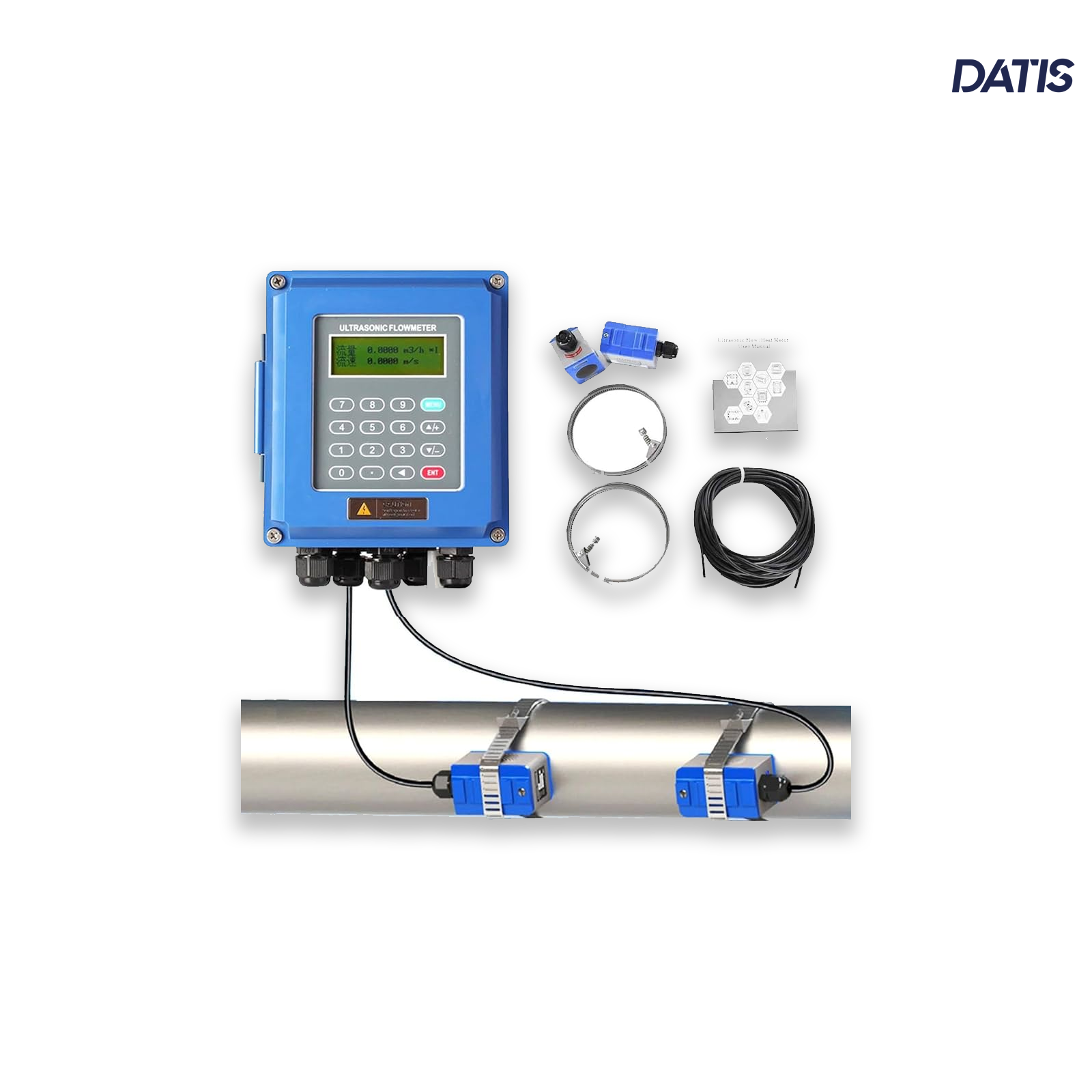

در روش Transit-time، دو سنسور التراسونیک روی بدنه لوله نصب میشوند و امواج فراصوت را در دو جهت
موافق جریان و خلاف جریان ارسال و دریافت میکنند. اختلاف زمان عبور موج در این دو جهت،
سرعت سیال را مشخص میکند و دستگاه با محاسبه سطح مقطع لوله، مقدار دبی لحظهای و حجم کل
را به دست میآورد.
ویژگیها و مزایای TUF-2000B
- قابلیت حمل بالا: سبک و مناسب اندازهگیریهای سیار و پروژههای موقت
- نصب سریع بدون توقف فرآیند: Clamp-On روی لوله، بدون نیاز به برشکاری
- دقت ±1% از خوانش: مناسب کاربردهای صنعتی حساس و کنترل مصرف
- بدون تماس با سیال: کاهش خوردگی، آلودگی و هزینه نگهداری
- پورتهای ارتباطی: RS-232 و RS-485 برای ثبت و انتقال داده
- حافظه داخلی: ذخیره اطلاعات تا چندین هزار رکورد و انتقال به کامپیوتر
- نمایشگر LCD: مشاهده لحظهای سرعت جریان، حجم کل و وضعیت باتری
- سازگاری با انواع لولهها: فلزی، پلاستیکی و … در قطرهای متنوع
کاربردهای فلومتر التراسونیک TUF-2000B
- آب و فاضلاب: پایش جریان در خطوط انتقال و شبکه توزیع
- نفت و گاز: اندازهگیری جریان سیالات در خطوط لوله و تأسیسات
- صنایع شیمیایی: کنترل جریان مایعات فرآیندی
- کشاورزی: سیستمهای آبیاری و مدیریت منابع آب
- نیروگاهها: بویلرها، کندانسورها و سیستمهای خنککننده
- غذایی و دارویی: خطوط تولید با نیاز به دقت و کنترل
نکات نصب Clamp-On برای دقت بهتر
- محل نصب را روی لولهی صاف و بدون لرزش انتخاب کنید (دور از شیر/زانویی/پمپ).
- سطح لوله در محل نصب تمیز و یکنواخت باشد و از ژل کوپلنت مناسب استفاده شود.
- اطلاعات لوله (قطر خارجی، ضخامت و جنس) دقیق وارد دستگاه شود.
- پس از نصب، کیفیت سیگنال و پایداری اندازهگیری بررسی و در صورت نیاز محل سنسورها اصلاح شود.
محصولات مرتبط
- فلومتر التراسونیک TUF-2000P
- فلومتر التراسونیک TUF-2000M
- فلومتر التراسونیک TUF-2000H
سوالات متداول – فلومتر التراسونیک TUF-2000B
۱) آیا نصب TUF-2000B نیاز به قطع جریان دارد؟
خیر. این فلومتر از نوع Clamp-On است و بدون توقف فرآیند و بدون باز کردن لوله نصب میشود.
۲) دقت اندازهگیری فلومتر TUF-2000B چقدر است؟
دقت این دستگاه حدود ±1% از مقدار خواندهشده است و به نصب صحیح، پارامترهای دقیق لوله و شرایط سیال بستگی دارد.
۳) این مدل چه خروجیهایی دارد؟
این مدل دارای RS-232 و RS-485 است و بسته به نسخه، خروجی آنالوگ/دیجیتال نیز میتواند بهصورت اختیاری ارائه شود.
۴) این فلومتر برای چه قطر لولهای مناسب است؟
بسته به نوع سنسور، معمولاً برای قطر لوله حدود 20 تا 6000 میلیمتر قابل استفاده است.
