مشخصات فنی فلومتر کانال باز التراسونیک
| نوع دستگاه | فلومتر کانال باز التراسونیک (Open Channel Ultrasonic Flow Meter) |
| روش اندازهگیری | اندازهگیری سطح به روش Ultrasonic (غیرتماسی) + محاسبه دبی با فرمولهای هیدرولیکی |
| برد اندازهگیری سطح | 0.3 تا 10 متر |
| حداقل ارتفاع قابل اندازهگیری | حدود 3 سانتیمتر |
| دقت اندازهگیری سطح | ±1 میلیمتر |
| دقت اندازهگیری دبی | ±1% مقدار خواندهشده (وابسته به نصب و سازه اندازهگیری) |
| پشتیبانی از سازهها / فرمولها | پارشال فلوم (Parshall), ویر (Weir) مستطیلی/مثلثی، کانال ذوزنقهای/مستطیلی و فرمولهای استاندارد هیدرولیکی |
| دمای کاری | -20 تا +60°C |
| درجه حفاظت سنسور | IP65 (مقاوم در برابر گرد و غبار و پاشش آب) |
| خروجیها | آنالوگ 4–20mA، RS485 (Modbus RTU)، رله (Alarm/Control) |
| تغذیه | AC 220V یا DC 24V |

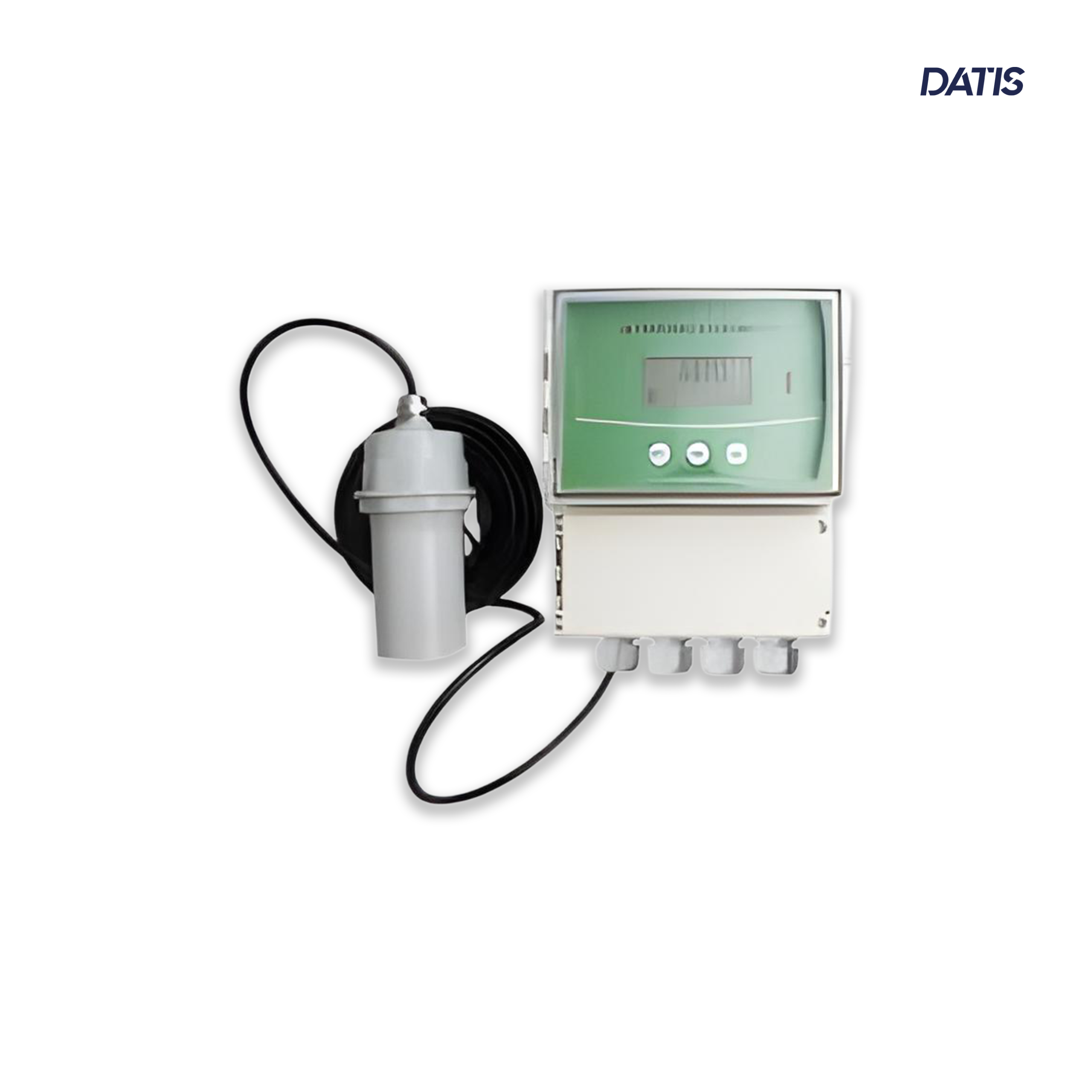

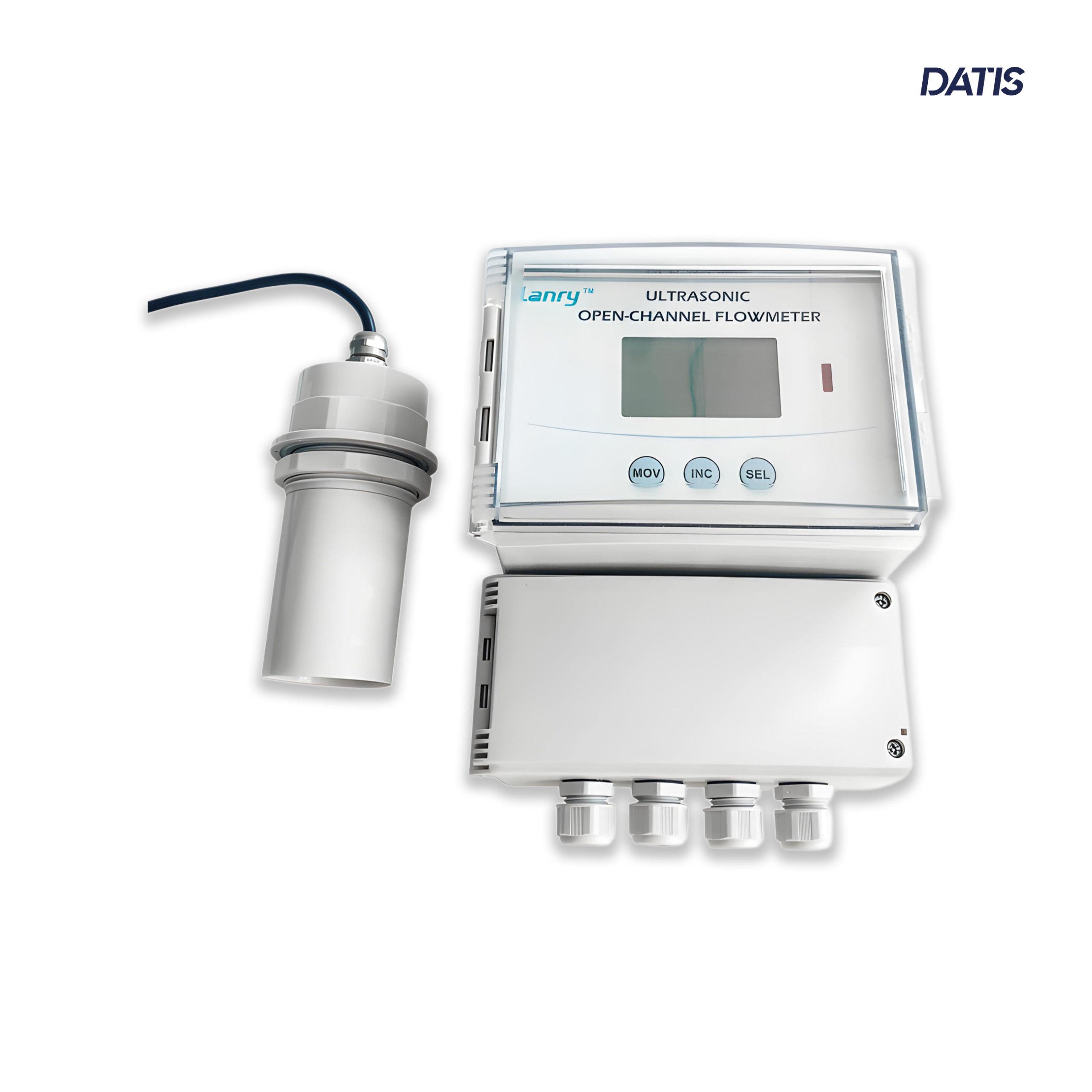

فلومتر کانال باز التراسونیک چیست؟
فلومتر کانال باز التراسونیک یک راهکار تخصصی برای اندازهگیری دبی در کانالهای روباز،
مجاری فاضلاب، آبهای سطحی و مسیرهای انتقال آب است. این دستگاه با اندازهگیری سطح آب بهصورت غیرتماسی
و سپس استفاده از فرمولهای هیدرولیکی استاندارد، مقدار دبی لحظهای و حجم تجمعی
جریان را محاسبه و نمایش میدهد.
نحوه عملکرد و محاسبه دبی

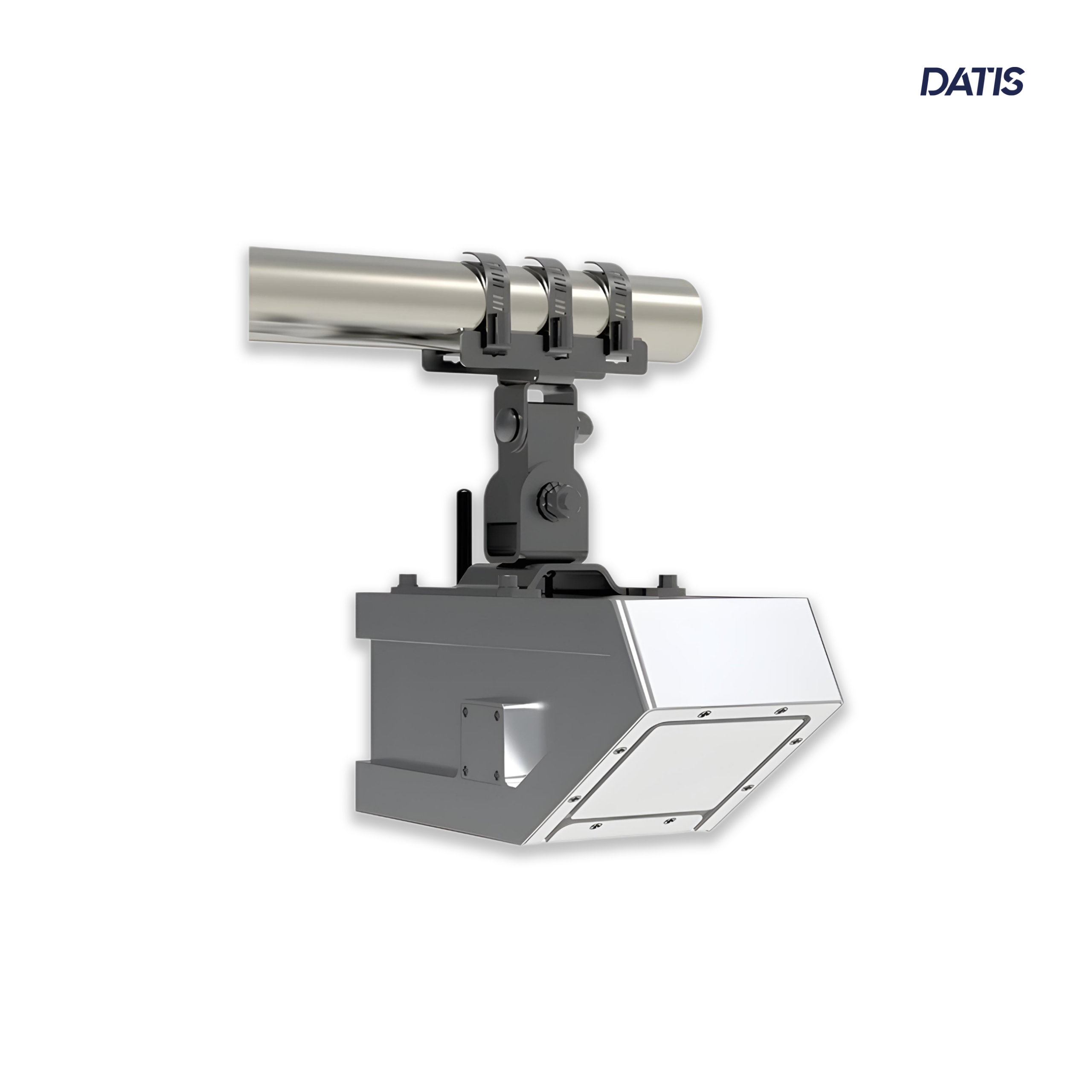

سنسور التراسونیک در ارتفاع مناسب بالای سطح آب نصب میشود و با ارسال و دریافت پالسهای فراصوت،
فاصله تا سطح مایع را اندازهگیری میکند. سپس دستگاه با تبدیل فاصله به ارتفاع سطح آب و اعمال
مدل محاسباتی مربوط به سازه اندازهگیری (مثل پارشال فلوم یا ویر)، مقدار دبی را محاسبه میکند.
خروجیها امکان ارسال داده به PLC/SCADA و یا فعالسازی آلارم/کنترل را فراهم میکنند.
ویژگیها و مزایای فلومتر کانال باز
- غیرتماسی و بدون قطعات متحرک: کاهش استهلاک و افزایش طول عمر
- سازگار با انواع سرریزها و کانالها: Parshall، Weir و کانالهای ذوزنقهای/مستطیلی
- دقت بالا: استفاده از الگوریتمهای جبرانسازی شرایط محیطی (دما/شرایط نصب)
- خروجیهای صنعتی: 4–20mA، RS485 Modbus RTU، رله برای کنترل/آلارم
- نصب آسان: بدون نیاز به قطع جریان و تغییر ساختار کانال
- نمایشگر و منوی کاربرپسند: نمایش سطح، دبی لحظهای و حجم تجمعی
کاربردهای دستگاه
- تصفیهخانههای فاضلاب: پایش دبی ورودی/خروجی و کنترل فرآیند
- پایش منابع آب سطحی: کانالهای زهکشی، رودخانههای کوچک و مسیرهای انتقال
- صنایع پتروشیمی و نیروگاهها: کنترل پساب خروجی و آب خنککننده در کانال روباز
- مدیریت سیستمهای آبیاری: مانیتورینگ مصرف آب در کانالهای انتقال کشاورزی
نکات نصب و راهاندازی برای دقت بهتر
- سنسور دقیقاً عمود بر سطح آب نصب شود و مسیر موج با مانع/کابل/سازه تداخل نداشته باشد.
- از تلاطم شدید، پاشش مستقیم و فوم زیاد در نقطه اندازهگیری تا حد امکان دوری شود.
- برای دقت بالاتر، سازه اندازهگیری استاندارد (مثل Parshall یا Weir استاندارد) استفاده شود.
- ارتفاع مرجع و نقطه صفر (Zero) مطابق دستورالعمل نصب تنظیم گردد.
- در صورت وجود بخار یا تغییرات دمایی شدید، تنظیمات جبرانسازی (Compensation) فعال شود.
راهنمای انتخاب و خرید فلومتر کانال باز
برای انتخاب دقیق مدل و سنسور مناسب، هنگام سفارش این اطلاعات را مشخص کنید:
- نوع کانال/سازه: پارشال، ویر، کانال ذوزنقهای یا مستطیلی
- برد مورد نیاز: فاصله سنسور تا سطح آب (مثلاً 0.3 تا 10 متر)
- حداقل/حداکثر دبی مورد انتظار: برای انتخاب فرمول/سازه صحیح
- نوع خروجی: 4–20mA، Modbus RTU، رله
- شرایط محیطی: دما، رطوبت، فضای باز/سرپوشیده و نیاز IP
- نوع تغذیه: AC 220V یا DC 24V
سوالات متداول – فلومتر کانال باز التراسونیک
۱) این فلومتر چگونه دبی را محاسبه میکند؟
ابتدا سطح آب را بهصورت غیرتماسی اندازهگیری میکند و سپس با استفاده از فرمولهای هیدرولیکی استاندارد (مثل پارشال یا ویر)، دبی لحظهای و حجم تجمعی را محاسبه میکند.
۲) آیا دستگاه برای فاضلاب قابل استفاده است؟
بله. چون روش اندازهگیری غیرتماسی است، برای کانالهای فاضلاب و پساب نیز گزینهای بسیار مناسب محسوب میشود (با رعایت شرایط نصب و انتخاب سازه مناسب).
۳) دقت اندازهگیری به چه عواملی وابسته است؟
به نوع سازه اندازهگیری (پارشال/ویر)، کیفیت نصب، آرامش جریان، تنظیم نقطه صفر و شرایط محیطی (تلاطم/کف/بخار) وابسته است.
۴) چه خروجیهایی برای اتصال به PLC یا SCADA دارد؟
خروجی 4–20mA برای PLC/مانیتورینگ، RS485 با Modbus RTU برای ارتباط صنعتی و رله برای آلارم/کنترل سطح یا دبی ارائه میشود.
