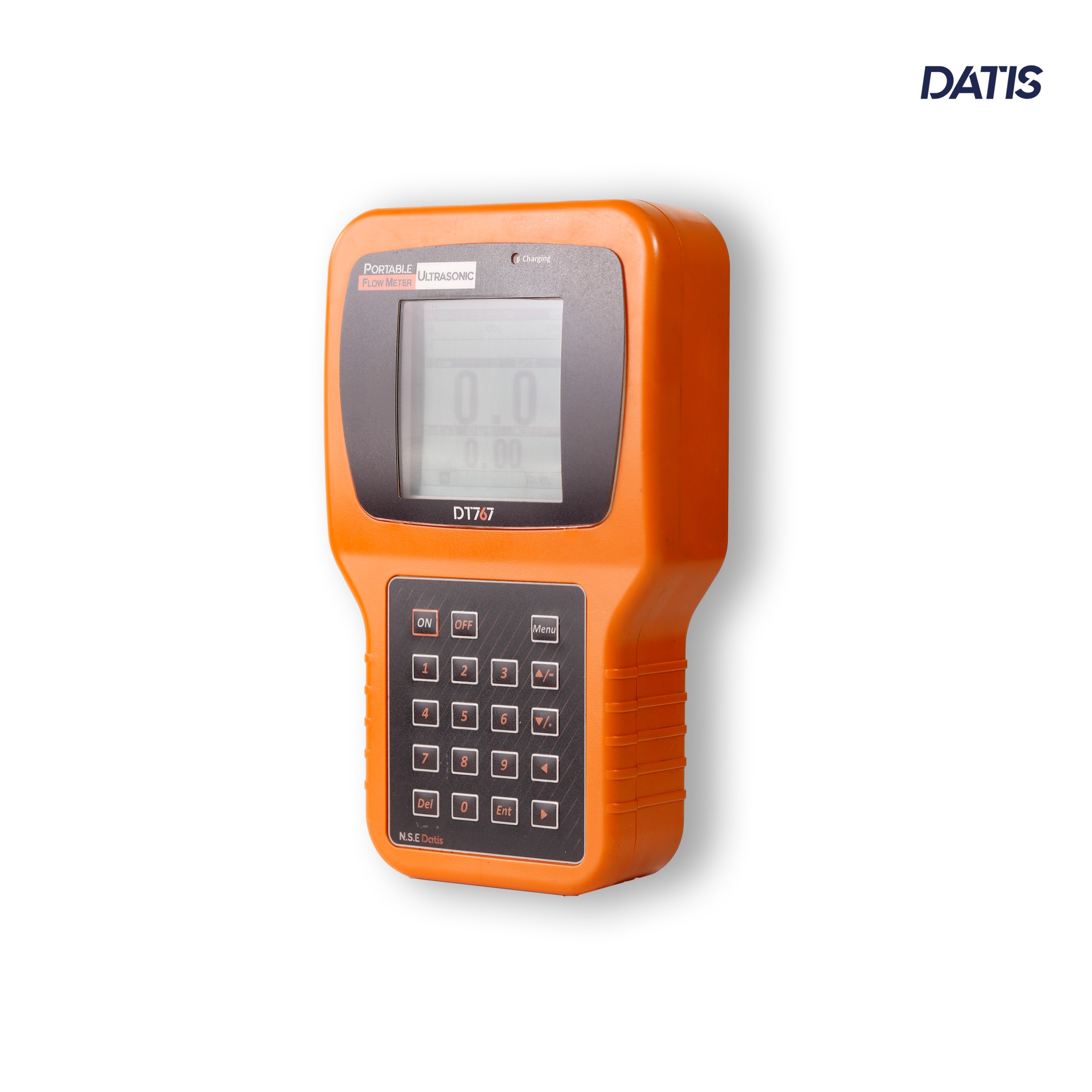

فلومتر التراسونیک پرتابل- portable ultrasonic flow meter چیست؟

خرید فلومتر التراسونیک | کنتور التراسونیک پرتابل (portable ultrasonic flow meter) یک دستگاه قابل حمل است که برای اندازه‌گیری سرعت جریان سیالات مورد استفاده قرار می‌گیرد.

نحوه کار کنتور التراسونیک پرتابل

این دستگاه از امواج صوتی با فرکانس بالا استفاده می‌کند تا سرعت جریان را با توجه به زمان لازم برای عبور امواج صوتی در مایعات اندازه‌گیری کند. کنتور آب التراسونیک پرتابل به عنوان یک روش غیر تماسی و غیر تخریبی برای اندازه‌گیری سرعت جریان در صنایع نفت و گاز، صنایع شیمیایی، آب و فاضلاب، صنایع غذایی و دامپزشکی استفاده می‌شود.

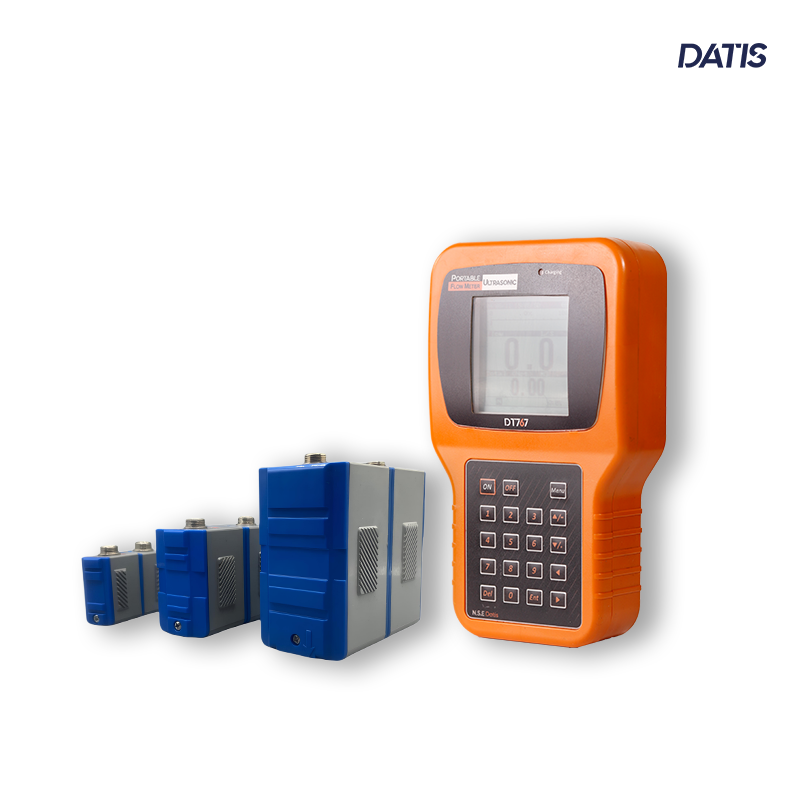

سنسورهای قابل اتصال

این دستگاه دارای رنج مختلفی از سنسور های قابل اتصال می باشد که می توان باانتخاب دقیق سنسور مورد نیاز دقت کارکرد، طول عمر و تکرار پذیری داده های دریافتی را افزایش داد.

ویژگی های فلومتر التراسونیک DT-767:

1- غیر تماسی: کنتور آب التراسونیک بدون تماس با سیال کار می‌کند. که باعث افزایش طول عمر دستگاه میگردد. همچنین امکان اندازه گیری دبی مواد اسیدی را نیز دارد.

2- دقت بالا: فلومتر التراسونیک قادر به اندازه‌گیری با دقت بالا است، به طور کل نسبت خطای آن در حدود ۱٪ تا ۲٪ است.

3- قابل استفاده در سیالات مختلف: فلومتر التراسونیک قابل استفاده در سیالات مختلف از جمله آب، نفت، گاز و مایعات شیمیایی است.

4- قابلیت اندازه‌گیری دو جهته: برخلاف بسیاری از فلومترهای دیگر که تنها قادر به اندازه‌گیری جریان در یک جهت هستند، فلومتر التراسونیک قادر به اندازه‌گیری جریان در هر دو جهت است

5- عملکرد در زمان واقع‌بین: کنتور آب التراسونیک عملکرد خود را به صورت لحظه‌ای نشان می‌دهد و بلافاصله پس از نصب قابل استفاده است.

6- قابل حمل بودن: به دلیل کار با باطری داخلی امکان حمل راحت دستگاه وجود دارد.

7- عمق کاربردهای گسترده: فلومتر التراسونیک در صنایع مختلفی مانند صنعت نفت و گاز، صنعت شیمیایی و..

روش نصب سنسورهای التراسونیک بر اساس قطر لوله

جهت حصول اندازه‌گیری دقیق در فلومترهای التراسونیک، انتخاب صحیح نحوه نصب سنسورها بر روی لوله اهمیت بالایی دارد. این انتخاب وابسته به قطر داخلی لوله و شرایط فیزیکی مناسب جهت ثبت زمان انتقال سیگنال اولتراسونیک می‌باشد. به‌طور کلی، سه الگوی اصلی برای نصب سنسورها مورد استفاده قرار می‌گیرند:

نصب به روش Z (Z-Mount Configuration)

این روش عمدتاً در مواقعی به‌کار می‌رود که قطر لوله بالا یا بسیار بالا باشد. در پیکربندی Z، دو سنسور به‌صورت مقابل هم و در دو طرف لوله نصب می‌شوند به‌گونه‌ای که سیگنال اولتراسونیک از سنسور فرستنده مستقیماً به سنسور گیرنده عبور می‌کند (عبور مستقیم بدون بازتاب داخلی).

مزایا و کاربرد:

• کاهش مسیر سیگنال در سیالات بزرگ‌قطر

• جلوگیری از تضعیف موج در طول مسیر

• مناسب برای حفظ کیفیت سیگنال در لوله‌های با ضخامت یا قطر زیاد

• کاهش خطاهای ناشی از افت انرژی موج

نصب به روش V (V-Mount Configuration)

در این روش، که پیکربندی استاندارد برای لوله‌های کوچک تا متوسط محسوب می‌شود، دو سنسور در یک سمت لوله نصب می‌گردند به‌گونه‌ای که سیگنال منتشر شده از سنسور فرستنده پس از برخورد با دیواره داخلی لوله، منعکس شده و به سمت سنسور گیرنده هدایت می‌شود.

ویژگی‌ها:

• افزایش مسیر مؤثر موج برای دقت بالاتر

• قابل اجرا در قطرهای متداول بین DN25 تا DN150

• مناسب برای کاربردهای عمومی با هزینه نصب پایین

نکته مهم: در نصب V، تعیین دقیق موقعیت دو سنسور روی لوله و اطمینان از تقارن هندسی بین آن‌ها جهت دستیابی به سیگنال با کیفیت بالا ضروری است.

نصب به روش W (W-Mount Configuration)

در مواقعی که قطر لوله بسیار کوچک است (مانند لوله‌های زیر DN25)، سیگنال اولتراسونیک برای رسیدن به گیرنده ممکن است زمان عبور بسیار کمی داشته باشد که ثبت آن برای سیستم دشوار است. در این حالت، از پیکربندی W استفاده می‌شود.

در این روش، مسیر سیگنال شامل چندین بازتاب داخلی درون دیواره لوله است تا زمان انتقال سیگنال (Transit Time) به‌صورت مصنوعی افزایش یافته و قابل تشخیص توسط سیستم اندازه‌گیری شود.

مزایا:

• افزایش زمان قابل اندازه‌گیری برای پردازنده

• بهبود کیفیت سیگنال در لوله‌های بسیار باریک

• افزایش دقت در دبی‌های پایین

جمع‌بندی و توصیه فنی:

قطر لوله (نسبی)	روش نصب توصیه‌شده	توضیح
قطر بسیار بزرگ (DN200 و بالاتر)	Z-Mount	عبور مستقیم، کاهش افت موج
قطر کوچک تا متوسط (DN50 – DN150)	V-Mount	بازتاب یک‌مرحله‌ای، پیکربندی استاندارد
قطر بسیار کوچک (زیر DN25)	W-Mount	چند بازتاب، افزایش طول مسیر موج

در انتخاب الگوی نصب، حتماً عواملی مانند جنس لوله، وضعیت سطح داخلی، دمای محیط و نوع سیال نیز باید در نظر گرفته شود. رعایت این اصول موجب افزایش دقت، پایداری و طول عمر سیستم اندازه‌گیری خواهد شد.

مشخصات فنی عمومی فلومتر التراسونیک DT767

مشخصه	توضیحات
نوع فناوری	اندازه‌گیری دبی با استفاده از امواج اولتراسونیک با تکنیک Transit Tim ، بدون نیاز به برش لوله یا توقف فرآیند، با بهره‌گیری از سنسورهای clamp-on
محدوده اندازه‌گیری دبی (flow rate)	دبی سطحی از 0.01 متر بر ثانیه تا 10 متر بر ثانیه
دقت اندازه‌گیری	دقت ±1% تا ±2%؛ در دبی‌های پایین تا ±3% خطای مجاز
سایز اتصال	قابلیت نصب بر روی لوله‌هایی با سایز ½ اینچ تا 60 اینچ
دامنه اندازه‌گیری دما	10- درجه تا 70+ درجه سانتی‌گراد – در صورت نیاز مشتری، قابلیت اتصال به سنسورهای دما تا +120 درجه وجود دارد
خروجی داده	خروجی فایل‌های داده با فرمت‌های .pdf و. excel
قابلیت ذخیره‌سازی داده	دیتاها داخل یک حافظه ram ذخیره می‌شوند و با استفاده از کابل USB به کامپیوتر منتقل می‌شوند – قابلیت ذخیره‌سازی داده تا 10 سال
بازیابی اطلاعات	ثبت‌ داده‌ها با دقت زمانی 2 دقیقه و قابلیت گزارش‌گیری روزانه و ساعتی
منبع تغذیه	باتری لیتیومی 9 آمپر بر ساعت و قابلیت 2 روز کار پیوسته
مصرف انرژی	مصرف انرژی پایین – قابلیت اتصال به برق به سورت همزمان
جنس بدنه	بدنه IP67 – ضد آب – ضد گرد و غبار

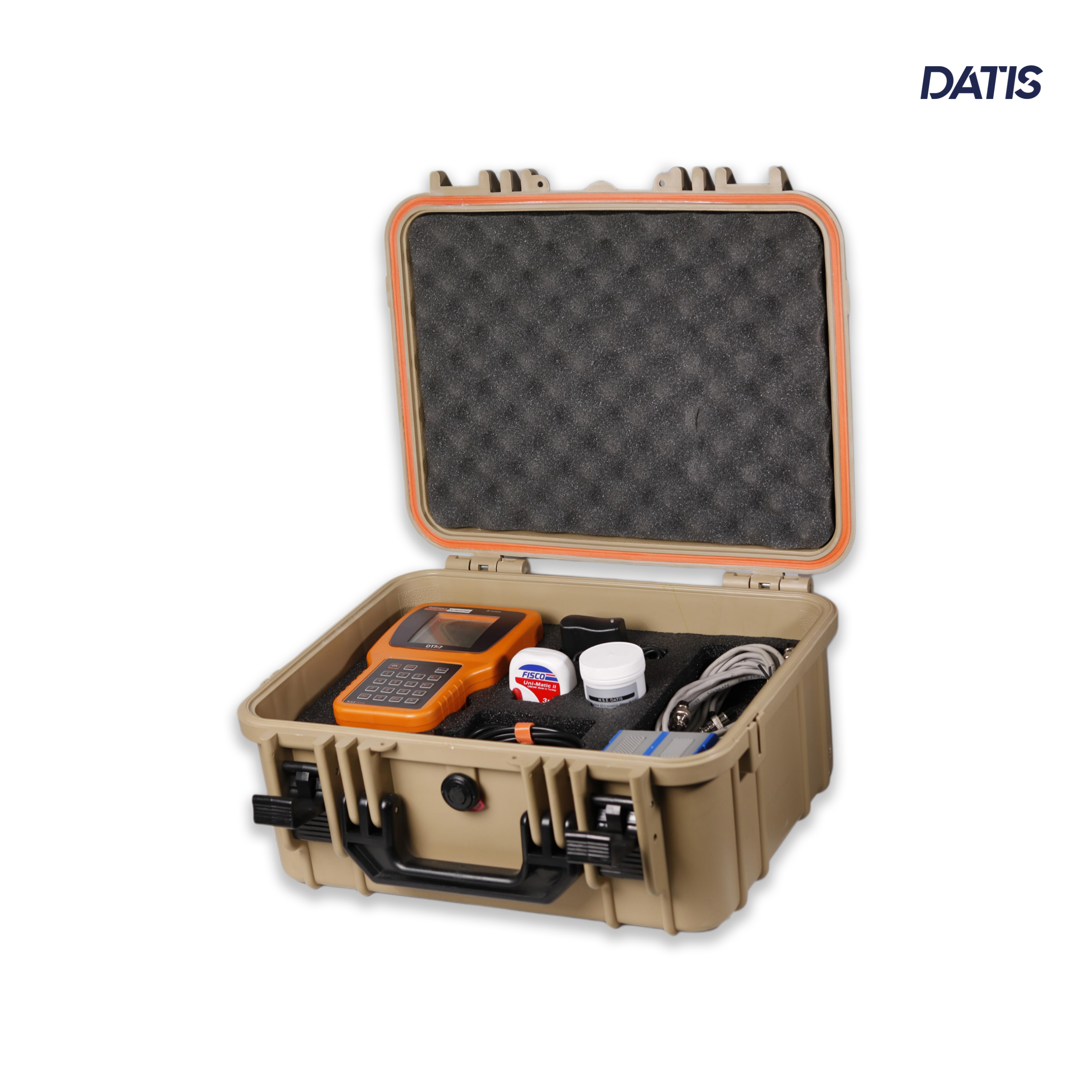

اتصالات	سنسور Clamp-on – کیف ABS







نوع سیالات قابل اندازه گیری

این دستگاه دارای رنج مختلفی از مایعات جهت اندازه گیری می باشد. که توانایی اندازه گیری آب، گازوئیل، بنزین، آب دریا، روغن، آب با دمای بالای 125 درجه، نفت و … را دارد، که داخل منوی دستگاه قابل انتخاب است.

برای مایعات دیگری که در این لیست قرار نمیگیرد نیز کافیست تا شما سرعت صوت داخل مایع را به دستگاه بدهید تا دستگاه بتواند دبی را با دقت بالا محاسبه نماید.

• دقت اندازه گیری تا 1% خطا
• دارای سنسور با IP67
• دارای یک ورودی آنالوگ جهت قرائت فشار به صورت همزمان
• دارای خروجی USB جهت تخلیه داده ها
• مجهز به نمایشگر بزرگ 160*160
• رنج اندازه گیری وسیع دبی از0.1 تا 10 متر بر ثانیه
• مناسب برای انواع سیالات
• پاسخ دهی سریع کمتر از 1 ثانیه
• دارای حالت مغناطیسی بر روی سنسور ها برای اتصال آسان به لوله ها
• دارای نرم افزار اختصاصی جهت تخلیه داده ها
• دارای باطری داخلی با طول عمر 80 ساعت کار مداوم
• دمای کاری 35- تا 75 درجه سانتی گراد



مزایای فلومتر التراسونیک DT-767(portable ultrasonic flow meter):

1- قابل حمل: این دستگاه به صورت پرتابل طراحی شده است و به راحتی قابل حمل است. این به معنای این است که می توانید آن را به هر مکانی ببرید و در هر زمانی استفاده کنید.

2- سهولت استفاده: فلومتر التراسونیک پرتابل بسیار ساده و آسان در استفاده است. نصب و راه اندازی آن نیز بسیار ساده است و نیاز به تخصص خاصی ندارد.

3- دقت بالا: فلومتر التراسونیک پرتابل دارای دقت بالایی است و قادر به اندازه گیری دقیق جریان سطح مایعات مختلف مانند آب، روغن، گاز و… می باشد.

4- عملکرد قابل اعتماد: با توجه به فناوری تراسونیک، فلومتر پرتابل قادر به اندازه گیری جریان در شرایط مختلفی از جمله درجه حرارت، فشار و تراکم مایعات است. این به معنای این است که عملکرد آن قابل اعتماد و دقیق است.

5- قیمت ارزان: کنتور آب التراسونیک پرتابل هزینه کمتری نسبت به سایر روش های اندازه گیری جریان دارد. همچنین نصب و نگهداری آن نیز ساده تر و کم هزینه تر نسبت به دستگاه های بزرگ و پیچیده تر است.

6- عدم نیاز به تخصص خاص: برای استفاده از فلومتر التراسونیک پرتابل، نیاز به تخصص خاص یا آشنایی عمقانی با فناوری تراسونیک ندارید. بنابراین، همه کسانی که به طور عام با دستگاه های الکترونیک آشنا هستند، قادر به استفاده از آن خواهند بود.

7- دیتا لاگر داخلی : دارا بودن دیتا لاگر داخلی جهت ثبت داده ها و انتقال به نرم افزار کامپیوتری.

محدودیت های فلومتر التراسونیک(portable ultrasonic flow meter):

1- نیاز به کالیبراسیون سالیانه.

2-نیاز به پر بودن لوله جهت اندازه گیری میزان دبی عبوری.

3-محدودیت دمایی که حداکثر 120 درجه سانتیگراد برای مایع عبوری می باشد.

سایز های تولیدی:

این فلومتر دارای سه سایز سنسور کوچک، بزرگ و متوسط است که قابلیت اندازه گیری دبی از 2/1 اینچ تا 50 اینچ دارا می باشد.

گواهینامه ها و تضمینها:

تمامی محصولات با برگه تست 17025  در آزمایشگاه مرجع اداره استاندارد تولید و به فروش میرسد. این تاییدیه در خصوص دقت دستگاه می باشد.

قیمت و نحوه خرید فلومتر التراسونیک:

جهت خرید فلومتر التراسونیک میتوان با شماره  28421231-021 تماس حاصل فرمایید و پس از بررسی شرایط توسط کارشناسان به صورت رایگان، اقدام به خرید فلومتر التراسونیک نمایید.

آشنایی با فلومتر التراسونیک پرتابل dt767

ویدئو جعبه گشایی این محصول:

سوالات متداول – فلومتر التراسونیک پرتابل DT-767

۱. فلومتر التراسونیک پرتابل DT-767 چه کاربردهایی دارد؟

این دستگاه برای اندازه‌گیری دبی سیالات در صنایع نفت و گاز، آب و فاضلاب، صنایع شیمیایی، غذایی، دارویی و سایر کاربردهای صنعتی استفاده می‌شود.

۲. آیا نصب این دستگاه دشوار است؟

خیر، این فلومتر به‌صورت Clamp On طراحی شده و بدون نیاز به برش لوله یا توقف جریان، به‌راحتی روی لوله نصب می‌شود.

۳. چه سیالاتی را می‌توان با این فلومتر اندازه‌گیری کرد؟

این دستگاه قابلیت اندازه‌گیری دبی آب، نفت، گازوئیل، بنزین، آب دریا، روغن، و سایر مایعات را دارد. همچنین برای مایعات خاص، امکان تنظیم سرعت صوت به‌صورت دستی فراهم است.

۴. دقت اندازه‌گیری این فلومتر چقدر است؟

دقت اندازه‌گیری این دستگاه تا ۱٪ خطا است و دارای تأییدیه 17025 از اداره استاندارد می‌باشد.

۵. آیا این دستگاه دارای دیتا لاگر است؟

بله، این دستگاه مجهز به دیتا لاگر داخلی است و امکان ثبت و انتقال داده‌ها از طریق درگاه USB و نرم‌افزار اختصاصی را دارد.

۶. کنتور آب التراسونیک در چه سایزهایی ارائه می‌شود؟

این دستگاه دارای سه سایز سنسور کوچک، متوسط و بزرگ است که امکان اندازه‌گیری در لوله‌هایی با قطر ۲۵ تا ۶۰۰۰ میلی‌متر را فراهم می‌کند.

۷. منبع تغذیه این دستگاه چیست؟

این فلومتر دارای باتری داخلی با طول عمر ۸۰ ساعت کار مداوم و همچنین قابلیت اتصال به برق شهری است.

۸. محدوده دمای کاری این فلومتر چقدر است؟

این دستگاه در بازه دمایی ۳۵- تا ۷۵ درجه سانتی‌گراد کار می‌کند و حداکثر دمای سیال قابل اندازه‌گیری ۱۲۰ درجه سانتی‌گراد است.

۹. آیا این دستگاه قابلیت اندازه‌گیری دبی در دو جهت را دارد؟

بله، کنتور آب التراسونیک DT-767 قادر است جریان سیال را در هر دو جهت اندازه‌گیری کند.

۱۰. آیا سنسورهای این دستگاه در برابر شرایط محیطی مقاوم هستند؟

بله، سنسورهای این دستگاه دارای استاندارد حفاظتی IP67 هستند که مقاومت بالایی در برابر گرد و غبار و رطوبت دارند.

۱۱. آیا این فلومتر نیاز به کالیبراسیون دارد؟

بله، این دستگاه نیاز به کالیبراسیون سالیانه دارد تا دقت اندازه‌گیری آن حفظ شود.
