توضیحات
مشخصات فنی فلومتر التراسونیک پرتابل TUF-2000P
| مدل | TUF-2000P (Portable Ultrasonic Flow Meter) |
| روش نصب | Clamp-On (نصب بیرونی روی لوله، بدون برشکاری/باز کردن خط) |
| روش اندازهگیری | Transit-time (ترانزیت تایم) |
| محدوده قطر لوله | تقریباً 20 تا 6000 میلیمتر (بسته به نوع حسگر) |
| محدوده سرعت جریان | 0.01 تا 12 m/s |
| دقت اندازهگیری | ±1% از خوانش (وابسته به نصب و شرایط عملیاتی) |
| نوع سیال مناسب | مایعات تمیز یا با حداکثر حدود 1% ذرات معلق |
| دمای کاری | دمای محیط: -20 تا 60°C | دمای سیال: 0 تا 160°C (بسته به حسگر) |
| نمایشگر | LCD (نمایش لحظهای دبی، حجم کل و پارامترهای مرتبط) |
| حافظه داخلی | ثبت دادهها تا چندین هزار رکورد (بسته به تنظیمات) |
| خروجیها | RS-232 (استاندارد) + خروجی آنالوگ/دیجیتال (اختیاری، بسته به مدل) |
| منبع تغذیه | باتری داخلی قابل شارژ (حدود 12 ساعت با هر شارژ) + امکان استفاده با آداپتور AC |
| وزن و ابعاد (تقریبی) | وزن حدود 2 کیلوگرم | ابعاد حدود 210×90×30 میلیمتر (بسته به مدل ممکن است متفاوت باشد) |
فلومتر التراسونیک پرتابل TUF-2000P چیست؟

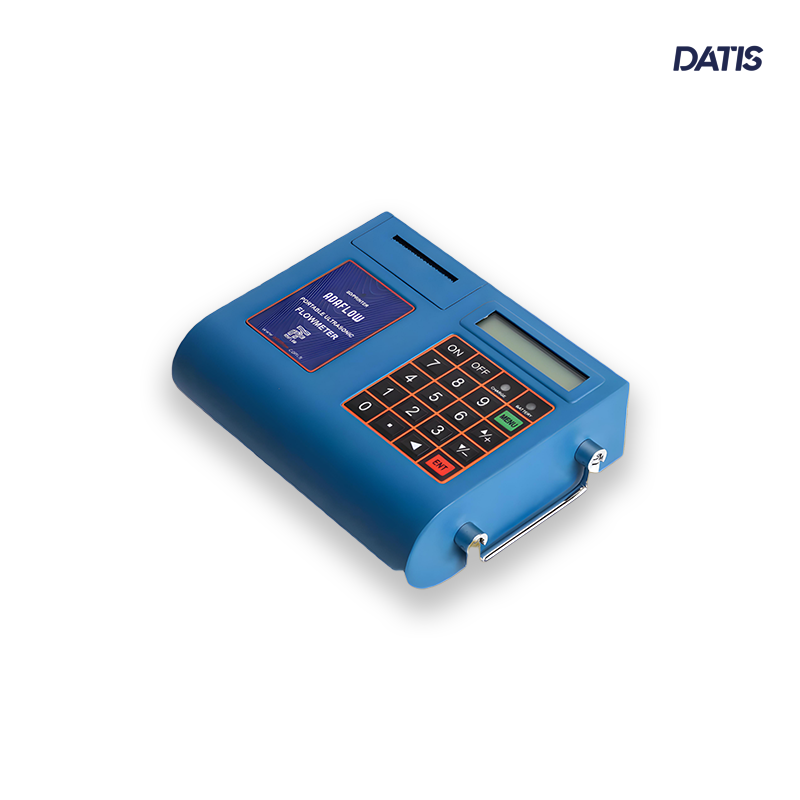

فلومتر التراسونیک پرتابل TUF-2000P یک دستگاه قابل حمل برای اندازهگیری جریان مایعات در لولههاست
که با فناوری فراصوت کار میکند. این فلومتر بهصورت Clamp-On روی سطح خارجی لوله نصب میشود
و برای راهاندازی نیازی به قطع جریان، باز کردن خط یا برش لوله ندارد؛ بنابراین گزینهای ایدهآل برای تستهای میدانی،
پایش موقت، و کنترل ورودی/خروجی سیستمها در شرایط عملیاتی واقعی محسوب میشود.
نحوه عملکرد فلومتر (Transit-time)

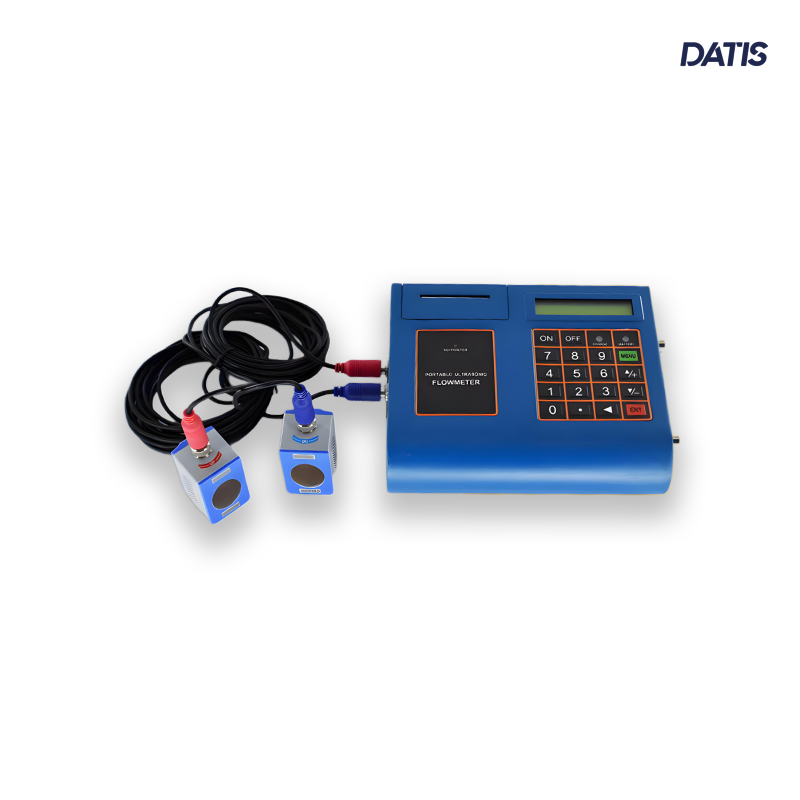

در روش Transit-time، دو ترانسدیوسر (حسگر) روی لوله نصب میشوند و امواج التراسونیک را در دو مسیر
موافق جریان و خلاف جریان ارسال/دریافت میکنند. اختلاف زمان عبور موج در این دو جهت،
سرعت سیال را مشخص میکند و دستگاه با تبدیل سرعت به دبی حجمی، مقدار دبی لحظهای و حجم کل
را نمایش و ثبت میکند.
ویژگیها و مزایای TUF-2000P
- قابل حمل بودن: مناسب پروژههای موقت، سرویس و عیبیابی خطوط
- نصب سریع Clamp-On: بدون توقف فرآیند و بدون باز کردن لوله
- بدون تماس با سیال: کاهش خوردگی/آلودگی و کاهش هزینه نگهداری
- پشتیبانی از انواع لولهها: فلزی، پلاستیکی و … در سایزهای مختلف
- دقت مناسب صنعتی: ±1% از خوانش (وابسته به نصب و شرایط)
- نمایشگر و حافظه داخلی: مشاهده لحظهای + ذخیره و انتقال دادهها
- خروجی RS-232: اتصال به کامپیوتر و ثبت داده
کاربردهای فلومتر التراسونیک پرتابل
- آب و فاضلاب: خطوط انتقال، شبکه توزیع، ایستگاههای پمپاژ و پایش تصفیهخانه
- نفت و گاز: کنترل و نظارت جریان سیالات در خطوط و تأسیسات
- صنایع شیمیایی و دارویی: اندازهگیری و پایش جریان مایعات فرآیندی
- نیروگاهها: کنترل جریان آب در بویلرها، کندانسورها و سیستمهای خنککننده
- کشاورزی: پایش جریان آب در آبیاری و زهکشی
- صنایع غذایی و آشامیدنی: کاربردهای نیازمند دقت و کنترل مصرف
- آزمایشگاهها و مراکز تحقیقاتی: تست و ثبت داده در پروژههای تحقیقاتی
سیالات قابل اندازهگیری و محدودیتها
روش Transit-time معمولاً برای مایعات تمیز یا مایعاتی با مقدار کم ذرات معلق/حباب مناسب است.
اگر سیال دارای گاز زیاد، دو فازی، یا ذرات معلق بالا باشد، کیفیت سیگنال کاهش یافته و دقت اندازهگیری افت میکند.
نکات نصب Clamp-On برای دقت بالاتر
- سطح لوله در محل نصب تمیز و یکنواخت باشد (زنگزدگی/رنگ ضخیم، کیفیت سیگنال را کم میکند).
- ژل کوپلنت مناسب استفاده شود تا انتقال موج بهینه باشد.
- پارامترهای لوله (قطر خارجی، ضخامت، جنس) دقیق در دستگاه وارد شود.
- تا حد امکان از نزدیک شیر، پمپ، زانویی و نقاط آشفتگی شدید فاصله بگیرید.
محصولات مرتبط
- فلومتر التراسونیک TUF-2000M
- فلومتر التراسونیک TUF-2000B
- فلومتر التراسونیک TUF-2000H
سوالات متداول – فلومتر التراسونیک پرتابل TUF-2000P
۱) آیا برای نصب TUF-2000P باید جریان قطع شود؟
۲) این دستگاه برای چه نوع سیالاتی مناسبتر است؟
۳) دقت اندازهگیری فلومتر التراسونیک پرتابل TUF-2000P چقدر است؟
۴) چه خروجیهایی برای اتصال به سیستمها دارد؟
