راهکار هوشمند پایش، ثبت و انتقال داده در پروژه‌های زیرساختی و صنعتی
معرفی کلی

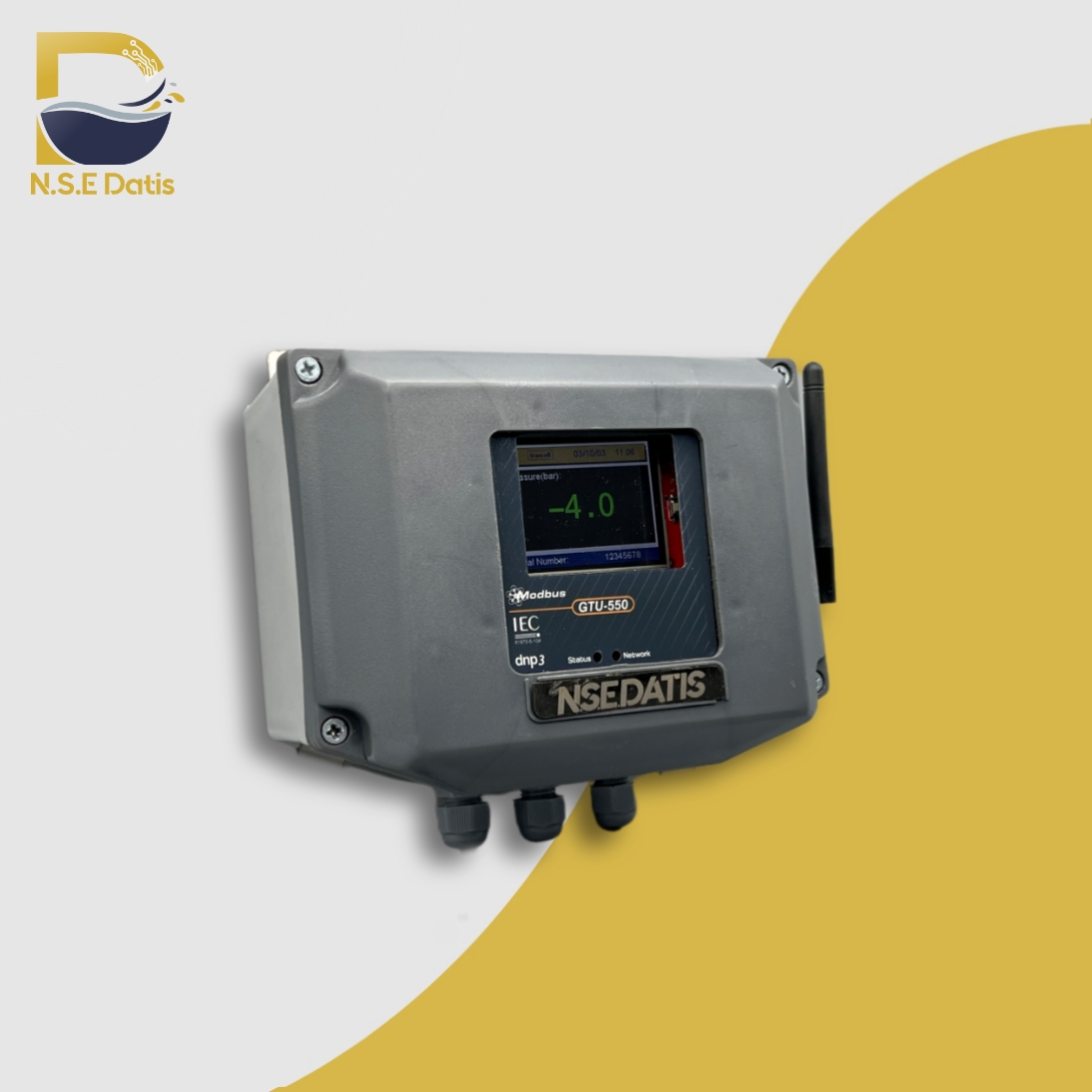

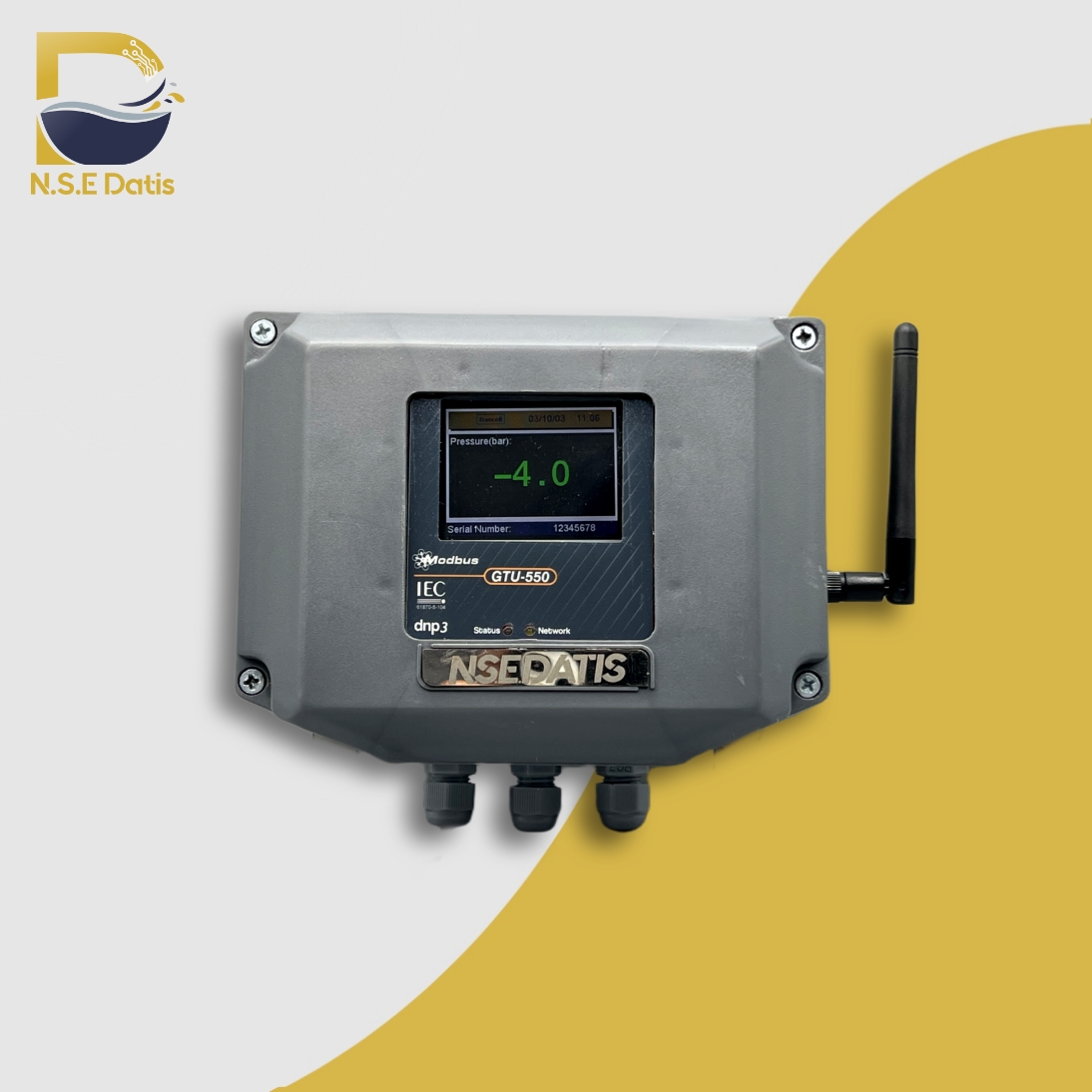

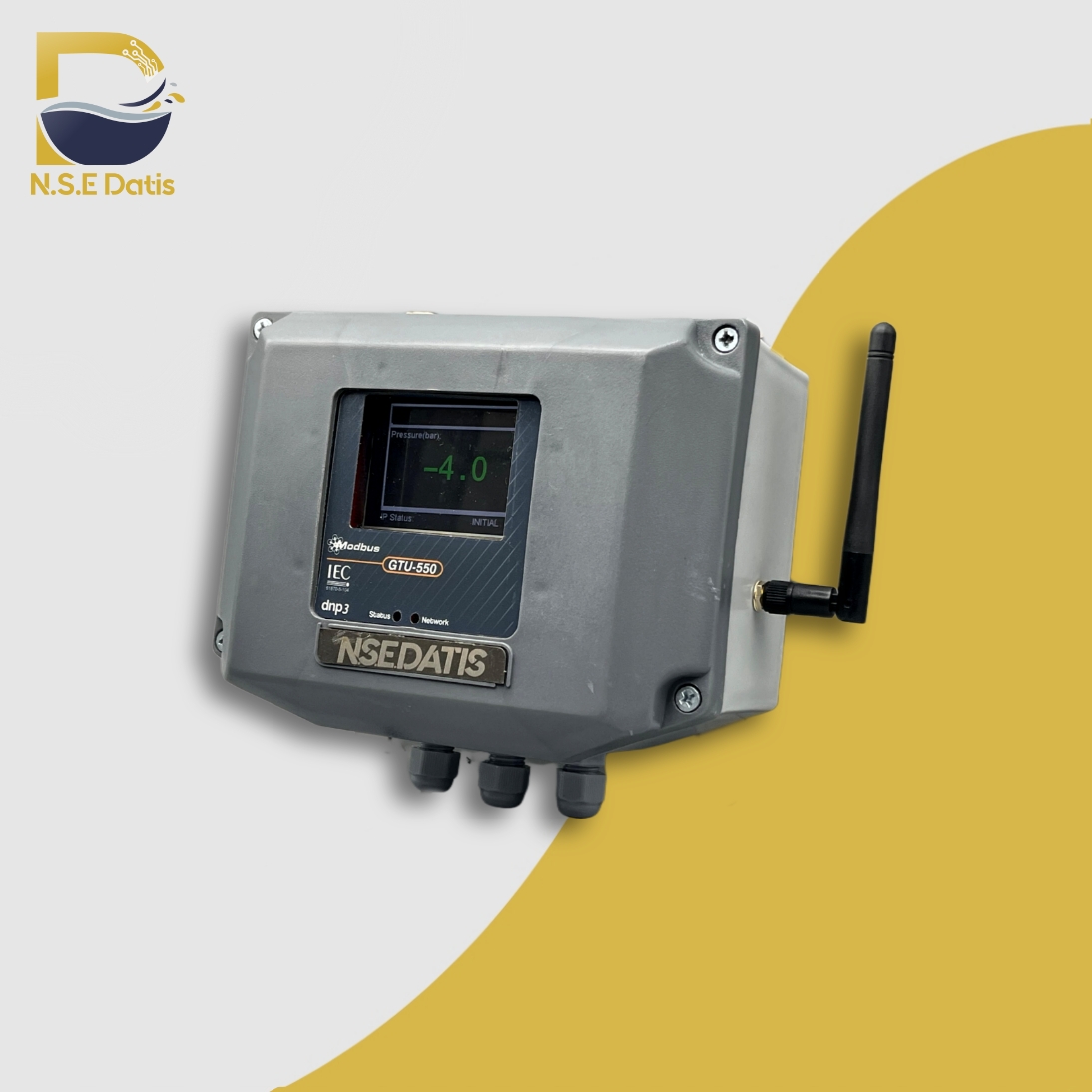

دیتالاگر صنعتی GTU-550 یک دیتالاگر صنعتی پیشرفته و قابل اعتماد است که برای جمع‌آوری، ثبت، نمایش و ارسال داده‌های تجهیزات ابزاردقیق نظیر فلومترها، سنسورهای فشار و ارتفاع طراحی شده است.
فناوری های دیتالاگر GTU-550
این دستگاه با بهره‌گیری از فناوری GSM/GPRS و پشتیبانی کامل از ارتباطات سیم‌کارتی و شبکه‌های مانیتورینگ، راهکاری مناسب برای نظارت از راه دور و آنی بر فرآیندهای حیاتی در صنایع آب و فاضلاب، نیروگاه‌ها، مخازن تحت فشار، خطوط انتقال و ایستگاه‌های پمپاژ به شمار می‌آید.
ویژگی‌های اصلی دیتالاگر صنعتی GTU-550
| قابلیت | توضیحات |
| ارسال داده آنلاین | پشتیبانی از ارسال اطلاعات از طریق GSM/GPRS به سرور شرکت آبفا یا پنل مانیتورینگ شرکت داتیس |
| حافظه داخلی با ظرفیت بالا | ذخیره اطلاعات تا ۵ سال (بازه ثبت پیش‌فرض ۳ دقیقه) و عدم محدودیت در انتخاب حافظه |
| ثبت دوره‌ای و دسته‌بندی‌شده | ذخیره اطلاعات در فولدرهای ماهانه با نمایش تاریخ، ساعت، مقدار فشار و آنتن‌دهی |
| پشتیبانی از سنسورهای متنوع | امکان اتصال انواع فلومتر مغناطیسی، التراسونیک، سنسورهای هیدرواستاتیک، راداری و فشاری |
| نمایشگر TFT رنگی | نمایش گرافیکی مقادیر اندازه‌گیری شده، اطلاعات سیستمی، مقدار آنتن و مشخصات مشترک (سفارشی) |
| ورودی و خروجی‌های صنعتی | دو ورودی آنالوگ ایزوله‌شده، ورودی و خروجی RS485 با قابلیت برنامه‌ریزی |
| پشتیبانی از پیامک و تنظیمات از راه دور | تنظیم دستگاه، بررسی وضعیت و اعلام هشدارها از طریق SMS و منو داخلی |
| قابل نصب بر روی پنل خورشیدی | پشتیبانی از تغذیه 9 تا 36 ولت DC با ایزولاسیون کامل و مصرف بهینه انرژی |
| امنیت بالا | قابلیت تعریف رمز عبور، تخصیص شماره سیم‌کارت، محدودیت دسترسی کاربران |
نرم‌افزار مانیتورینگ و گزارش‌گیری دیتالاگر صنعتی GTU-550
دستگاه GTU-550 قابلیت اتصال به سامانه مانیتورینگ SCADA شرکت داتیس را دارد. این سامانه امکانات زیر را ارائه می‌دهد:
- نمایش لحظه‌ای داده‌ها به‌صورت گراف و جدول
- گزارش‌گیری PDF از اطلاعات روزانه، هفتگی یا ماهانه
- ارسال هشدارها به چندین شماره موبایل در شرایط بحرانی
- اعلام وضعیت سیم‌کارت (شارژ، اپراتور، نوع خط)
- مدیریت کاربران، تعریف سطح دسترسی و مشاهده لاگ ورود
گزینه‌های سفارشی
- قابلیت تعریف بازه ثبت اطلاعات بین ۱ ثانیه تا ۶۰ دقیقه
- خروجی رله و ترمینال هشدار برای سطوح حدی مختلف
- ارتباط با تجهیزات خاص از طریق پروتکل Modbus RTU یا اختصاصی
- امکان طراحی ویژه با توجه به نیازهای شرکت‌های آب و فاضلاب
موارد کاربرد
- ایستگاه‌های پمپاژ و خطوط انتقال آب
- پایش مخازن ذخیره با سنسورهای ارتفاع
- مانیتورینگ فشار در شبکه‌های توزیع
- ثبت دبی فلومترهای مغناطیسی و التراسونیک
- پروژه‌های انتقال از راه دور (Remote Data Acquisition)
طراحی و پشتیبانی ۱۰۰٪ ایرانی
دستگاه GTU-550 به‌صورت کامل توسط تیم فنی شرکت نوآوران صنعت الکترونیک داتیس طراحی و پشتیبانی می‌شود. این امر نه تنها تضمین کیفیت و پایداری عملکرد را فراهم می‌سازد، بلکه امکان شخصی‌سازی، توسعه سفارشی و خدمات پس از فروش مستمر را برای پروژه‌های صنعتی و دولتی فراهم می‌آورد.
مشخصات فنی خلاصه
| ویژگی | مقدار |
| تغذیه ورودی | 9–36 VDC (ایزوله) |
| ورودی آنالوگ | 2 عدد ایزوله (مثلاً 4–20mA) |
| ارتباط دیجیتال | RS-485 (ورودی و خروجی) |
| ارتباط بی‌سیم | GSM/GPRS با سیم‌کارت داخلی |
| نمایشگر | TFT رنگی (سفارشی) |
| حافظه داخلی | تا 8GB با ثبت ماهانه |
| بازه ثبت اطلاعات | قابل تنظیم از 1 ثانیه تا 60 دقیقه |
| پشتیبانی از پنل خورشیدی | دارد |
| تنظیم از راه دور | از طریق پیامک یا نرم‌افزار |
سؤالات متداول درباره دیتالاگر صنعتی GTU-550
۱. دیتالاگر GTU-550 چه کاربردی دارد؟
دیتالاگر GTU-550 برای ثبت، ذخیره و ارسال اطلاعات سنسورهایی مانند فلومتر، فشارسنج و ارتفاع‌سنج در پروژه‌های صنعتی و تأسیساتی طراحی شده است. این دستگاه به‌ویژه در پروژه‌های آب و فاضلاب، پمپاژ، مخازن و پایش از راه دور کاربرد فراوان دارد.
۲. اطلاعات چگونه ارسال می‌شوند؟
اطلاعات اندازه‌گیری‌شده از طریق شبکه GSM/GPRS به سامانه مانیتورینگ داتیس یا سرور شرکت‌های مشتری (مانند آبفا) ارسال می‌شود. در صورت قطع آنتن یا شارژ، اطلاعات در حافظه داخلی ذخیره شده و بعد از اتصال مجدد، به سرور منتقل می‌شوند.
۳. آیا امکان تنظیم از راه دور وجود دارد؟
بله. با استفاده از پیامک (SMS) و یا پنل نرم‌افزاری، می‌توان تنظیمات اصلی دستگاه مانند بازه ثبت، فعال‌سازی GPRS، شماره سیم‌کارت و زمان واقعی را انجام داد.
۴. آیا دیتالاگر صنعتی GTU-550 با پنل خورشیدی کار می‌کند؟
بله، این دستگاه قابلیت اتصال به منبع تغذیه DC بین 9 تا 36 ولت را دارد و به‌صورت ایزوله طراحی شده است؛ بنابراین می‌توان آن را به راحتی با سیستم خورشیدی تغذیه نمود.
۵. چه نوع سنسورهایی به دیتالاگر صنعتی GTU-550 قابل اتصال هستند؟
دستگاه GTU-550 از سنسورهای آنالوگ (4–20mA)، RS485 و همچنین تجهیزات دارای پروتکل Modbus RTU پشتیبانی می‌کند. انواع فلومتر مغناطیسی، التراسونیک، سنسور فشار هیدرواستاتیک، راداری و خازنی به آن قابل اتصال هستند.
۶. در صورت نبود آنتن یا قطع اینترنت، چه اتفاقی می‌افتد؟
دستگاه اطلاعات را در حافظه داخلی خود تا ۵ سال (بسته به بازه ثبت) ذخیره می‌کند و پس از برقراری ارتباط مجدد، آخرین داده‌ها را به سرور ارسال می‌کند. هیچ داده‌ای از بین نمی‌رود.
۷. آیا می‌توان بازه ثبت اطلاعات را تغییر داد؟
بله. بازه زمانی ثبت اطلاعات از ۱ ثانیه تا ۶۰ دقیقه قابل تنظیم است. مقدار پیش‌فرض ۳ دقیقه بوده و بسته به نیاز پروژه قابل تغییر است.
۸. آیا خروجی رله برای اعلام هشدار نیز وجود دارد؟
در نسخه‌های سفارشی دستگاه، امکان تعریف خروجی رله و زیررله قابل برنامه‌ریزی وجود دارد. این قابلیت برای اعلان آلارم در شرایط خاص (مثلاً افت فشار یا پر شدن مخزن) بسیار کاربردی است.
۹. چطور می‌توان گزارش‌ها را مشاهده یا دانلود کرد؟
اطلاعات در سامانه مانیتورینگ داتیس به‌صورت نمودار و جدول قابل مشاهده است. همچنین امکان خروجی گرفتن فایل PDF از گزارش‌های روزانه، ماهانه یا سفارشی فراهم شده است.
۱۰. آیا دیتالاگر صنعتی GTU-550 برای استفاده در پروژه‌های آبفا مورد تأیید است؟
بله. این محصول به‌طور کامل توسط شرکت نوآوران صنعت الکترونیک داتیس طراحی شده و در چندین پروژه آب و فاضلاب شهری نصب و بهره‌برداری شده است. همچنین امکان سفارشی‌سازی مطابق نیازهای فنی سازمان‌های آبفا وجود دارد.
