مشخصات فنی فلومتر مغناطیسی Euromag
| نوع فلومتر | فلومتر الکترومغناطیسی (Magnetic Flow Meter) |
| اصل اندازهگیری | قانون فارادی (القای ولتاژ متناسب با سرعت سیال رسانا) |
| سیال قابل اندازهگیری | مایعات رسانا (آب، فاضلاب، محلولهای شیمیایی و…) |
| بازه سایز (قطر لوله) | معمولاً DN15 تا DN3000 (بسته به مدل و پیکربندی) |
| محدوده دبی قابل اندازهگیری | از دبیهای کم تا بسیار بالا (وابسته به سایز، سرعت جریان و مدل) |
| دقت اندازهگیری | معمولاً ±0.2% تا ±0.5% از خوانش (بسته به مدل) |
| رزولوشن | تا 0.01% از جریان اندازهگیریشده (بسته به مدل) |
| دمای کاری محیط | معمولاً -20 تا +60°C |
| دمای سیال | معمولاً -40 تا +150°C (وابسته به لاینینگ/مدل) |
| فشار کاری | معمولاً تا 16 بار (بسته به مدل/کلاس فلنج) |
| بدنه و متریال | بدنه مقاوم صنعتی (مدلهای مختلف با متریالهای ضدخوردگی) |
| پوشش داخلی (Lining) | تنوع لاینینگ بسته به سیال (برای انتخاب دقیق باید نوع سیال مشخص شود) |
| خروجیها | 4–20mA، Pulse، و سایر خروجیها (بسته به مدل) |
| پروتکلهای ارتباطی | RS-485، Modbus، HART (بسته به مدل) |
| تغذیه | 24V DC یا 220V AC (بسته به مدل) |
| درجه حفاظت | IP65 / IP67 (و بسته به مدل، گزینههای بالاتر) |
| نصب | فلنجی/ویفری (طبق استانداردهای رایج DIN / ANSI / JIS بسته به مدل) |
| قابلیتهای تکمیلی | نمایشگر LCD، حافظه داخلی، کالیبراسیون دستی/خودکار، (در برخی مدلها) Multi-frequency |

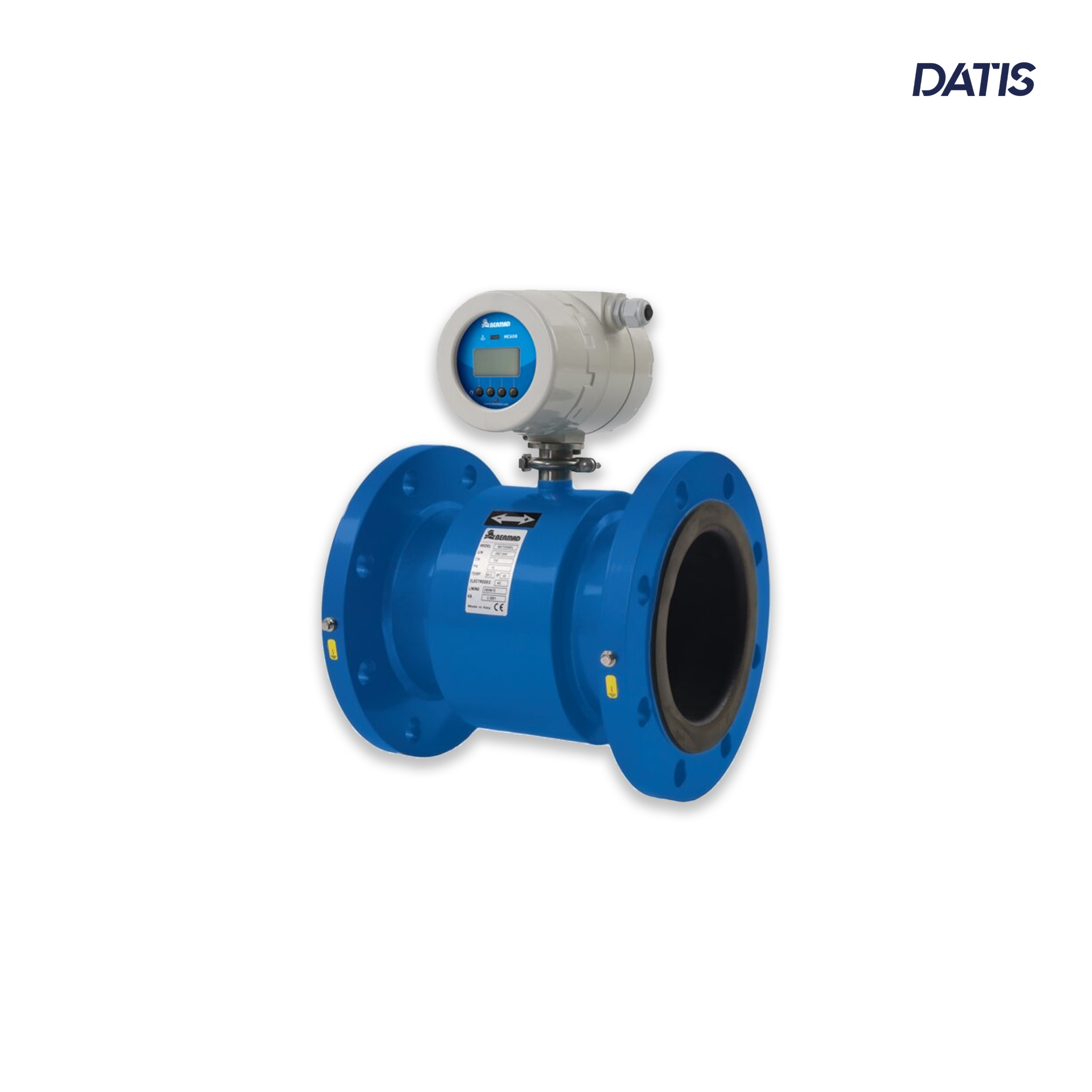

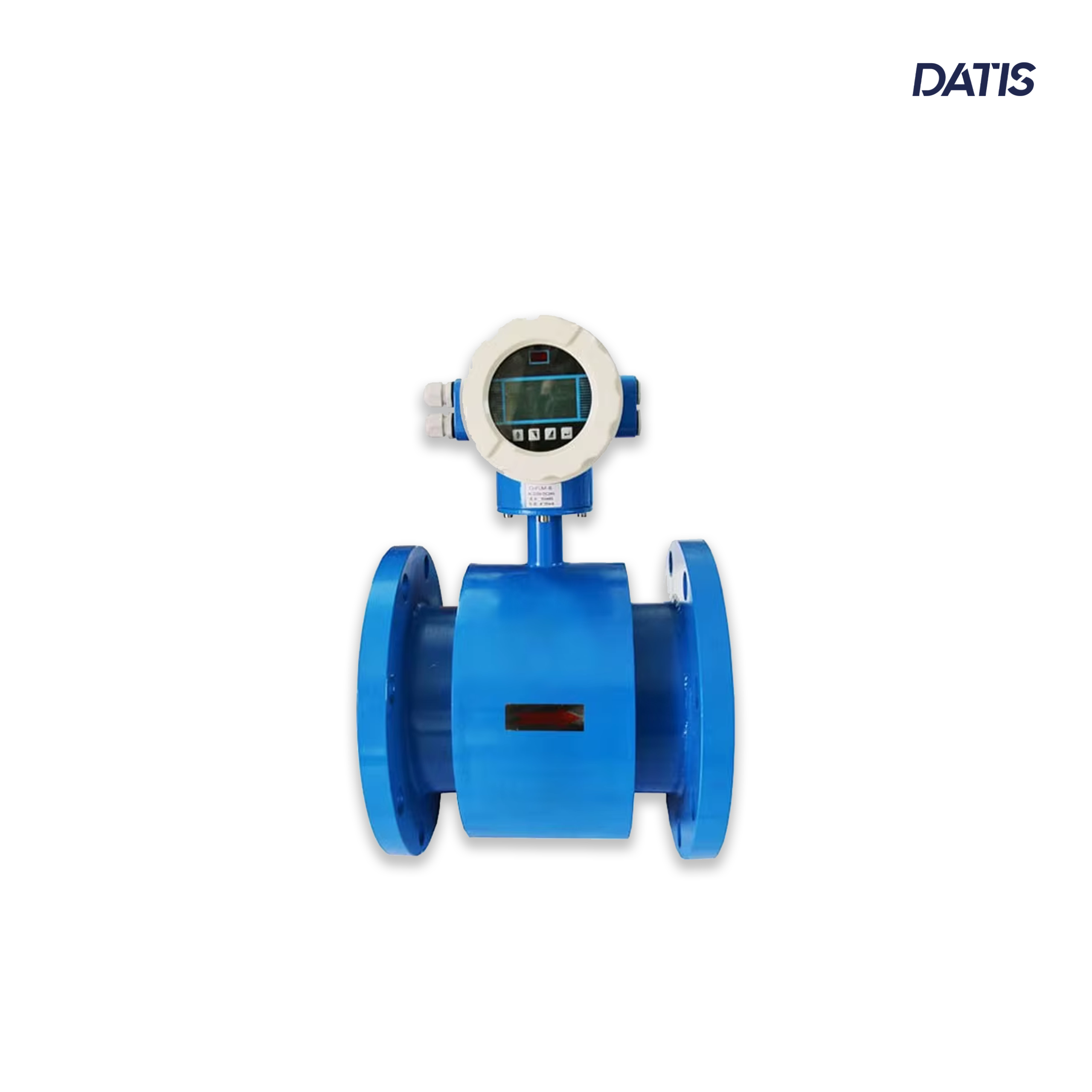

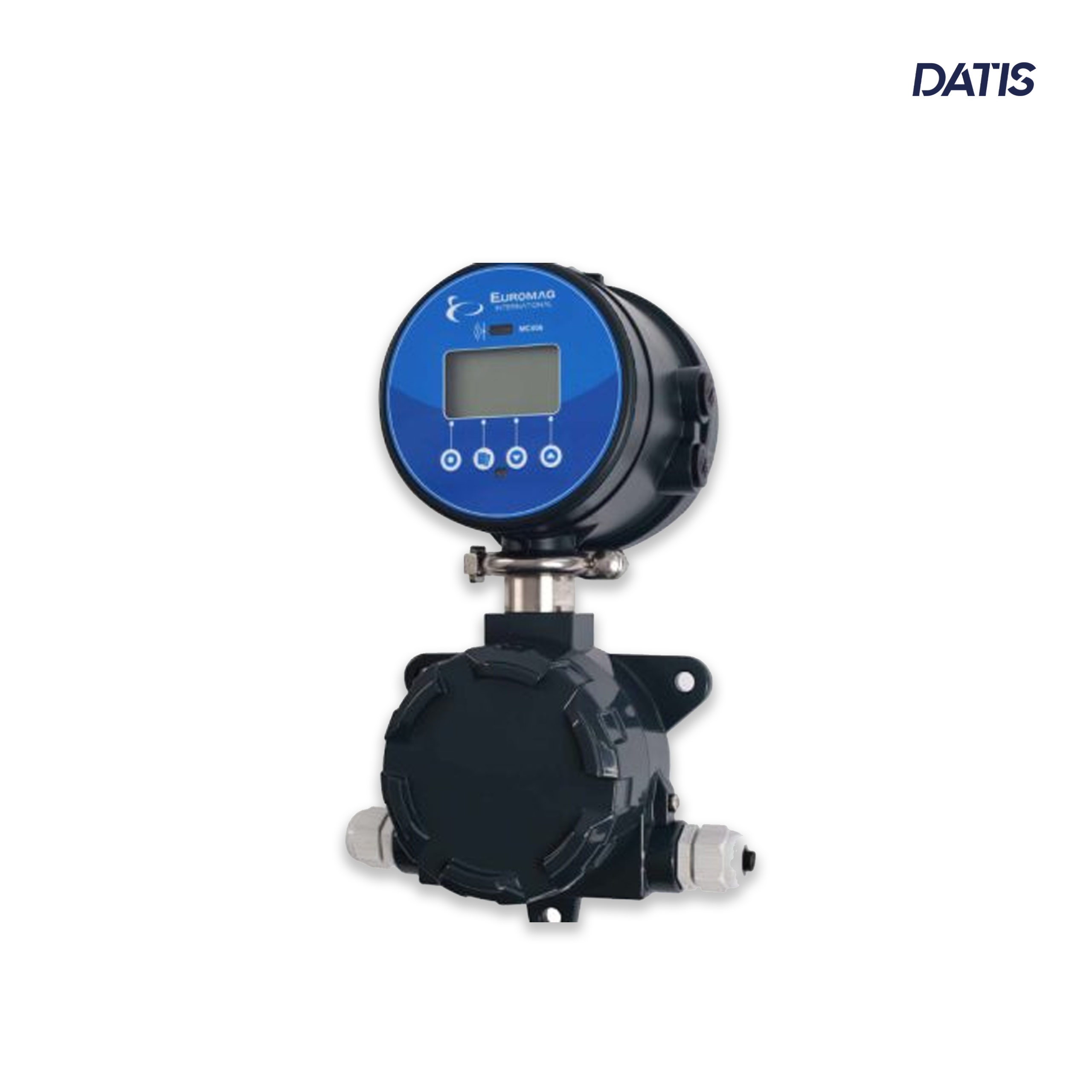

فلومتر مغناطیسی Euromag چیست؟
فلومترهای مغناطیسی Euromag از خانوادهی فلومترهای الکترومغناطیسی هستند که برای اندازهگیری دقیق
دبی مایعات رسانا طراحی شدهاند. به دلیل نبود قطعات متحرک، این فلومترها در بسیاری از
پروژههای آب و فاضلاب، صنایع شیمیایی، غذایی و سایر فرآیندهای صنعتی بهعنوان راهکار دقیق و کمهزینه از نظر نگهداری
استفاده میشوند.
نحوه عملکرد فلومتر Euromag (قانون فارادی)
اساس کار فلومتر مغناطیسی بر قانون فارادی است: زمانی که سیال رسانا از میان میدان مغناطیسی عبور میکند،
ولتاژی متناسب با سرعت سیال در الکترودها القا میشود. دستگاه این ولتاژ را اندازهگیری کرده و آن را به
دبی حجمی تبدیل میکند. چون در مسیر جریان مانع مکانیکی وجود ندارد، معمولاً افت فشار قابلتوجهی ایجاد نمیشود.
ویژگیها و مزایای فلومتر مغناطیسی Euromag
- دقت بالا: معمولاً در بازه ±0.2% تا ±0.5% از خوانش (بسته به مدل)
- بدون قطعات متحرک: کاهش استهلاک، افزایش طول عمر و کاهش هزینه تعمیرات
- سازگار با طیف وسیع مایعات رسانا: آب خام، آب تصفیهشده، فاضلاب، محلولهای شیمیایی و…
- بدنه و متریال مقاوم: مناسب محیطهای صنعتی و سیالات خورنده (با انتخاب صحیح لاینینگ/الکترود)
- ارتباطات صنعتی: امکان یکپارچهسازی با PLC/SCADA از طریق Modbus/RS485/HART (بسته به مدل)
- پایداری در شرایط عملیاتی مختلف: عملکرد مطمئن در تغییرات فشار/دما در محدوده طراحی
- در برخی مدلها Multi-frequency: کمک به پایداری بهتر سیگنال در شرایط خاص فرآیندی
کاربردهای فلومتر مغناطیسی Euromag
- آب و فاضلاب: آب خام، آب تصفیهشده، فاضلاب شهری و صنعتی
- صنایع شیمیایی: کنترل جریان مواد شیمیایی و محلولهای فرآیندی
- نفت و گاز (در کاربردهای مایع رسانا و مناسب با مدل انتخابی): خطوط سرویس و فرآیندی
- غذایی و دارویی: کنترل دقیق جریان در فرآیندهای حساس (با متریال مناسب)
- نیروگاهها: آب خنککننده و سیالات کمکی در سیستمهای قدرت
راهنمای انتخاب و خرید فلومتر مغناطیسی Euromag
برای انتخاب درست فلومتر مغناطیسی، بهتر است این موارد را مشخص کنید تا انتخاب مدل/لاینینگ/الکترود دقیق انجام شود:
- نوع سیال و رسانایی: فلومتر مغناطیسی فقط برای مایعات رسانا مناسب است.
- سایز لوله و محدوده دبی: DN و حداقل/حداکثر دبی مورد نیاز (برای انتخاب سایز دقیق)
- دما و فشار کاری: جهت انتخاب بدنه، لاینینگ و کلاس فلنج
- خورندگی/سایش: برای انتخاب متریال الکترود و پوشش داخلی
- نوع خروجی و پروتکل ارتباطی: 4-20mA، Pulse، RS485/Modbus، HART و…
- درجه حفاظت محیطی: IP مورد نیاز (فضای باز، رطوبت، دفنی، تابلو و…)
محصولات مرتبط
- فلومتر مغناطیسی DMF212
- فلومتر مغناطیسی DMF606
- فلومتر التراسونیک پرتابل DT767
سوالات متداول – فلومتر مغناطیسی Euromag
۱) فلومتر مغناطیسی Euromag برای چه سیالاتی مناسب است؟
برای مایعات رسانا مثل آب، فاضلاب و بسیاری از محلولهای شیمیایی مناسب است. برای مایعات غیررسانا (مثل روغنهای خالص)، فلومتر مغناطیسی گزینه مناسبی نیست.
۲) آیا فلومتر مغناطیسی باعث افت فشار میشود؟
در اغلب مدلها چون مانع مکانیکی در مسیر جریان وجود ندارد، افت فشار قابلتوجهی ایجاد نمیشود (نسبت به فلومترهای دارای قطعات متحرک یا تنگی مسیر).
۳) دقت فلومترهای Euromag چقدر است؟
بسته به مدل، معمولاً در بازه ±0.2% تا ±0.5% از خوانش قرار میگیرد.
۴) چه خروجیها و پروتکلهایی پشتیبانی میشود؟
بسته به مدل میتواند خروجیهای 4–20mA، Pulse و پروتکلهایی مثل RS-485/Modbus و HART را ارائه کند.
