توضیحات
مشخصات فنی فلومتر التراسونیک TUF-2000H
| مدل | TUF-2000H (فلومتر التراسونیک پرتابل Clamp-On) |
| نوع نصب | Clamp-On (بدون برشکاری/سوراخکاری، نصب بیرونی روی لوله) |
| فناوری اندازهگیری | Transit Time (ترانزیت تایم) با کنترل ریزپردازنده |
| رنج قطر لوله | تقریباً 15 تا 5000/6000 میلیمتر (بسته به نوع سنسور و مدل انتخابی) |
| دقت اندازهگیری | کمتر از ±1% |
| خطی بودن (Linearity) | 0.5% |
| تکرارپذیری (Repeatability) | 0.2% |
| دمای کاری سنسور | دو مدل: 30- تا 90+ °C / 30- تا 160+ °C |

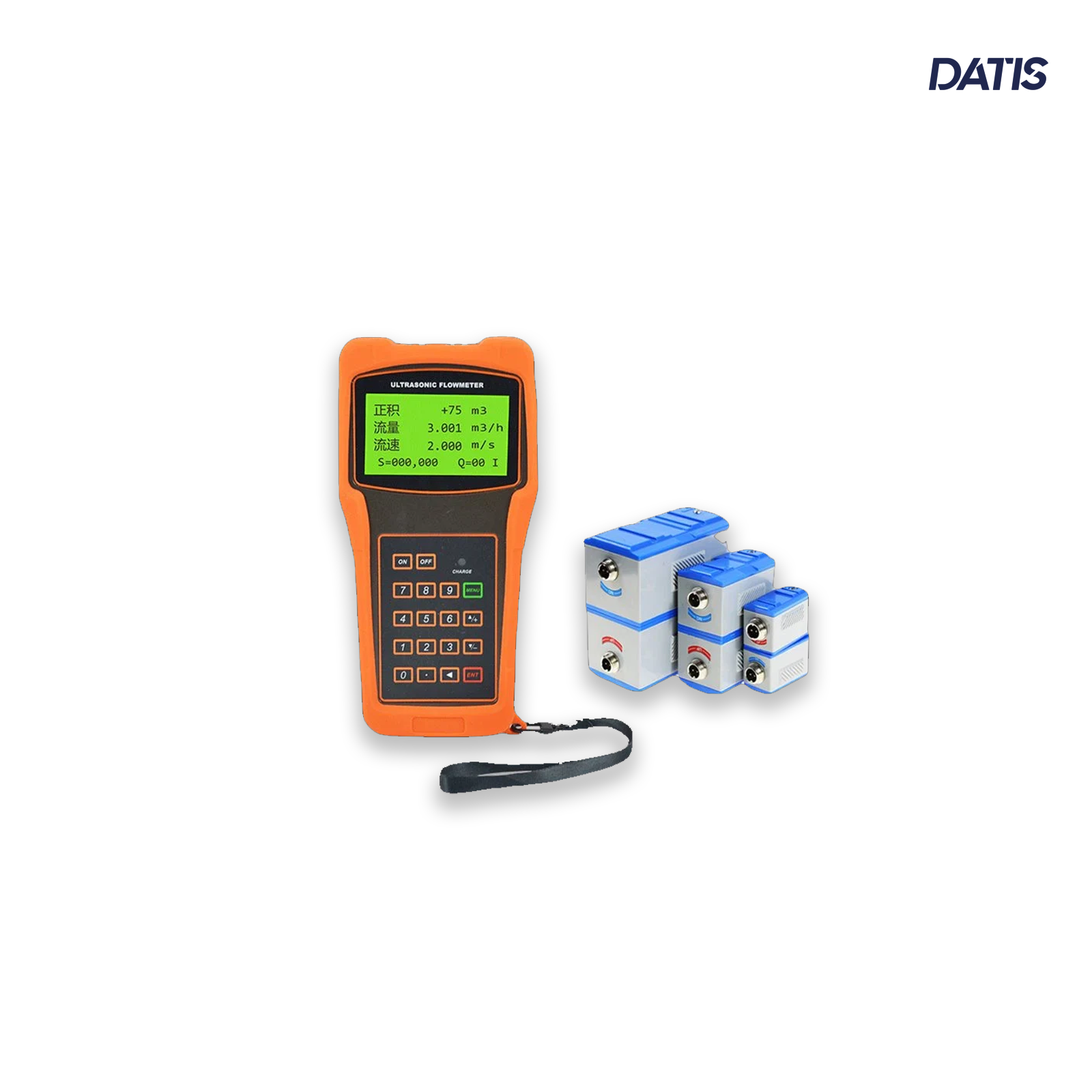

| نمایشگر | LCD بزرگ (جریان لحظهای، انباشته مثبت/منفی/خالص، سرعت، وضعیت کار) |
| منبع تغذیه | AC 110–240V (همراه با باتری داخلی برای کار پرتابل – حدود 8 ساعت استفاده مداوم) |
| صفحه کلید | صفحه کلید لمسی سبک 16 کلیدی + نرمافزار شبیهساز کیبورد |
| دیتالاگر داخلی | 24K (ذخیره بیش از 2000 خط داده اندازهگیری) |
فلومتر التراسونیک TUF-2000H چیست؟

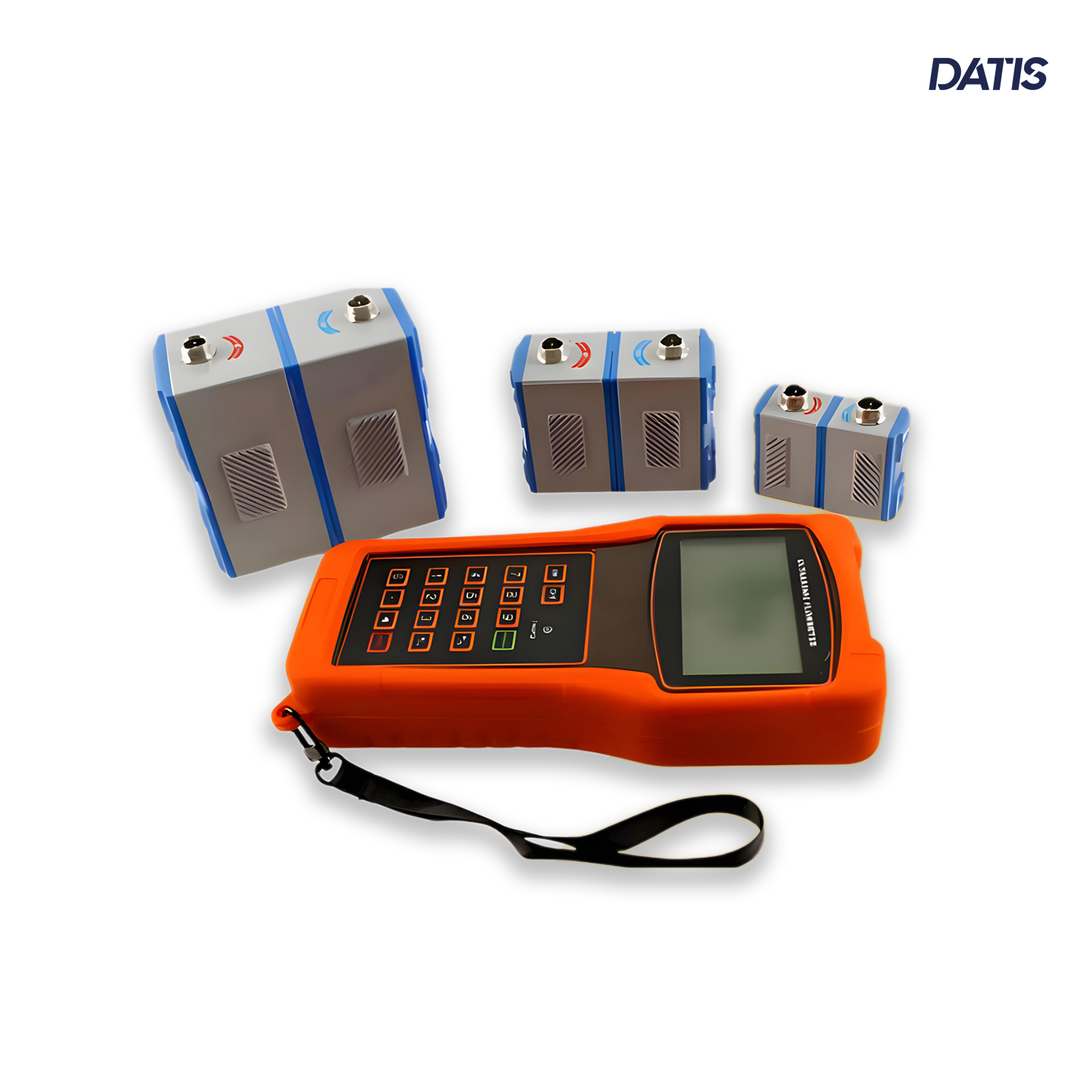

فلومتر التراسونیک پرتابل TUF-2000H یک دبیسنج Clamp-On است که بدون نیاز به برشکاری یا
سوراخکاری، روی بدنه لوله نصب میشود و برای اندازهگیری دبی انواع سیالات در لولههای تحت فشار کاربرد دارد.
این دستگاه به دلیل ماهیت غیرتماسی، امکان نصب روی لولههای با جنسهای مختلف را فراهم میکند
و برای بازرسیهای دورهای، تست ورودی/خروجی سیستم و کنترل مصرف در محل بسیار مناسب است.
نحوه عملکرد فلومتر التراسونیک پرتابل (Transit Time)
TUF-2000H از تکنیک Transit Time استفاده میکند: دو سنسور روی لوله نصب میشوند و امواج فراصوت
را در مسیر موافق جریان و خلاف جریان ارسال/دریافت میکنند. اختلاف زمان عبور این امواج، مبنای محاسبه سرعت سیال و
در نهایت دبی حجمی است. چون سنسورها با سیال تماس ندارند، اندازهگیری بدون ایجاد افت فشار
و بدون تغییر وضعیت جریان انجام میشود.
ویژگیها و مزایای TUF-2000H
- نصب Clamp-On: بدون توقف فرآیند، بدون برشکاری/سوراخکاری
- قابل حمل: مناسب سرویسکاران و تستهای میدانی (کار مداوم با باتری حدود 8 ساعت)
- قابل نصب روی انواع لوله: با جنسهای مختلف (فلزی/پلیمری و …)
- اندازهگیری دو جهته: نمایش جریان رفت و برگشت و حجم تجمعی مثبت/منفی/خالص
- دقت مناسب: دقت کمتر از ±1% (برای کاربردهای صنعتی و پایش/کنترل)
- دیتالاگر داخلی: ذخیره دادهها و گزارشگیری از اندازهگیریها
- نمایشگر LCD بزرگ: دبی لحظهای، سرعت، مجموع و وضعیت عملکرد
کاربردهای فلومتر پرتابل التراسونیک
به دلیل نصب سریع و عدم نیاز به تغییر در خط لوله، فلومتر التراسونیک پرتابل در صنایع مختلف کاربرد دارد؛ از جمله:
- آب و فاضلاب (اندازهگیری ورودی/خروجی تصفیهخانه، شبکه و ایستگاه پمپاژ)
- نفت، گاز و پتروشیمی (پایش دبی در خطوط تحت فشار)
- صنایع غذایی و آشامیدنی (کنترل فرآیندها و پایش مصرف)
- صنایع عمومی و تاسیسات (HVAC، خطوط آب خنککننده و سرویس)
نکات نصب Clamp-On برای نتیجه دقیقتر
- سطح لوله در محل نصب تمیز و یکنواخت باشد؛ رنگ ضخیم/زنگزدگی شدید میتواند کیفیت سیگنال را کاهش دهد.
- کوپلنت مناسب (ژل/گریس مخصوص) برای انتقال بهتر موج استفاده شود.
- تنظیم دقیق قطر خارجی، ضخامت و جنس لوله در منوی دستگاه انجام شود.
- تا حد امکان از محلهایی با حباب، آشفتگی شدید و نزدیک شیر/پمپ فاصله بگیرید.
اطلاعات موردنیاز برای انتخاب و خرید
برای انتخاب سنسور مناسب و ارائه پیشفاکتور، این موارد را اعلام کنید:
- قطر لوله (DN یا قطر خارجی) + ضخامت لوله
- جنس لوله (کربن استیل، استنلس، پلیاتیلن، PVC و …)
- نوع سیال و محدوده دمای سیال
- حداقل و حداکثر دبی مورد انتظار
- نیاز به ثبت داده (دیتالاگر) و مدت زمان پایش
سوالات متداول – فلومتر التراسونیک TUF-2000H
۱) آیا TUF-2000H نیاز به برش لوله یا توقف جریان دارد؟
۲) دقت فلومتر التراسونیک پرتابل TUF-2000H چقدر است؟
۳) روی چه سایز لولهای قابل استفاده است؟
۴) آیا امکان ثبت دادهها وجود دارد؟
