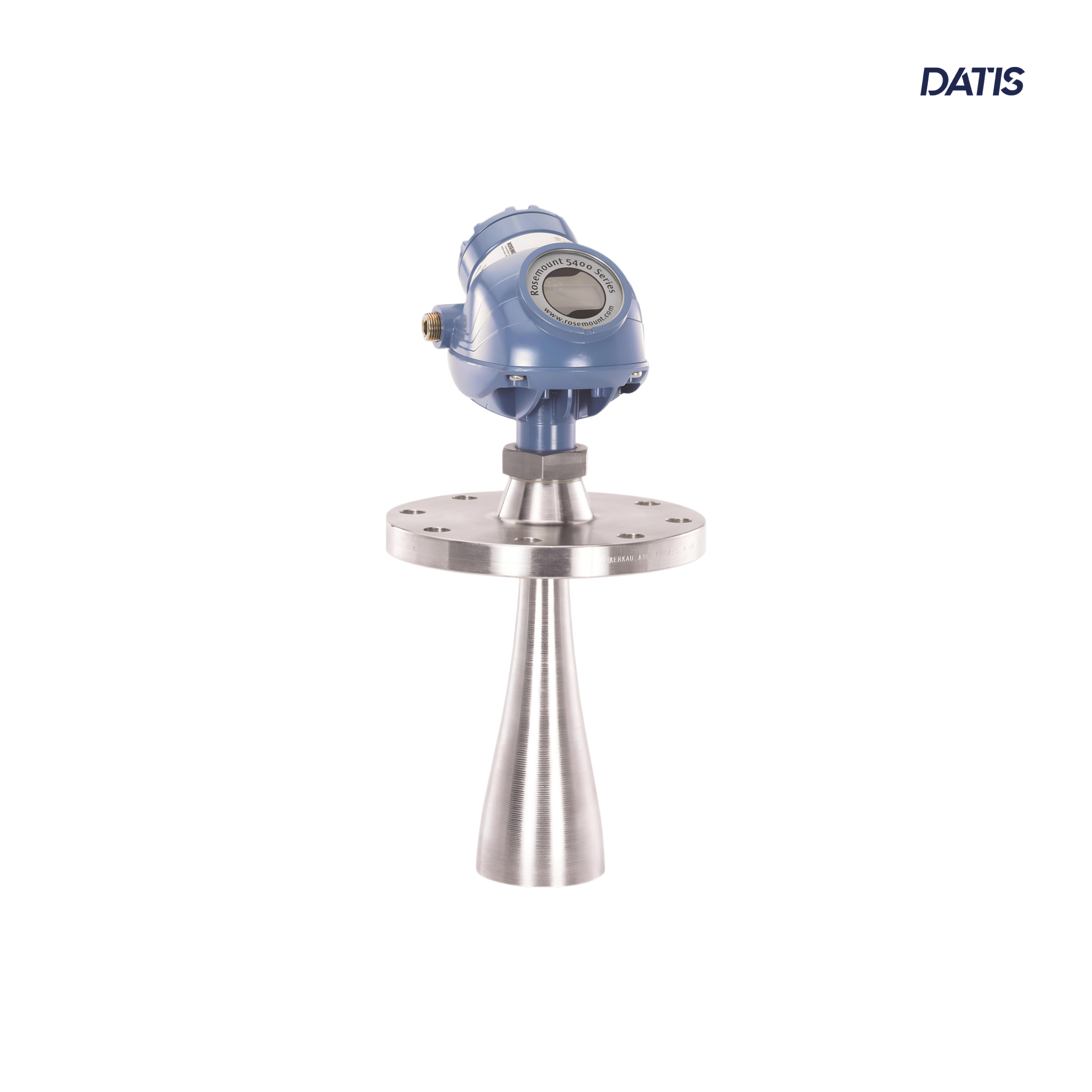

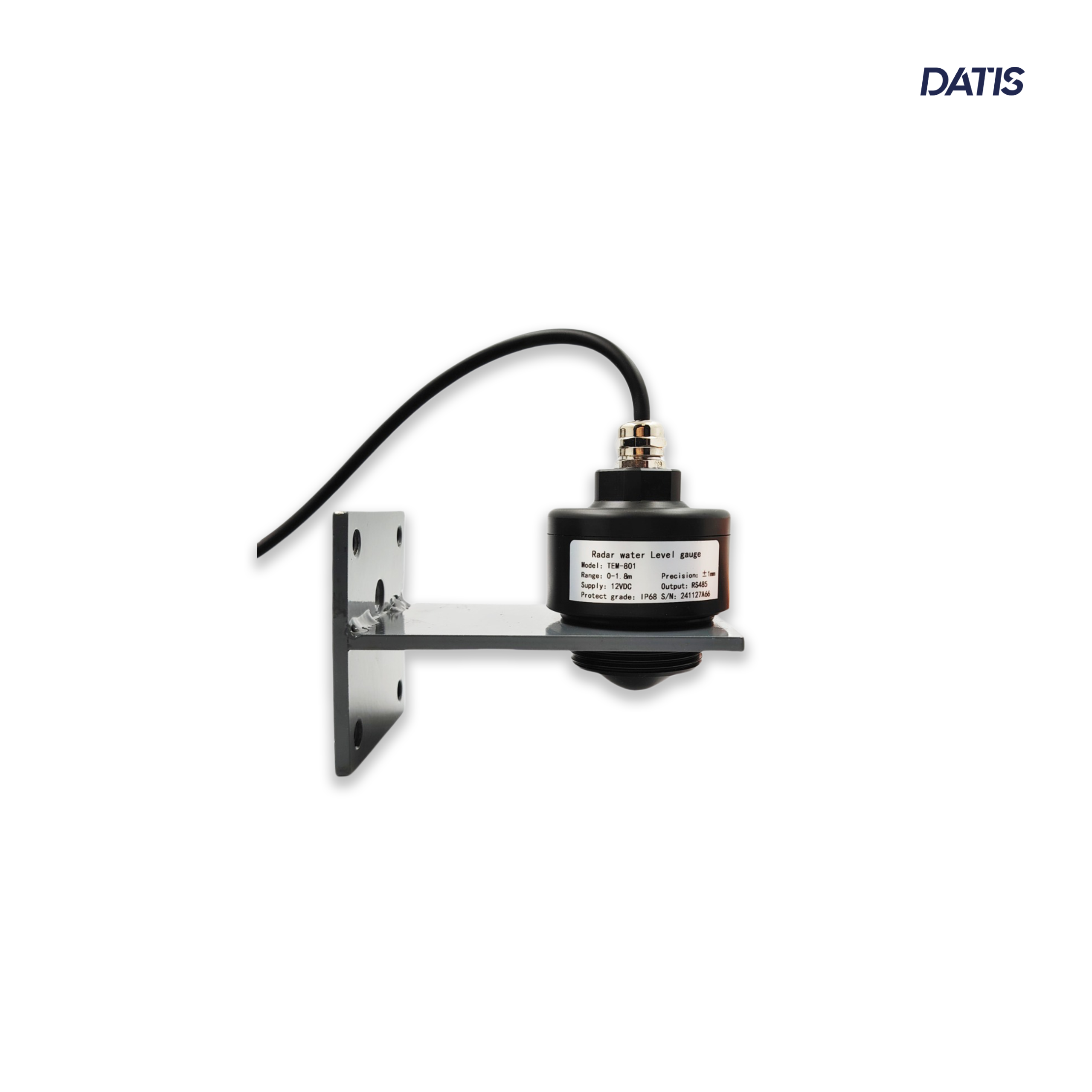

سطح سنج راداری یا لول متر راداری (Radar Level Transmitter) یکی از پیشرفته‌ترین ابزارهای اندازه‌گیری سطح مایعات و جامدات در مخازن صنعتی است. این دستگاه با استفاده از امواج الکترومغناطیسی با فرکانس بالا، بدون تماس مستقیم با ماده، سطح آن را با دقت بالا اندازه‌گیری می‌کند.

معرفی سطح سنج راداری

سطح‌سنج‌های راداری با ارسال امواج الکترومغناطیسی به سطح ماده و دریافت بازتاب آن، فاصله تا سطح را اندازه‌گیری می‌کنند. این فناوری به دلیل دقت بالا و عدم تأثیرپذیری از شرایط محیطی، در صنایع مختلفی مانند نفت و گاز، شیمیایی، غذایی و آب و فاضلاب کاربرد دارد.

مشخصات فنی لول متر راداری

• دقت اندازه‌گیری: ±2 میلی‌متر در مدل‌های دقیق مانند Endress+Hauser FMR52.

• فرکانس کاری: معمولاً در باند K (26 گیگاهرتز) یا W (80 گیگاهرتز) برای دقت بالاتر.

• دمای عملیاتی: از -196 تا +450 درجه سانتی‌گراد، بسته به مدل و جنس بدنه.

• فشار عملیاتی: تا 160 بار در مدل‌های مقاوم به فشار بالا.

• جنس بدنه و آنتن: استیل ضدزنگ، PTFE، پلاستیک مقاوم به مواد شیمیایی، بسته به کاربرد.

• خروجی سیگنال: 4-20 میلی‌آمپر، HART، Profibus، Modbus و سایر پروتکل‌های صنعتی.

• کلاس حفاظتی: IP67 یا بالاتر برای مقاومت در برابر گرد و غبار و آب.

انواع سنسور ارتفاع سنج راداری

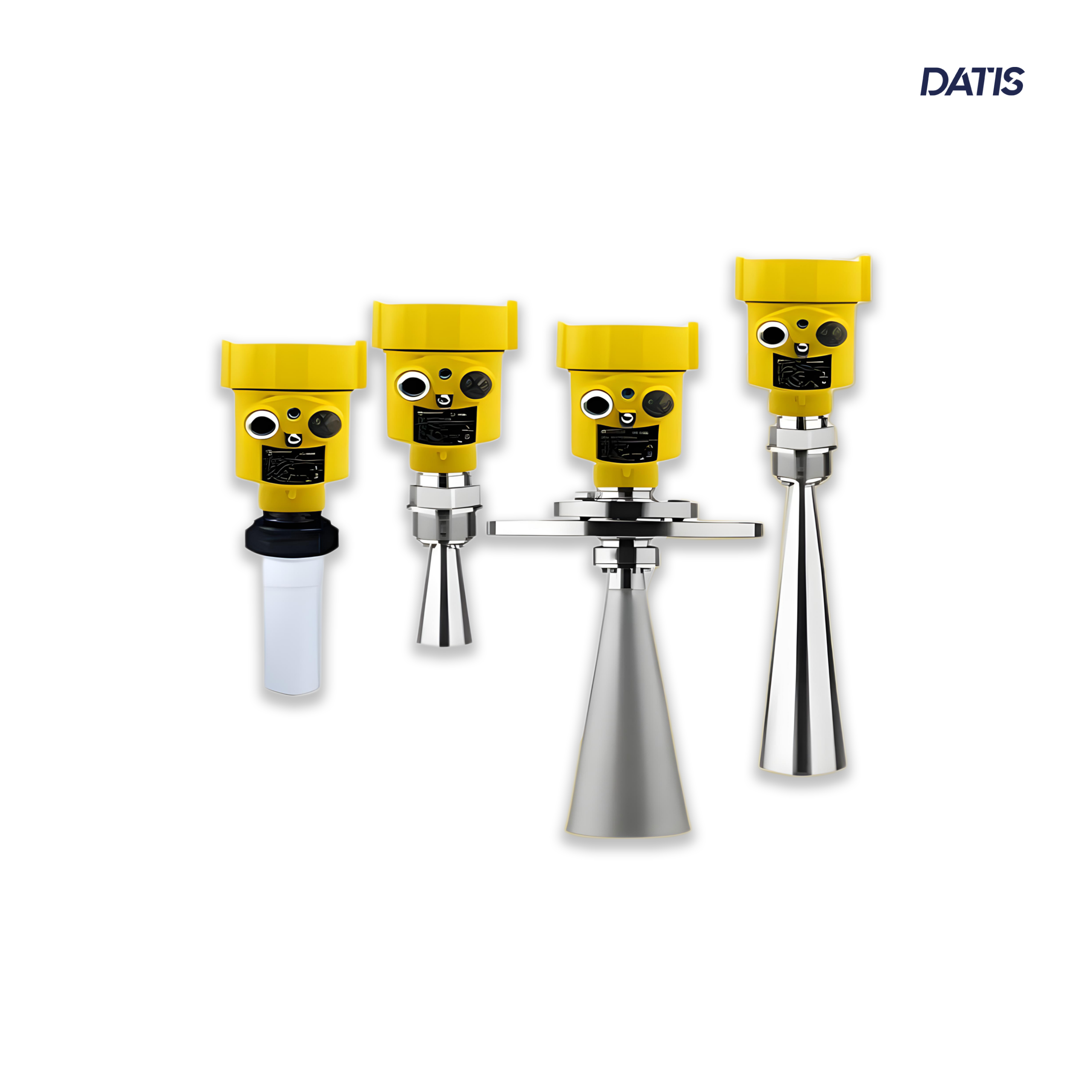

سنسور VEGA

• ساخت کشور آلمان
• دمای کاری 40- تا 80 درجه ی سانتیگراد
• فشار کاری 0.2- تا 2 بار
• دقت 4± میلیمتر
• جنس بدنه PVDF
• دارای خروجی RS485, 4-20ma
• ولتاژ کار و جریان مصرفی : 12 ولت 300 میلی آمپر
• جنس بدنه سنسور: پلاستیک یا استیل ضد زنگ
• سرعت پاسخ: حداقل 0.5 ثانیه

سنسور Endress

• ساخت کشور آلمان
• دمای کاری 40- تا 80 درجه ی سانتیگراد
• فشار کاری 0.7- تا 3 بار
• دقت 4± میلیمتر
• جنس بدنه PVDF
• دارای خروجیHART Profibus, 4-20ma
• ولتاژ کار و جریان مصرفی : 24 ولت دی سی 9859+6
• جنس بدنه سنسور: پلاستیک یا استیل ضد زنگ
• سرعت پاسخ: حداقل 0.3 ثانیه
• اندازه گیری پیوسته سطوح مایع و جامد حجمی و ارسال دیتا با پروتکل های استاندارد
• کمترین نیاز به تعمیر و نگهداری با توجه به غیر تماسی بودن روش التراسونیک
• عدم وجود قطعه متحرک در سنسور و نمایشگر
• تعبیه چند خروجی برای کنترل پروژه و ارتباط با PLC
• مقاومت بالا به محدوده وسیعی از مواد شیمیایی
• قابلیت اندازه گیری تغییرات ارتفاع بسیار کم
• دارای سیستم ارسال اطلاعات GSM/GPRS
• قابلیت نمایش اطلاعات ارتفاع سنج برروی سایت مانیتورینگ https://www.datisscada.com/
• دارای دیتالاگر جهت ثبت اطلاعات در حافظه داخلی
• امکان نمایش مقدار اندازه گیری در واحدهای mm, cm

انواع سطح سنج راداری

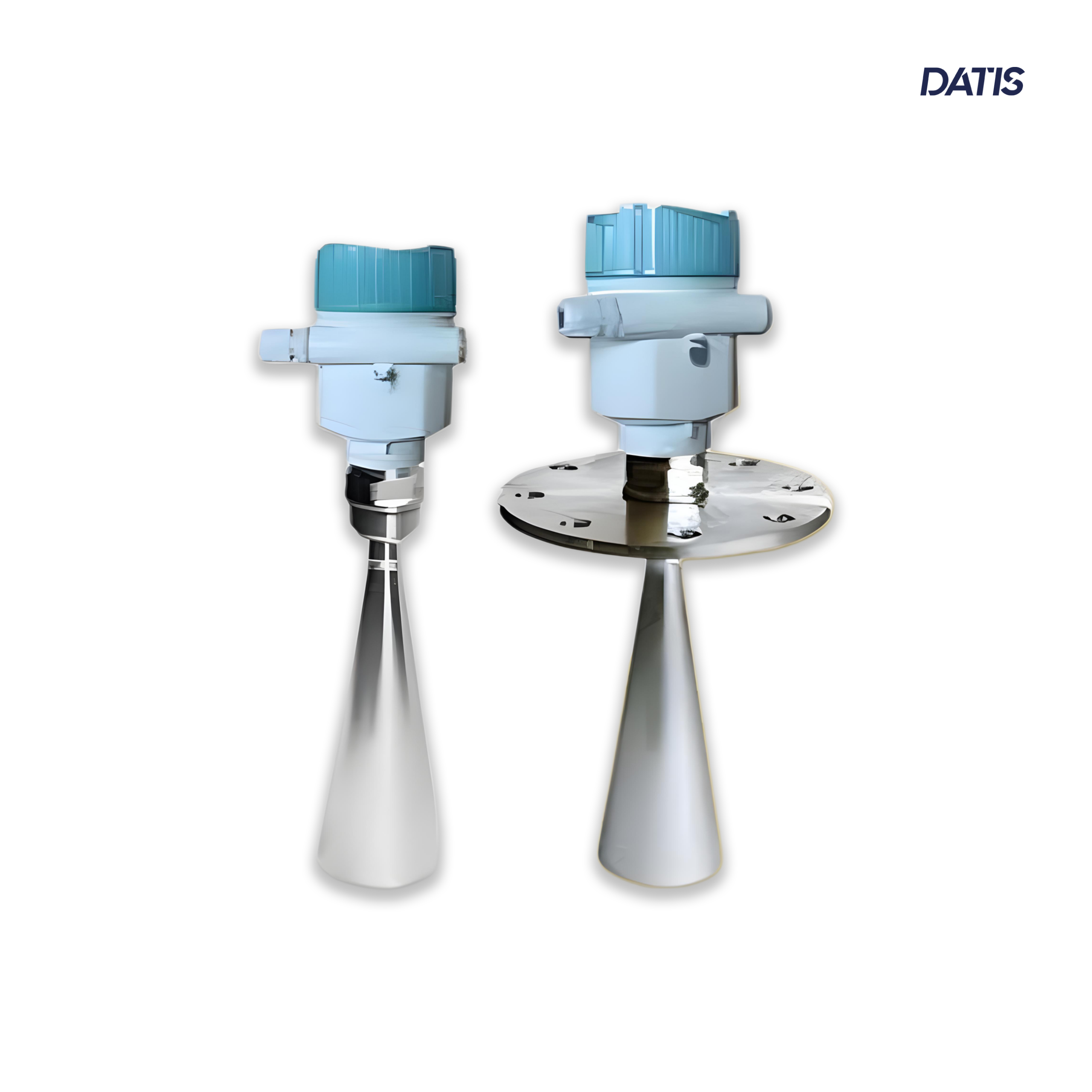

1. سطح سنج راداری غیرتماسی (Non-Contact Radar)

این نوع از لول متر های راداری امواج راداری را بدون تماس مستقیم با ماده ارسال و دریافت می‌کنند. مناسب برای مایعات خورنده، دما و فشار بالا، و محیط‌های دارای بخار یا گرد و غبار.

2. سطح سنج راداری هدایت‌شده (Guided Wave Radar – GWR)

در این نوع لول متر های راداری ، امواج راداری از طریق یک پروب یا کابل به سطح ماده هدایت می‌شوند. مناسب برای مایعات با دی‌الکتریک پایین، محیط‌های پر از فوم یا بخار، و مخازن با فضای محدود.

کاربردهای سطح سنج راداری

• صنایع نفت و گاز: اندازه‌گیری سطح مخازن نفت خام، بنزین، گازوئیل و سایر مواد نفتی.

• صنایع شیمیایی و پتروشیمی: کنترل سطح مواد شیمیایی خطرناک و خورنده در راکتورها و مخازن ذخیره‌سازی.
• صنایع غذایی و نوشیدنی: اندازه‌گیری سطح مایعات و مواد جامد در مخازن ذخیره‌سازی و فرآیندهای تولید.
• مدیریت آب و فاضلاب: نظارت بر سطح آب در مخازن ذخیره‌سازی، تصفیه‌خانه‌ها و استخرها.
• صنایع معدنی و فلزات: اندازه‌گیری سطح مواد جامد در سیلوها، هاپرها و مخازن ذخیره‌سازی.

مزایای استفاده از لول متر راداری

• دقت بالا: اندازه‌گیری دقیق سطح حتی در شرایط سخت محیطی.
• عدم تماس با ماده: کاهش خطر خوردگی و آلودگی، مناسب برای مواد خورنده و سمی.
• عملکرد پایدار: عدم تأثیرپذیری از تغییرات دما، فشار، چگالی و ویسکوزیته.

• نصب و نگهداری آسان: بدون قطعات متحرک، کاهش نیاز به تعمیرات و نگهداری.

• طول عمر بالا: مناسب برای استفاده طولانی‌مدت در محیط‌های صنعتی.

معایب سطح سنج راداری

• • حساسیت به رسوب: در صورت تشکیل رسوب بر روی آنتن، ممکن است دقت اندازه‌گیری کاهش یابد

  • هزینه بالا: نسبت به سایر روش‌های اندازه‌گیری سطح، قیمت بالاتری دارد

سوالات متداول

1. تفاوت بین ارتفاع سنج راداری و اولتراسونیک چیست؟

سطح‌سنج راداری از امواج الکترومغناطیسی استفاده می‌کند و برای محیط‌های سخت و خورنده مناسب است، در حالی که سطح‌سنج اولتراسونیک از امواج صوتی استفاده می‌کند و ممکن است تحت تأثیر بخار، گرد و غبار و تغییرات دما قرار گیرد.

باید به عواملی مانند نوع ماده (مایع یا جامد)، دما و فشار محیط، وجود بخار یا فوم، و نیاز به دقت اندازه‌گیری توجه کرد.

3. آیا سطح‌سنج راداری برای مواد جامد مناسب است؟

بله، برخی مدل‌های سطح‌سنج راداری برای اندازه‌گیری سطح مواد جامد مانند پودرها، گرانول‌ها و دانه‌ها طراحی شده‌اند.

4. آیا لول متر راداری نیاز به کالیبراسیون دارد؟

بله، برای اطمینان از دقت اندازه‌گیری، کالیبراسیون دوره‌ای توصیه می‌شود.

5. آیا ارتفاع سنج راداری در مخازن تحت فشار قابل استفاده است؟

بله، بسیاری از مدل‌های سطح‌سنج راداری برای استفاده در مخازن تحت فشار بالا طراحی شده‌اند.

نتیجه‌گیری

سطح‌سنج راداری با دقت بالا، عملکرد پایدار و قابلیت استفاده در شرایط سخت محیطی، یکی از بهترین گزینه‌ها برای اندازه‌گیری سطح مایعات و جامدات در صنایع مختلف است. با انتخاب مدل مناسب بر اساس نیازهای خاص هر کاربرد، می‌توان از مزایای این فناوری بهره‌مند شد.
