توضیحات

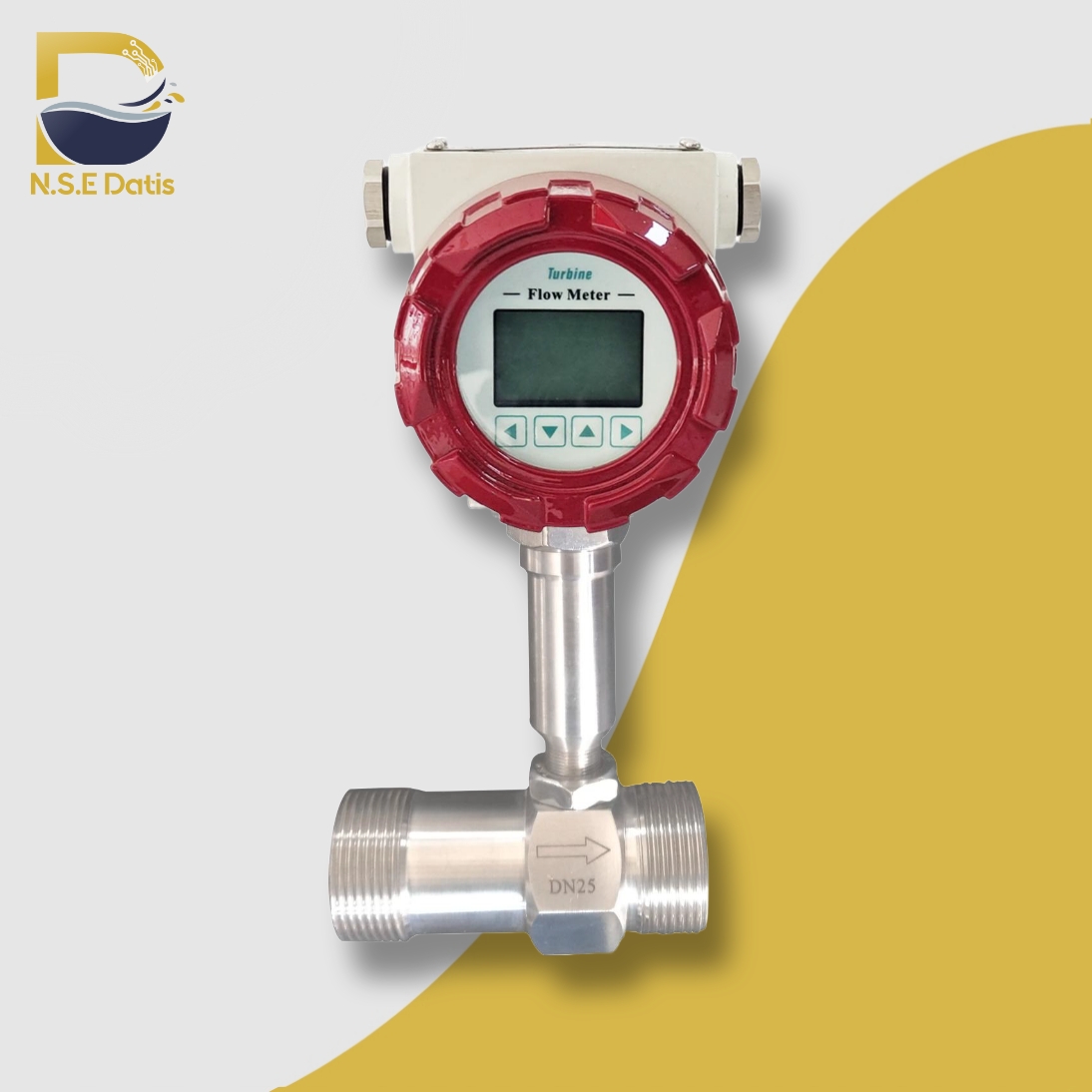

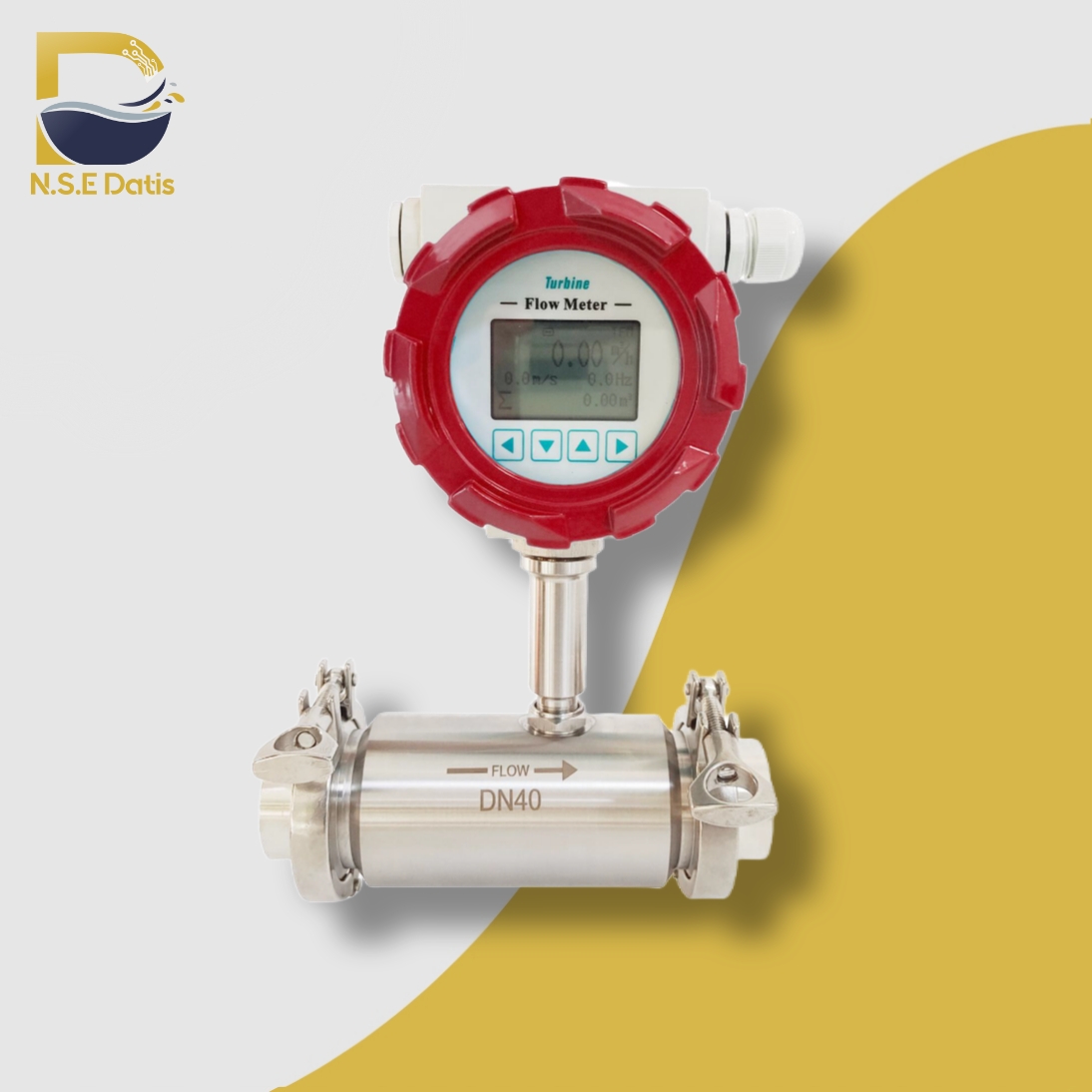

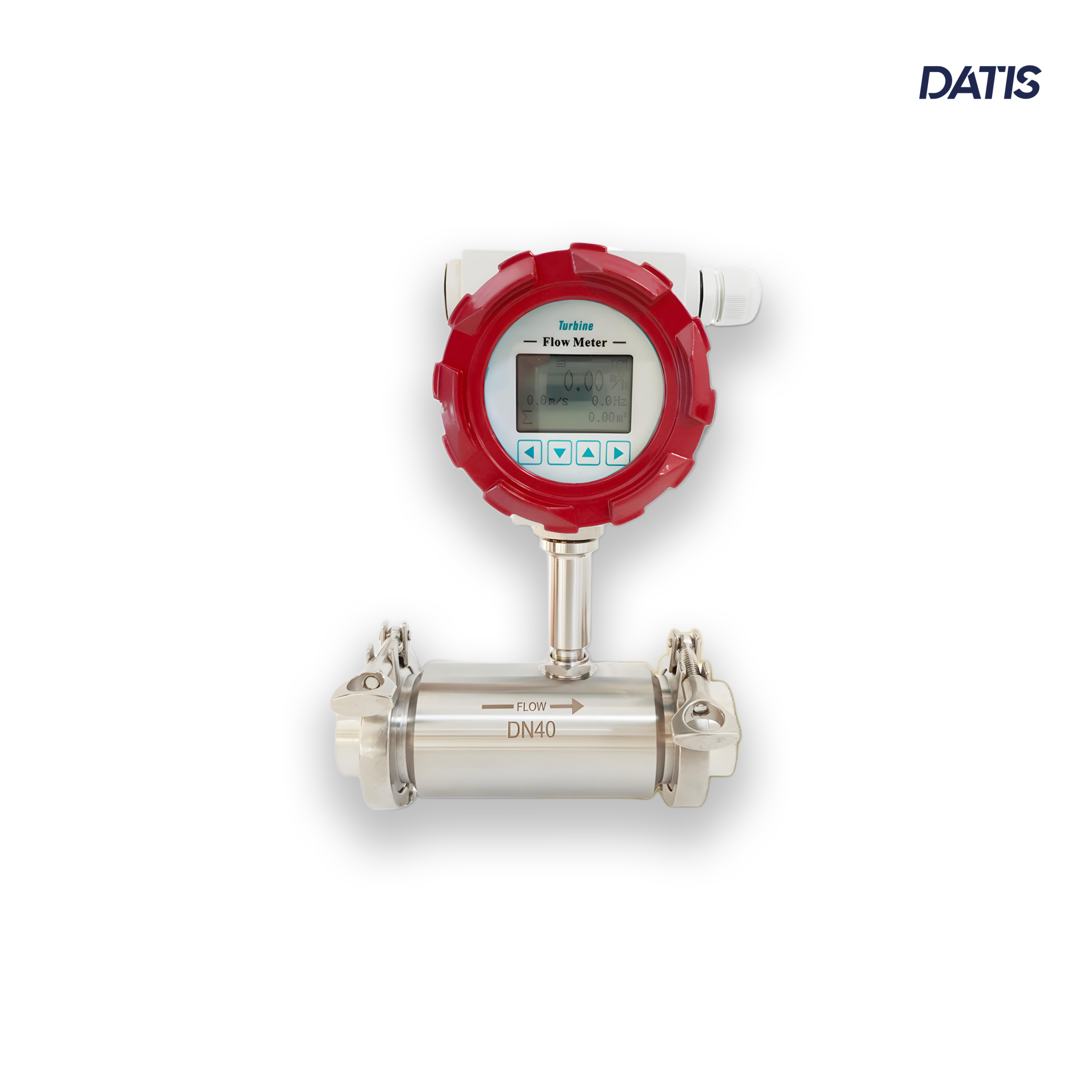

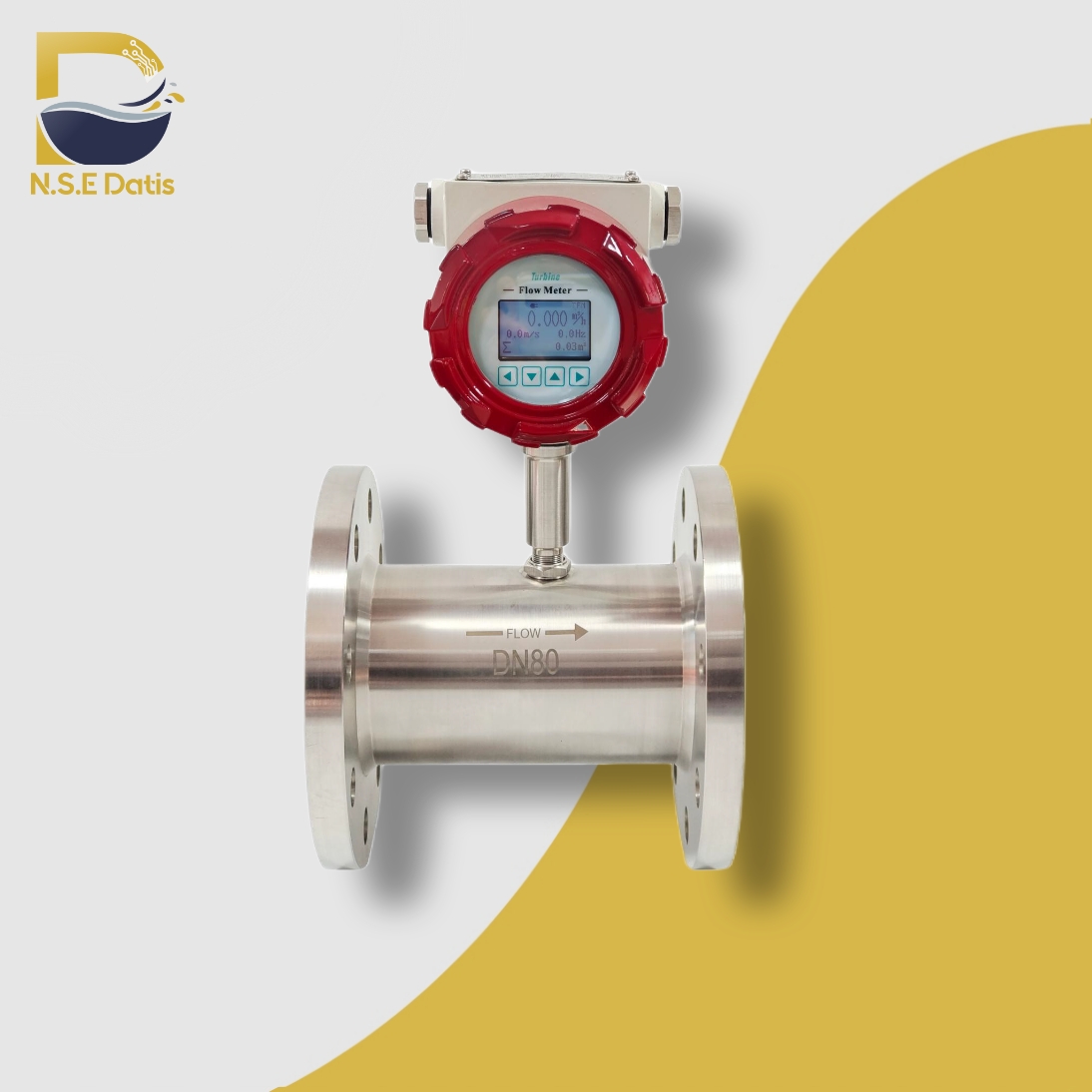

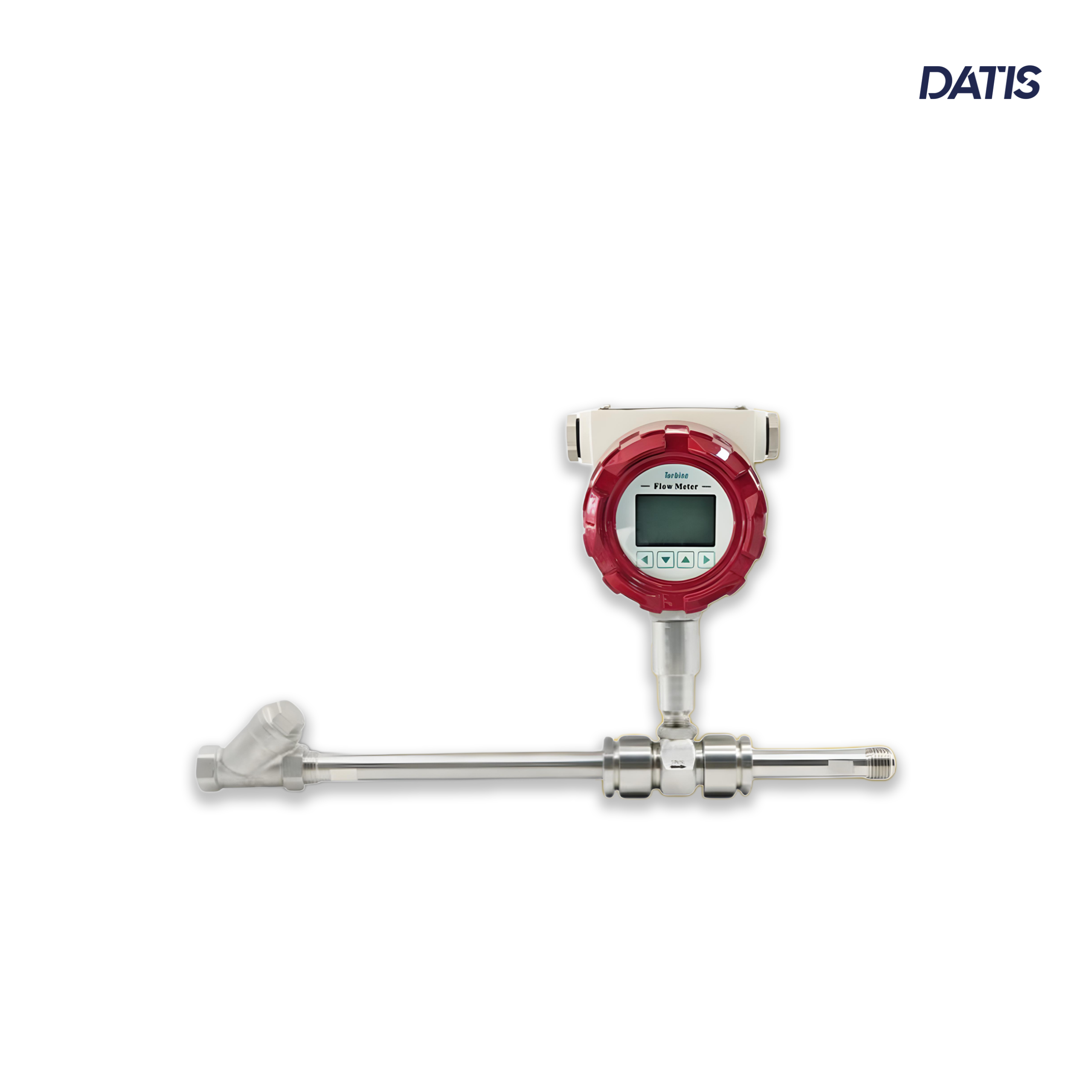

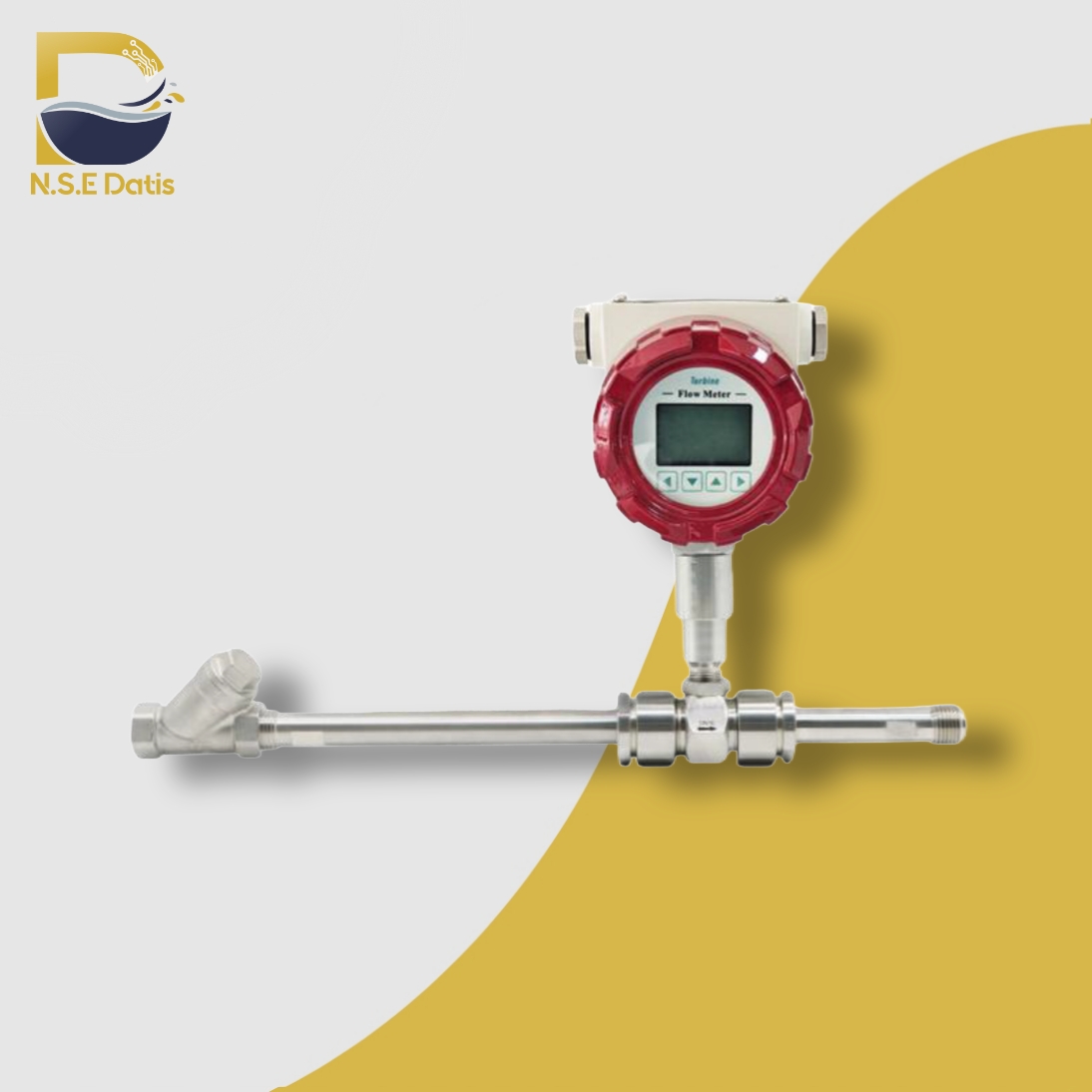

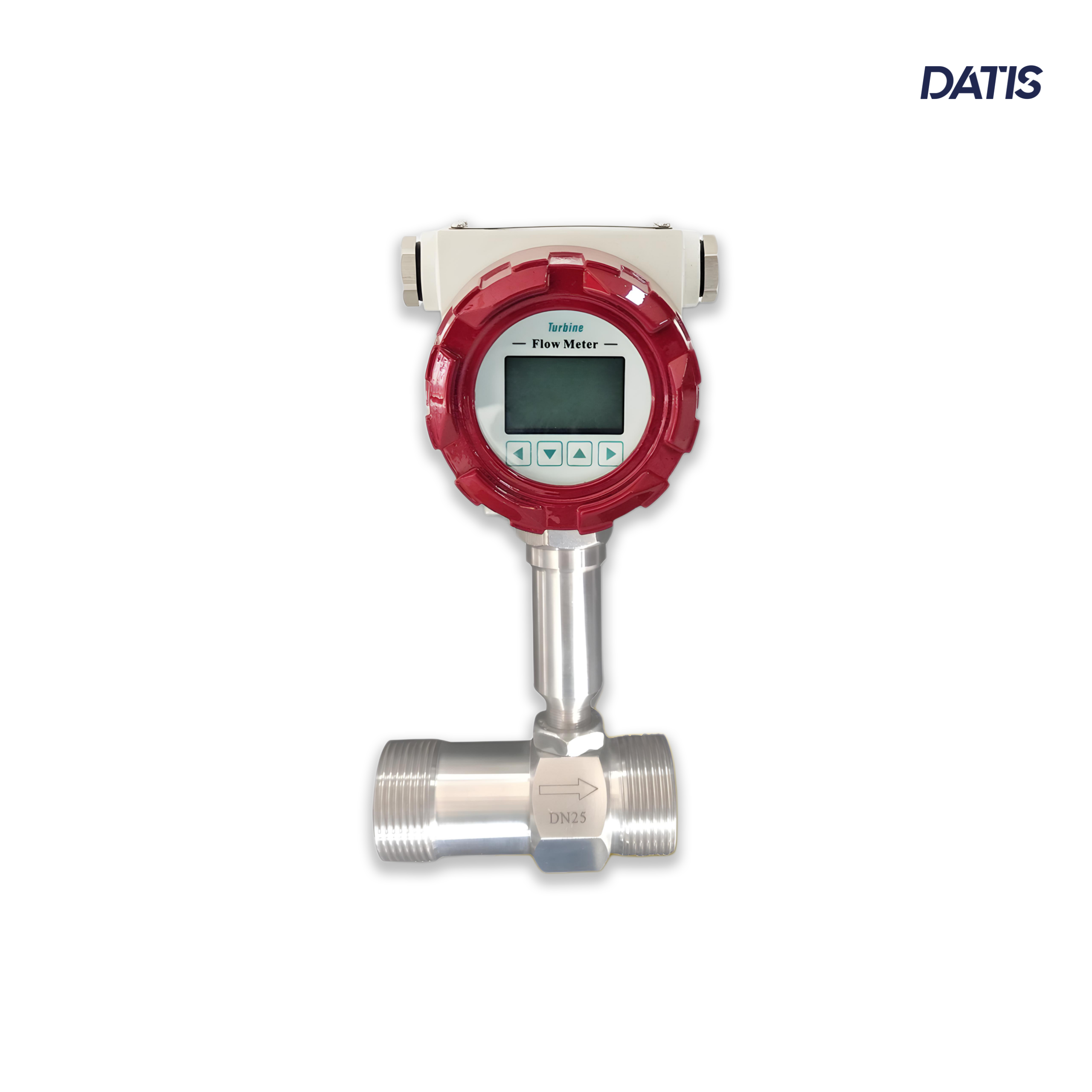

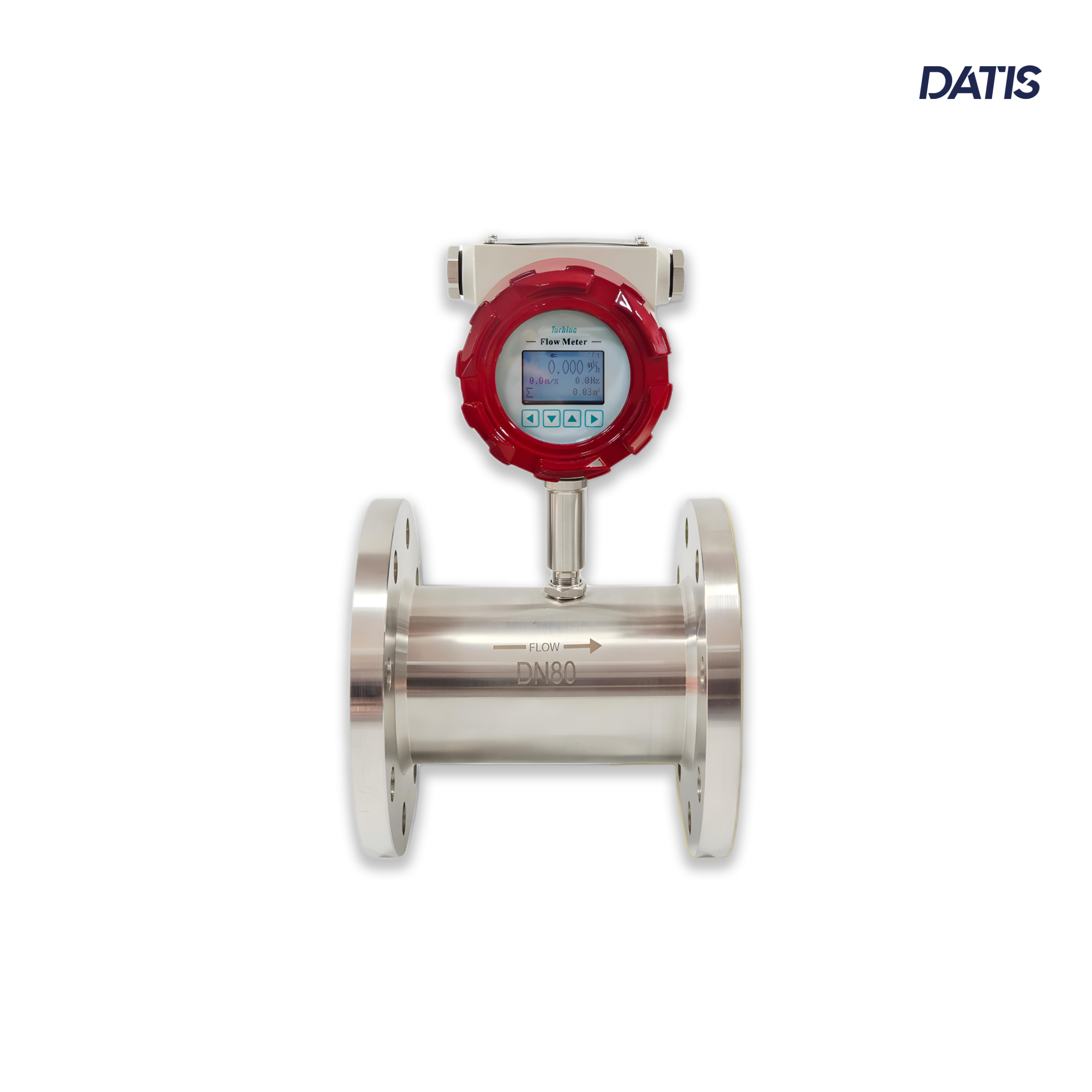

فلومتر توربینی مایع، ابزاری دقیق برای اندازه‌گیری دبی لحظه‌ای و حجم کل مایعات تمیز است. این فلومتر بر اساس اصل چرخش پره توربین در اثر عبور سیال طراحی شده و برای مایعات رسانا یا غیررسانا که خاصیت خورندگی نداشته باشند، مناسب است. از این تجهیز در صنایع مختلف مانند صنایع غذایی، دارویی، پتروشیمی، تولید سوخت، تصفیه آب و سایر کاربردهای صنعتی دقیق استفاده می‌شود.
نمونه مایعات قابل اندازه‌گیری :آب تصفیه‌شده، شیر، الکل، گازوئیل، روغن و سایر مایعات با ویسکوزیته پایین و تمیز.
ویژگی‌ها
- دقت: ±0.5% R
- تکرارپذیری: 0.05% تا 0.2%
- دمای کاری: -20 تا +120°C (تا 130°C ویژه)
- ویسکوزیته مجاز: <5×10⁻⁶ m²/s
- نسبت دبی (Turndown): 1:10 تا 1:20
- منبع تغذیه: 3.6V Battery یا 24V DC
- خروجی: Pulse، 4–20mA، RS485، HART
- جنس بدنه: SS304 / SS316L
اصل عملکرد فلومتر توربینی
هنگامی‌که مایع از داخل فلومتر عبور می‌کند، با عبور از پره‌های توربین، موجب چرخش آن می‌شود. سرعت چرخش پره‌ها متناسب با سرعت جریان مایع است. سنسور مغناطیسی یا اثر هال، فرکانس چرخش را به سیگنال الکتریکی تبدیل می‌کند که نمایانگر دبی لحظه‌ای است.
سیستم کنترل کمی (Batch Controller) می‌تواند بر اساس مجموع حجم اندازه‌گیری‌شده، عملیات پرکردن یا قطع جریان را به‌صورت خودکار انجام دهد. به‌عنوان مثال، پس از رسیدن حجم عبوری به مقدار تنظیم‌شده (۱، ۲ یا ۵ کیلوگرم)، سیستم فرمان قطع شیر برقی یا توقف پمپ را صادر می‌کند و پس از تعویض مخزن، مجدداً به‌صورت خودکار شروع به کار می‌کند.
سیستم کنترل کمی فلومتر توربینی
🛠️قابلیت‌ها
- کنترل خودکار حجم یا وزن مایع در فرآیندهای پرکنی و بسته‌بندی
- پشتیبانی از دکمه‌های خارجی Start / Stop / Reset
- ادامه خودکار پس از قطع برق
- ثبت اطلاعات شامل تعداد دفعات، حجم کل و زمان عملیات
- نمایش روی LCD شامل دبی لحظه‌ای، حجم کل، دما و فشار
- ورودی سیگنال: فرکانس یا جریان
- خروجی سیگنال: ۴–۲۰ میلی‌آمپر
- قابلیت ارتباط با RS485 / RS232 برای PLC یا SCADA
🛠️اجزای سیستم
- فلومتر توربینی
- شیر برقی
- باکس کنترل کمی (دارای کنترلر، رله و ترمینال داخلی)
🛠️ساختار و ابعاد
- جنس بدنه: استیل ضدزنگ SS304 یا SS316L
- آب‌بندی: اورینگ PTFE یا EPDM بهداشتی
- نمایشگر: LCD با نور پس‌زمینه، نمایش لحظه‌ای و مجموع
- درجه حفاظت : IP65 در صورت نیاز تا IP67 قابل سفارش است.
📊 محدوده اندازه‌گیری (m³/h)
| قطر DN | محدوده جریان |
|---|---|
| DN4 | 0.04–0.25 |
| DN6 | 0.1–0.6 |
| DN10 | 0.2–1.2 |
| DN15 | 0.6–6 |
| DN20 | 0.8–8 |
| DN25 | 1–10 |
| DN50 | 4–40 |
| DN100 | 20–200 |
| DN200 | 80–800 |
⚙️ مشخصات فنی
| مورد | مقدار |
|---|---|
| قطر نامی | DN4 تا DN300 mm |
| جنس بدنه | SS304 / SS316L |
| فشار کاری | 0.6 تا 4.0 MPa |
| دمای کاری | -20 تا +120°C (تا 130°C اختیاری) |
| درجه حفاظت | IP65 (تا IP67 سفارشی) |
| نوع خروجی | Pulse / 4–20mA / RS485 / HART |
| دقت | ±0.5% R |
| تکرارپذیری | 0.05%–0.2% |
🧠 رجیسترهای Modbus
| آدرس | پارامتر | واحد |
|---|---|---|
| 40001 | دبی لحظه‌ای | L/min |
| 40002 | حجم کل | m³ |
| 40003 | دما | °C |
| 40004 | فشار | MPa |
نکات نصب
- نصب به‌صورت افقی و هم‌راستا با جهت فلش روی بدنه انجام شود.
- حداقل ۱۰×DN طول لوله صاف در ورودی و ۵×DN در خروجی رعایت گردد.
- از ارتعاشات مکانیکی و میدان‌های مغناطیسی قوی دور نگه داشته شود.
- برای سیالات دارای ذرات، فیلتر مناسب در ورودی نصب شود.
- واحد الکترونیکی در برابر رطوبت و تابش مستقیم آفتاب محافظت گردد.
🧩 نگهداری
- شست‌وشوی دوره‌ای با مایع غیرخورنده انجام شود.
- اتصالات الکتریکی به‌صورت منظم بررسی شوند.
- در صورت توقف طولانی‌مدت، دستگاه خشک و در محیط خشک نگهداری شود.
- کالیبراسیون سالانه برای حفظ دقت توصیه می‌شود.
🧩 اطلاعات مورد نیاز برای خرید فلومتر توربینی
در زمان سفارش لطفاً موارد زیر را مشخص کنید:
- قطر نامی (DN)
- نوع اتصال
- نوع خروجی و منبع تغذیه
- جنس بدنه و فشار کاری
- محدوده دمای کاری
- نیاز به نسخه ضدانفجار (در صورت لزوم)
