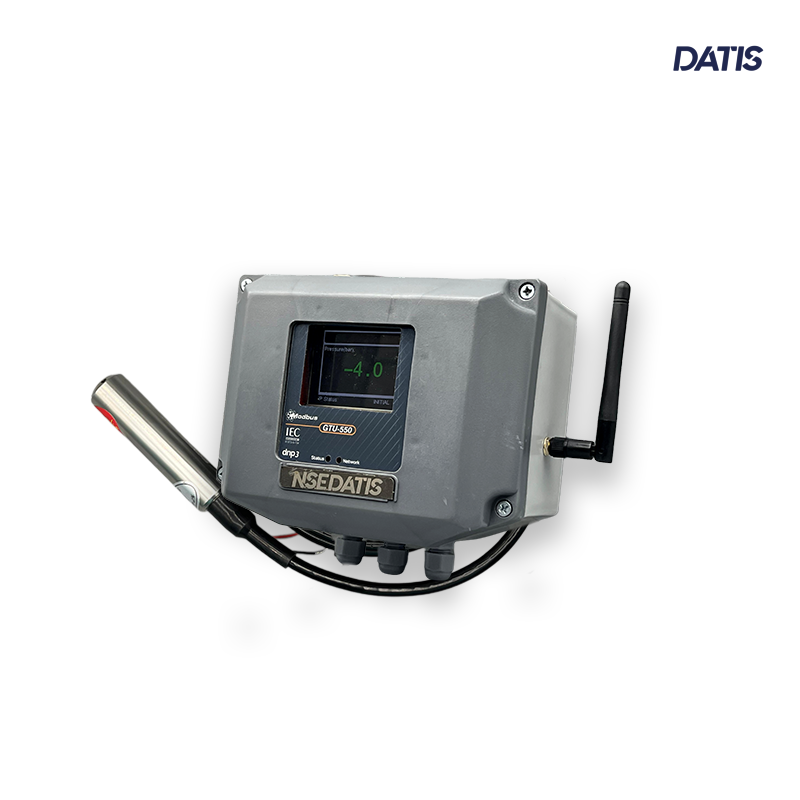

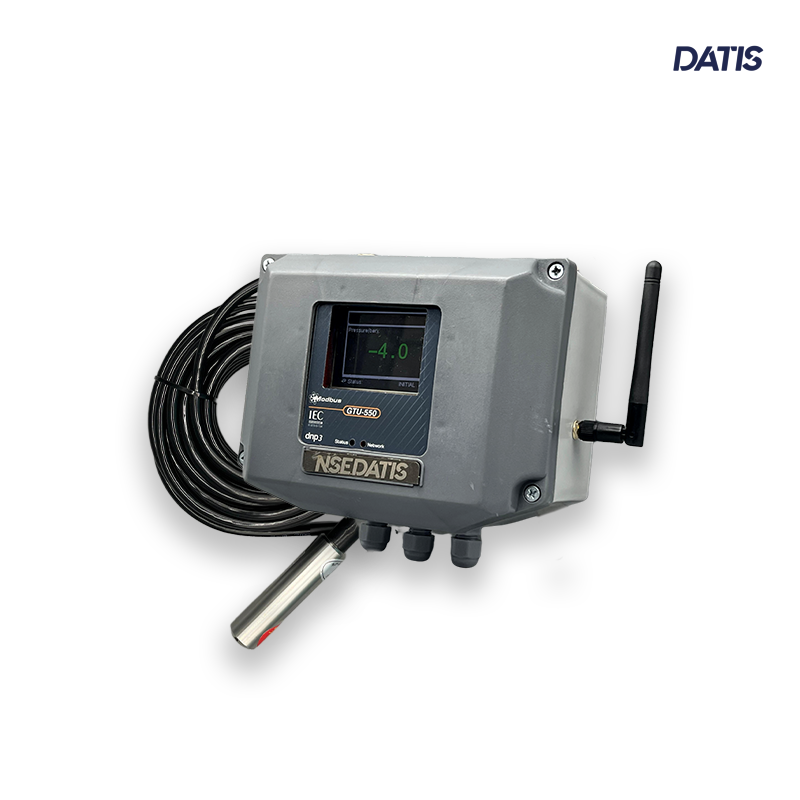

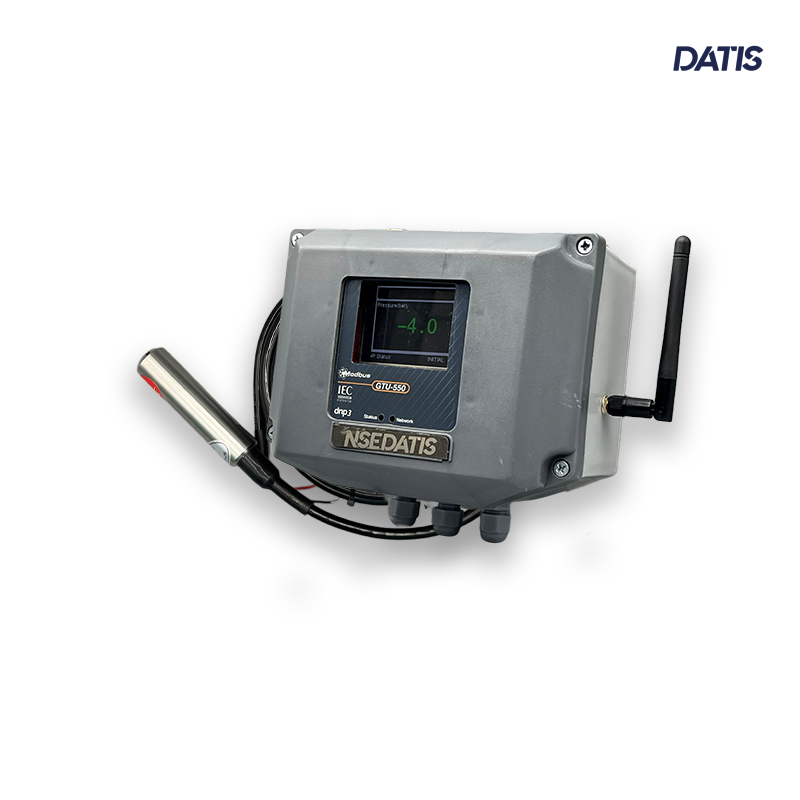

سطح سنج هیدرواستاتیک سری GTU500
اگر قصد خرید سطح سنج هیدرواستاتیک را دارید تا پایان این مطلب با ما همراه باشید، اندازه‌گیری دقیق و پایدار سطح مایعات در شرایط صنعتی دشوار در صنایع گوناگون، پایش دقیق و مستمر سطح مایعات یکی از الزامات اساسی برای ایمنی، بهره‌وری و بهینه‌سازی فرآیندهاست. انتخاب ابزار دقیق مناسب در این زمینه، نه تنها به کاهش هزینه‌های نگهداری و توقف تولید کمک می‌کند، بلکه تضمین‌کننده عملکرد صحیح سیستم‌های کنترل و اتوماسیون نیز هست. در این میان، استفاده از سطح‌سنج هیدرواستاتیک یکی از رایج‌ترین و قابل‌اطمینان‌ترین روش‌ها برای اندازه‌گیری سطح مایعات محسوب می‌شود.
شرکت نواندیشان صنعت الکترونیک داتیس با تکیه بر تجربه و دانش فنی مهندسان داخلی، اقدام به طراحی و تولید سری جدیدی از سطح‌سنج‌های هیدرواستاتیک با عنوان GTU500 نموده که دارای دقت بالا، مقاومت محیطی فوق‌العاده و قابلیت‌های متنوع ارتباطی است. این تجهیزات، با تکیه بر تکنولوژی اندازه‌گیری فشار مایع، امکان پایش پیوسته سطح مایعات را در انواع مخازن، حوضچه‌ها، استخرها و تانک‌ها فراهم می‌آورند.
نحوه عملکرد ارتفاع سنج هیدرواستاتیک
سطح سنج هیدرواستاتیک بر اساس یک اصل فیزیکی ساده اما مؤثر عمل می‌کنند: هرچه عمق مایع بیشتر باشد، فشار در کف مخزن نیز بیشتر خواهد بود. این فشار هیدرواستاتیک به‌وسیله یک سنسور دقیق در کف مخزن یا در عمق مشخصی از مایع اندازه‌گیری می‌شود. سپس مقدار این فشار توسط مدارهای داخلی به سیگنال الکتریکی استاندارد تبدیل شده و به نمایشگر یا سیستم کنترلی ارسال می‌شود.
این روش اندازه‌گیری، مستقل از چگالی و نوع سیال نیست اما در صورت کالیبراسیون مناسب، دقت بالایی حتی در مواجهه با سیالات خورنده، چسبناک یا دارای ذرات معلق فراهم می‌کند. همین ویژگی، سطح‌سنج هیدرواستاتیک را به گزینه‌ای ایده‌آل برای بسیاری از کاربردهای صنعتی، کشاورزی و شهری تبدیل کرده است.
ویژگی‌های برجسته ارتفاع سنج هیدرواستاتیک سری GTU500
- اندازه‌گیری پیوسته و قابل اعتماد سطح مایعات: این دستگاه امکان ثبت دائمی ارتفاع سطح مایع را با دقت بالا و بدون نیاز به مداخله انسانی فراهم می‌کند.
- بدون قطعه متحرک: ساختار ساده و بدون بخش متحرک، سطح‌سنج را در برابر خرابی‌های مکانیکی مقاوم کرده و طول عمر آن را افزایش می‌دهد.
- بدنه مقاوم از جنس استیل ضد زنگ 316: این ماده در برابر خوردگی، فشار و حرارت مقاوم است و امکان استفاده در محیط‌های شیمیایی و خورنده را میسر می‌سازد.
- خروجی‌های متنوع: قابلیت ارسال داده‌ها از طریق سیگنال‌های آنالوگ 4-20 میلی‌آمپر، 0-10 ولت یا دیجیتال RS-485 به سیستم‌های مانیتورینگ و PLC
- امکان اتصال نمایشگر و ماژول تنظیم محلی: برای سهولت در راه‌اندازی و نگهداری، کاربران می‌توانند از ماژول نمایشگر محلی برای مشاهده و تنظیم مقادیر استفاده کنند.
- پاسخ‌دهی سریع: زمان واکنش سنسور کمتر از 0.1 ثانیه است، که برای فرآیندهای دینامیک بسیار حیاتی است.
- دمای کاری گسترده: عملکرد پایدار در محدوده دمایی 40- تا 85+ درجه سانتی‌گراد، مناسب برای کاربردهای در فضای باز یا محیط‌های صنعتی گرم و سرد
کاربردهای سطح سنج هیدرواستاتیک
سطح سنج هیدرواستاتیک سری GTU500 در طیف گسترده‌ای از کاربردها و صنایع مورد استفاده قرار می‌گیرند، از جمله:
- صنایع آب و فاضلاب: اندازه‌گیری سطح مخازن تصفیه، تانک‌های ذخیره‌سازی آب یا فاضلاب
- صنایع شیمیایی: نظارت بر سطح مخازن حاوی مواد اسیدی، قلیایی یا حلال‌ها
- صنایع غذایی و دارویی: اندازه‌گیری دقیق سطح مایعات در خطوط تولید بهداشتی
- پالایشگاه‌ها و صنایع نفت و گاز: پایش سطح سیالات هیدروکربنی در تانک‌های ذخیره
- کشاورزی و گلخانه‌ها: کنترل سطح آب در استخرها، مخازن آبیاری و تانک‌های کود مایع
- کاربردهای ساختمانی و عمرانی: اندازه‌گیری سطح آب زیرزمینی یا سطح سیال در پروژه‌های زیرساختی
مشخصات فنی سطح‌سنج هیدرواستاتیک GTU500
| ویژگی | مقدار |
|---|---|
| اصل عملکرد | اندازه‌گیری فشار ستون سیال |
| خروجی سیگنال | 4-20 میلی‌آمپر، RS-485، 0-10 ولت |
| محدوده اندازه‌گیری | بسته به مدل، از 1 تا 50 متر ستون آب |
| دقت اندازه‌گیری | ±0.5% FS |
| زمان پاسخ‌دهی | کمتر از 0.1 ثانیه |
| دمای کاری | 40- تا +85 درجه سانتی‌گراد |
| جنس بدنه سنسور | استنلس استیل 316 |
| نوع نصب | غوطه‌ور یا نصب به بدنه مخزن |

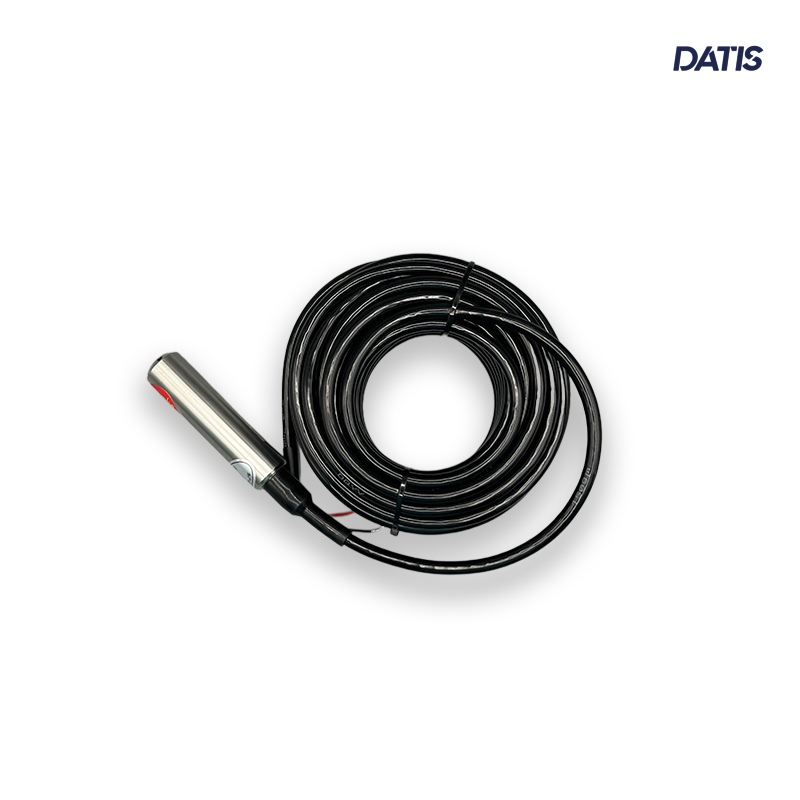

| کابل استاندارد | کابل 1 متری با قابلیت افزایش تا 20 متر |
| نوع ارتباط خروجی | سه سیمه با شلنگ هوای مرجع |
مزایای رقابتی سطح سنج هیدرواستاتیک سری GTU500 نسبت به محصولات مشابه
- طراحی صنعتی مهندسی‌شده: مهندسی دقیق و بومی‌سازی شده برای شرایط محیطی ایران
- کیفیت ساخت بالا: استفاده از مواد اولیه با استانداردهای جهانی
- پشتیبانی فنی و خدمات پس از فروش: ارائه خدمات فنی، کالیبراسیون و تعمیرات توسط تیم متخصص داخلی
- امکان سفارشی‌سازی: تولید سنسورها با رنج‌های مختلف، طول کابل دلخواه، نوع اتصال خروجی مورد نیاز مشتری
- پشتیبانی از پروتکل‌های صنعتی: اتصال آسان به سیستم‌های اسکادا، DCS و تجهیزات مانیتورینگ پیشرفته
جمع‌بندی
اگر به دنبال ابزاری دقیق، مقاوم و با کاربری ساده برای اندازه‌گیری سطح مایعات در محیط‌های صنعتی یا نیمه‌صنعتی هستید، سطح‌سنج هیدرواستاتیک سری GTU500 گزینه‌ای ایده‌آل برای شماست. این محصول با بهره‌گیری از تکنولوژی پیشرفته اندازه‌گیری فشار، طراحی مقاوم و خروجی‌های متنوع، پاسخگوی نیاز انواع پروژه‌های صنعتی، کشاورزی، عمرانی و زیست‌محیطی است.
برای دریافت مشاوره تخصصی در انتخاب سطح‌سنج مناسب، دریافت کاتالوگ کامل یا ثبت سفارش خرید، با کارشناسان شرکت نواندیشان صنعت الکترونیک داتیس تماس بگیرید.
سوالات متداول درباره سطح سنج هیدرواستاتیک
۱. سطح سنج هیدرواستاتیک چگونه کار می‌کند؟
۲. آیا این سطح سنج هیدرواستاتیک برای مایعات خورنده مناسب است؟
بله. سطح سنج های هیدرواستاتیک سری GTU500 دارای بدنه‌ای از جنس استنلس استیل 316 هستند که در برابر خورندگی مقاوم است و قابلیت استفاده در محیط‌های شیمیایی و خورنده را دارد.
۳. آیا دستگاه به کالیبراسیون نیاز دارد؟
بله. برای دقت بالا، توصیه می‌شود دستگاه در زمان نصب اولیه و به صورت دوره‌ای (مثلاً سالانه) کالیبره شود. شرکت داتیس خدمات کالیبراسیون را نیز ارائه می‌دهد.
۴. در چه عمق‌هایی می‌توان از سطح سنج استفاده کرد؟
مدل‌های مختلف سری GTU500 توانایی اندازه‌گیری از 1 تا 50 متر ستون آب را دارند. بسته به نیاز پروژه، مدل مناسب انتخاب می‌شود.
۵. آیا امکان استفاده از این لول متر هیدرواستاتیک در فضای باز وجود دارد؟
بله. سطح سنج های هیدرواستاتیک GTU500 برای عملکرد در دماهای بین 40- تا 85+ درجه سانتی‌گراد طراحی شده‌اند و در برابر شرایط محیطی سخت مقاوم هستند.
۶. چه نوع خروجی‌هایی در دسترس است؟
خروجی‌ها شامل سیگنال آنالوگ 4-20 میلی‌آمپر، خروجی ولتاژی 0-10V و پروتکل دیجیتال RS-485 هستند که امکان اتصال به PLC، سیستم‌های اسکادا و نمایشگرهای محلی را فراهم می‌کنند.
۷. آیا امکان استفاده از دستگاه در سیالات چسبناک وجود دارد؟
در بسیاری از موارد، بله. اگر چگالی و ویسکوزیته مایع به‌درستی در کالیبراسیون لحاظ شود، دستگاه عملکرد دقیق و قابل اعتمادی در سیالات چسبناک دارد.
۸. نصب دستگاه به چه صورت انجام می‌شود؟
نصب به صورت غوطه‌ور (سنسور در داخل مخزن آویزان می‌شود) یا نصب جانبی در بدنه مخزن امکان‌پذیر است. راهنمای نصب دقیق توسط شرکت ارائه می‌شود.
۹. چه زمانی نیاز به استفاده از لوله محافظ یا وزنه داریم؟
در صورت وجود تلاطم شدید در سطح مایع یا نصب در فضای باز، استفاده از لوله محافظ یا وزنه ته سنسور توصیه می‌شود تا سنسور ثابت و عملکرد آن پایدار باقی بماند.
۱۰. آیا می‌توان طول کابل را افزایش داد؟
بله. کابل ارتفاع سنج قابل افزایش است و بسته به نیاز پروژه تا طول‌های بیش از ۲۰ متر نیز سفارشی‌سازی می‌شود.
