سطح سنج

یکی از اقدامات بسیار مهم در صنایع مختلف، کنترل کردن ارتفاع سطح مخازن است. این امر کمک می‌کند تا به موقع از سرازیرشدن مایعات و به طور کل سیالات مختلف که داخل مخازن یا ظروف ذخیره‌سازی مشابه هستند، جلوگیری کرد. این کار به کمک دستگاه سطح سنج امکان‌پذیر است و مانع از بروز خسارت و همچنین صدماتی می‌شود که ممکن است پس از سرریزشدن سیالات خطرناک و شیمیایی از مخازن اتفاق بیفتد. مطالعه این صفحه مناسب شماست اگر در صنعتی مشغول به کار هستید که با این موارد سروکار دارید یا علاقه‌مندید اطلاعات بیشتری در مورد این وسیله که به لول متر هم شهرت دارد بدست آورید، انواع آن را بشناسید و در مورد نحوه خرید سطح سنج و قیمت لول متر بیشتر بدانید.

سطح سنج چیست

سطح سنج‌ها ابزارهای سنجشی بسیار کاربردی هستند که می‌توان از آن‌ها برای تعیین اندازه ارتفاع سطح یک سیال که در یک مخزن یا ظروف ذخیره‌سازی مشابه قرار دارند، استفاده کرد. به بیانی دیگر دستگاهی الکترونیکی است که برای اندازه‌گیری ارتفاع یا فاصله بین یک نقطه داده شده و سطح زمین یا سطح صاف دیگری استفاده می‌شود. این دستگاه می‌تواند ارتفاع‌ها را با دقت بالا اندازه‌گیری کند و به عنوان یکی از ابزارهای اصلی در صنایع مختلف به کار گرفته شوند. این دستگاه‌ها به‌طور گسترده در کاربردهای فرآیند صنعتی از جمله صنایع دارویی، نفت، گاز، سیلوها، صنایع غذایی، آب و فاضلاب و… مورد استفاده قرار می‌گیرند و برای اندازه‌گیری سطح سیال در درام‌ها، مخازن، مخازن تحت فشار یا سایر کاربردهای مشابه استفاده می‌شوند.

دستگاه‌های سطح سنج معمولاً دارای یک صفحه نمایش هستند که روی آن می‌توان ارتفاع را نشان داد. همچنین، برخی از دستگاه‌ها دارای قابلیت ذخیره داده‌ها و انتقال آنها به کامپیوتر و دستگاه‌های دیگر هستند. این دستگاه‌ها اغلب در مواردی استفاده می‌شوند که اندازه‌گیری مستقیم فیزیکی سطح سیال، امکان‌پذیر یا عملی نیست؛ مثلا در مواقعی که سیال مورد اندازه‌گیری، ماده بسیار خطرناکی است و در صورت برخورد با انسان، سلامت او را به خطر می‌اندازد. همچنین زمانی که مخزن حاوی سیال آب‌بندی شده و تحت فشار است نیز باید از لول متر استفاده کرد.

انواع سطح سنج

سطح سنج‌ها تنوع زیادی دارند مانند سطح سنج راداری، خازنی، فشاری و … و بسته به نوع کاربری و نوع اندازه‌گیری مورد نظر، ممکن است از یک نوع خاص از سطح سنج استفاده شود. در زیر به برخی از انواع این محصول اشاره می‌کنیم:

• خازنی: اندازه‌گیری فاصله بین دو سطح از تغییر ظرفیت خازنی
• فشاری: اندازه‌گیری فاصله بین دو سطح از فشار هوا یا سیال
• لیزری: اندازه‌گیری فاصله بین دو سطح با استفاده از پرتو لیزری
• هیدرواستاتیک: اندازه‌گیری فاصله بین دو سطح از فشار آب
• اولتراسونیک: اندازه‌گیری فاصله بین دو سطح با استفاده از امواج فراصوتی
• دیجیتال: اندازه‌گیری ارتفاع یا فاصله بین دو سطح با استفاده از سنسورهای دیجیتالی
• مغناطیسی: اندازه‌گیری ارتفاع یا فاصله بین دو سطح با استفاده از تغییرات میدان مغناطیسی
• اپتیکی: اندازه‌گیری ارتفاع یا فاصله بین دو سطح با استفاده از تغییرات در نور و تصویربرداری سه بعدی
• الکترونیکی: اندازه‌گیری ارتفاع یا فاصله بین دو سطح با استفاده از سنسورهای الکترونیکی

در ادامه شما را با رایج‌ترین نوع لول متر مورد استفاده در صنایع آشنا می‌کنیم.

سطح سنج خازنی

سطح سنج خازنی، نوعی از دستگاه سنجش سطح است که برای اندازه‌گیری فاصله یا ارتفاع بین دو سطح از تغییر ظرفیت خازنی استفاده می‌کند. در این دستگاه، یک الکترود روی سطحی که می‌خواهید ارتفاع یا فاصله آن را اندازه‌گیری کنید، قرار داده می‌شود و الکترود دیگر به یک نقطه ثابت نصب می‌شود. با اعمال یک ولتاژ الکتریکی به الکترود و ثبت تغییرات ظرفیت خازنی، فاصله بین دو سطح به دقت تعیین می‌شود.

سطح سنج‌های خازنی معمولاً دارای دقت بسیار بالایی در اندازه‌گیری فاصله هستند و می‌توانند در فواصل کوتاه و بلند استفاده شوند. همچنین، این دستگاه‌ها دارای سرعت بسیار بالایی در اندازه‌گیری هستند و به راحتی می‌توانند در محیط‌های صنعتی و تجاری مانند مانند ساخت و ساز، معدن، خودروسازی، الکترونیک و غیره مورد استفاده قرار گیرند. در صورتی‌که سیال موجود در مخازنی که قصد اندازه‌گیری ارتفاع آن را دارید رسانا باشد، ضریب دی الکتریک بیشتر از 10 و از دو سنسور خازنی و در صورتی که نارسانا باشد، ضریب دی الکتریک کمتر از 10 و از یک سنسور خازنی استفاده می‌شود.

جالب است بدانید که از سنجش سطح‌های خازنی برای اندازه‌گیری سطوح جداگانه همچون آب، امولیسیون‌کننده و روغن نیز استفاده می‌شود. البته باید توجه کنید که در این صورت این سیالات در هم حل نمی‌شوند و هرکدام ضریب دی الکتریک مخصوص خود را دارد. خوب است بدانید که این نوع دستگاه می‌تواند سطوحی که ارتفاع آن‌ها 2 تا 3 متر است، اندازه‌گیری کند و جریان خروجی آن بین 4 تا 20 میلی‌متر بسته به سطح موادی که قرار است اندازه‌گیری شوند، خواهد بود.

سطح سنج فشاری

سطح سنج فشاری نیز نوع دیگری از دستگاه لول متر است که برای اندازه‌گیری فاصله بین دو سطح  با استفاده از فشار و تبدیل آن به ارتفاع استفاده می‌کند. این دستگاه با اعمال فشار هوا به داخل یک شیشه، فشار هوا را به شکل یک سیال به داخل دستگاه می‌فرستد و با اندازه‌گیری فشار سیال، فاصله بین دو سطح را تعیین می‌کند.

سطح سنج‌های فشاری معمولاً دارای دقت بسیار بالایی در اندازه‌گیری فاصله هستند و می‌توانند در فواصل کوتاه و بلند برای تشخیص پیوسته مخازن مایعات استفاده شوند. همچنین، این دستگاه‌ها دارای سرعت بسیار بالایی در اندازه‌گیری هستند و به راحتی می‌توانند در محیط‌های صنعتی و تجاری مختلفی مانند ساخت و ساز، معدن، خودروسازی، الکترونیک و غیره مورد استفاده قرار گیرند.

در این دستگاه معمولا یک حسگر در بخش بالایی مخزن و حسگر دیگر در قسمت پایین آن نصب می‌شود. با توجه به سیال داخل مخزن، اختلاف فشار بین دو سنسور این دستگاه به راحتی می‌تواند ارتفاع مایع داخل مخزن را اندازه‌گیری کند. معمولا این وسیله برای اندازه‌گیری سطح مخازنی با فشار بالا و سربسته کاربرد دارد چرا که استفاده از سایر تجهیزات مورد نیاز برای اندازه‌گیری غیرممکن است.

سطح سنج هیدرواستاتیک

سنسورهای سطح هیدرواستاتیک سطح سیالاتی مانند آب، روغن و مواد شیمیایی را اندازه می‌گیرد که در فرایندهای صنعتی کاربرد دارند. جالب است بدانید که کاربرد عمده این دستگاه بیشتر در چاه‌ها و پشت سدهای بزرگ است.

در واقع این وسیله برای اندازه‌گیری فاصله بین دو سطح، از فشار آب استفاده می‌کند. این دستگاه با استفاده از فشار آب درون یک لوله، فاصله بین دو سطح را تعیین می‌کند. در این دستگاه، یک لوله به طول دلخواه در داخل محلول قرار می‌گیرد و این لوله به یک دستگاه سنجش متصل می‌شود. با توجه به ارتفاع محلول، فشار آب در لوله متفاوت خواهد بود و با اندازه‌گیری فشار آب در لوله، فاصله بین دو سطح را محاسبه می‌کند.

به طور کلی اندازه‌گیری سطح هیدرواستاتیک شامل تعیین ارتفاع یک مایع با استفاده از فشار هیدرواستاتیکی است که مایع روی سطح آن اعمال می‌کند. هرچه سطح مایع بالاتر باشد، فشار اندازه‌گیری شده به غشاء بیشتر می‌شود.

سطح سنج‌های هیدرواستاتیک معمولاً در محیط‌هایی که با آب و مایعات مواجه هستند، مانند استخرها، مخازن، مخازن نفت، مخازن شیمیایی، سد و غیره مورد استفاده قرار می‌گیرند. این دستگاه‌ها به دلیل دقت بالایی که دارند، به راحتی می‌توانند در محیط‌های شیمیایی و صنعتی مورد استفاده قرار گیرند و به عنوان یکی از ابزارهای اصلی در کنترل کیفیت و تولید محصولات با کیفیت بالا استفاده شوند.

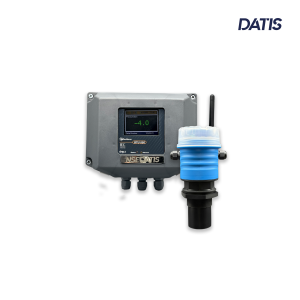

سطح سنج التراسونیک

سطح سنج التراسونیک یک نوع لول متر است که برای اندازه‌گیری فاصله بین یک نقطه و سطح دیگر از امواج التراسونیک استفاده می‌کند. این دستگاه با ارسال امواج صوتی (پالس صوتی) به سمت سطح و دریافت بازتاب آنها، فاصله بین دستگاه و سطح را محاسبه می‌کند.

سطح سنج‌های التراسونیک معمولاً دارای یک بلندگو و یک میکروفون برای ارسال و دریافت امواج صوتی هستند. هنگامی که امواج صوتی از دستگاه ارسال می‌شوند، آنها به سمت سطح مورد نظر هدایت می‌شوند و با برخورد به سطح، بازتاب می‌شوند. سپس این امواج با استفاده از میکروفون، دریافت شده و توسط دستگاه به فاصله تبدیل می‌شوند.

سطح سنج‌های التراسونیک معمولاً دارای دقت بالایی در اندازه‌گیری فاصله هستند و می‌توانند در فواصل مختلفی از چند سانتی‌متر تا چند ده متر، استفاده شوند. همچنین، این دستگاه‌ها معمولاً قابل حمل هستند و به راحتی می‌توانند در محیط‌های مختلفی مانند ساخت و ساز، معدن، جغرافیا و غیره استفاده شوند.

جالب است بدانید که این نوع از لول متر، نسبت به رنگ و بو هیچ واکنش یا حساسیتی از خود نشان نمی‌دهد و با کم‌ترین اشتباه  وظیفه خود را انجام دهد. در واقع این وسیله کاربردی را می‌توان بهترین سنسور آشکارساز و محاسبه‌گر فاصله بین اجسام معرفی کرد. چرا که با کمک این دستگاه می‎توان به راحتی سطح مورد نظر را به صورت گسسته اندازه‌گیری کرد. جریان خروجی این وسیله بین 4 تا 20 میلی‌آمپر برآورد شده است و با کمک خروجی RS485 این دستگاه، می‌توان اطلاعاتی که در خود ذخیره کرده است را به رایانه منتقل کرد. ضمن اینکه خروجی مجهز به خروجی رله‌ای برای آلارم یا کنترل است.

نحوه خرید سطح سنج داتیس الکترونیک

شما می‌توانید برای خرید ابزار دقیق از جمله خرید لول متر به صفحه فروشگاه سایت داتیس وارد شوید و پس از مشاهده و بررسی انواع این محصول، آنچه مورد نیازتان است را به سبد خریدتان افزوده و خریداری کنید. همچنین می‌توانید برای اطلاع از قیمت سطح سنج و سایر محصولات سایت، با شماره‌های درج شده در سایت داتیس تماس بگیرید.
