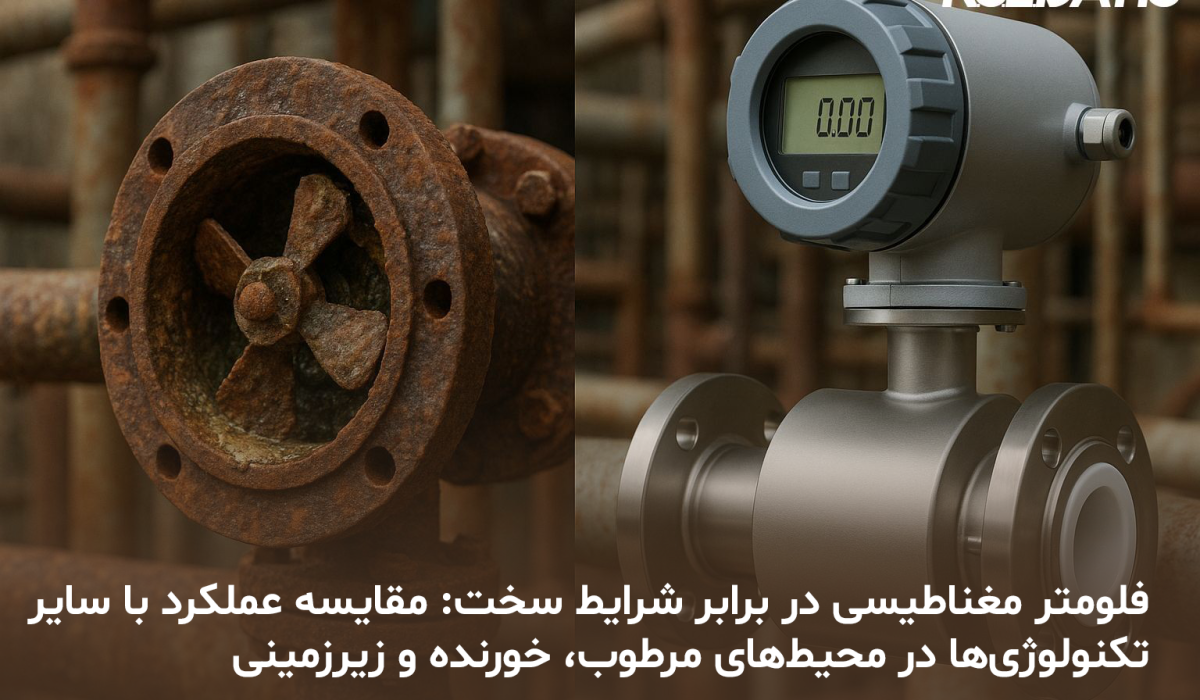

فلومتر مغناطیسی در برابر شرایط سخت: مقایسه عملکرد با سایر تکنولوژی‌ها در محیط‌های مرطوب، خورنده و زیرزمینی
در بسیاری از صنایع سنگین و حساس، انتخاب ابزار مناسب برای اندازه‌گیری دبی سیالات، تأثیر مستقیم بر کیفیت، ایمنی، و بهره‌وری دارد. محیط‌هایی مانند خطوط انتقال آب خام، ایستگاه‌های پمپاژ فاضلاب، کارخانه‌های شیمیایی، یا معادن، شرایطی چالش‌برانگیز شامل رطوبت دائم، سیالات خورنده، آلودگی، لرزش مکانیکی و غرق‌شدگی زیرزمینی دارند. در چنین محیط‌هایی، استفاده از ابزارهای اندازه‌گیری مقاوم و دقیق، نه یک انتخاب، بلکه یک ضرورت است.
یکی از تجهیزات محبوب و پرکاربرد در این حوزه، فلومتر مغناطیسی (Electromagnetic Flowmeter) است. این فناوری، که با عناوینی مانند فلومتر الکترومغناطیسی، کنتور مغناطیسی یا دبی‌سنج مغناطیسی نیز شناخته می‌شود، گزینه‌ای بسیار مطمئن برای سنجش دبی سیالات رسانا در شرایط سخت محیطی به‌شمار می‌آید.
در این مقاله، عملکرد فلومتر مغناطیسی را در چنین شرایطی بررسی کرده و آن را با چهار فناوری رایج دیگر مقایسه می‌کنیم:
فلومتر مکانیکی (پره‌ای یا توربینی)، فلومتر التراسونیک، فلومتر جرمی (Corioils)، و فلومتر Vortex.
✅ اصول عملکرد فلومتر مغناطیسی در شرایط سخت
فلومتر مغناطیسی با تکیه بر قانون فارادی کار می‌کند. در این تکنولوژی، دو الکترود میدان مغناطیسی ثابتی ایجاد کرده و عبور سیال رسانا از درون این میدان باعث القای ولتاژی می‌شود که متناسب با سرعت جریان است. این روش، بدون هیچ‌گونه تماس مکانیکی یا قطعه متحرک، امکان اندازه‌گیری دقیق و پایدار را فراهم می‌سازد.
در شرایطی مانند محیط‌های مرطوب، زیرزمینی، سیالات خورنده، یا وجود ذرات جامد معلق، مزایای زیر برجسته‌تر می‌شود:
- بدنه سنسور کاملاً ضدآب (IP68) و مقاوم به خوردگی
- عدم وجود قطعات متحرک که باعث حذف خرابی مکانیکی می‌شود
- لاینر داخلی از جنس PTFE یا لاستیک سخت برای مقاومت شیمیایی
- امکان نصب در چاله‌ها، منهول، محیط‌های نمناک یا خطوط غرق‌شده بدون هیچ اختلال
✅ مقایسه تخصصی فلومتر مغناطیسی در شرایط سخت با ۴ فناوری دیگر
۱. فلومتر مکانیکی (توربینی یا پره‌ای)
ویژگی‌ها:
- وابسته به حرکت فیزیکی پره‌ها یا چرخ‌دنده‌ها درون سیال
- دچار رسوب‌گیری، زنگ‌زدگی یا قفل شدن در سیالات آلوده یا دارای مواد جامد
- حساس به ارتعاش و فشار برگشتی
- نیازمند نگهداری دوره‌ای و روان‌کاری
محدودیت در محیط‌های سخت:
فلومتر مکانیکی به‌شدت نسبت به آب‌های آلوده، لجن، مواد ساینده یا رطوبت ماندگار حساس است. پره‌ها به‌راحتی گیر می‌کنند، و در فاضلاب یا خطوط شیمیایی عملاً قابل استفاده نیستند. طول عمر آن‌ها نیز در محیط‌های زیرزمینی یا پر از بخار خورنده به‌شدت کاهش می‌یابد.
۲. فلومتر التراسونیک (Clamp-on یا Inline)
ویژگی‌ها:
- استفاده از امواج صوتی برای اندازه‌گیری زمان عبور موج در جهت موافق و مخالف جریان
- بدون تماس مستقیم با سیال (در نوع Clamp-on)
- قابلیت نصب بدون برش لوله
- دقت بالا در سیالات تمیز و یکنواخت
محدودیت در شرایط سخت:
در محیط‌هایی که تراکم ذرات جامد یا حباب هوا در سیال بالاست (مانند دوغاب‌ها یا فاضلاب خام)، دقت فلومتر التراسونیک کاهش می‌یابد. همچنین، نصب صحیح آن در زیرزمین یا در مجاورت لوله‌های ضخیم و زنگ‌زده چالش‌برانگیز است. در نوع Inline نیز، نیاز به برش و نصب دقیق وجود دارد و IP68 واقعی در بسیاری از مدل‌ها تضمین نشده است.
۳. فلومتر جرمی (Coriolis)
ویژگی‌ها:
- اندازه‌گیری مستقیم جرم سیال بر اساس نیروی کوریولیس
- دقت بسیار بالا (تا ±0.1%)
- مناسب برای اندازه‌گیری دقیق در فرآیندهای حساس (نفت، دارو، رنگ و رزین)
محدودیت در محیط‌های مرطوب یا خورنده:
اگرچه دقت بالایی دارد، اما فلومتر کوریولیس بسیار سنگین، گران‌قیمت و حساس به لرزش و شرایط محیطی است. نصب آن در محیط‌هایی مانند کانال‌های فاضلاب یا چاله‌های مرطوب عملی نیست. همچنین، مدل‌های IP68 آن بسیار محدود و گران هستند.
۴. فلومتر ورتکس (Vortex Shedding)
ویژگی‌ها:
- بر پایه ایجاد گردابه در مسیر سیال و سنجش فرکانس گردابه
- مناسب برای بخار، هوا و مایعات سبک
- قیمت مناسب و بدون قطعه متحرک
محدودیت‌ها:
فلومتر Vortex برای سیالات خورنده یا دارای مواد جامد مناسب نیست. انسداد در مسیر جریان، کاهش دقت و اختلال در شمارش گردابه‌ها را به دنبال دارد. همچنین اغلب در محیط‌های بسیار مرطوب، آسیب‌پذیر در برابر نفوذ بخار یا آب هستند.
📊 جدول مقایسه فلومتر مغناطیسی در شرایط سخت با سایر تکنولوژی‌ها
| ویژگی/مدل | مغناطیسی | مکانیکی | التراسونیک | جرمی (Coriolis) | Vortex |
| قطعه متحرک | ندارد | دارد | ندارد | ندارد | ندارد |
| دقت در سیالات با ذرات جامد | بالا (تا ±0.2%) | ضعیف | متوسط | بسیار بالا | ضعیف |
| مقاوم در برابر خوردگی | بله (لاینر + الکترود) | خیر | بستگی دارد | بله | محدود |
| قابلیت نصب زیرزمینی | کامل (IP68) | نیاز به پوشش | بستگی به مدل | خیر | محدود |
| مناسب برای دوغاب و لجن | بله | خیر | نه چندان | نه | خیر |
| هزینه نگهداری | بسیار کم | بالا | کم | زیاد | متوسط |
| قابلیت اتصال صنعتی | Modbus, GPRS, 4-20 mA | محدود | بله | بله | متوسط |
📌 نتیجه‌گیری: چرا فلومتر مغناطیسی انتخابی هوشمندانه برای شرایط سخت است؟
اگر در محیطی فعالیت می‌کنید که دارای آب یا فاضلاب خام، رطوبت ماندگار، سیالات خورنده یا خطر غرق‌شدگی است، هیچ گزینه‌ای بهتر از فلومتر مغناطیسی وجود ندارد.
این فناوری با حذف قطعات متحرک، استفاده از متریال مقاوم (مانند استنلس استیل 316 و لاینر PTFE)، و پشتیبانی از پروتکل‌های مدرن ارتباطی، به‌صورت کامل با نیازهای نصب در چاله‌های زیرزمینی، منهول‌های صنعتی، خطوط انتقال دوغاب یا مخازن شیمیایی سازگار است.
مدل‌هایی مانند DMF606 ایرانی با گواهینامه IP68 واقعی، خروجی‌های دیجیتال (RS-485, GPRS), قابلیت نصب در هر زاویه، نمایشگر گرافیکی و خدمات پس از فروش بلندمدت، یک راه‌حل مطمئن و مقرون‌به‌صرفه برای صنایع آب، معدن، شیمیایی، نیروگاهی و حتی اتوماسیون شهری به‌شمار می‌روند.
❓ سوالات متداول (FAQ)
۱. آیا فلومتر مغناطیسی می‌تواند به‌طور دائم زیر آب نصب شود؟
بله، در صورت داشتن درجه حفاظت IP68 واقعی، دستگاه کاملاً برای نصب دائمی در شرایط غرق‌آبی مناسب است.
۲. آیا فلومتر مغناطیسی برای سیالات چسبناک یا با دمای بالا نیز مناسب است؟
در دماهای بالا یا ویسکوزیته بالا نیز عملکرد خوبی دارد، ولی باید جنس لاینر و الکترود با شرایط فرآیند مطابقت داده شود.
۳. آیا برای فاضلاب خام یا دوغاب معدنی هم می‌توان از مدل‌های ایرانی استفاده کرد؟
بله، مدل‌های مانند DMF606 با طراحی صنعتی، لاینر ضد خوردگی و ساختار مقاوم، برای این کاربردها بهینه شده‌اند.
۴. چطور از صحت عملکرد دستگاه در شرایط سخت اطمینان حاصل کنیم؟
با بررسی مقادیر نمایشگر (Totalizer، Flowrate)، آلارم‌ها، داده‌های RS-485 و صحت ارسال به SCADA می‌توان وضعیت را رصد کرد.
۵. آیا نصب فلومتر مغناطیسی نیاز به شرایط خاص دارد؟
خیر، تنها کافی‌ست لوله به‌درستی پر از سیال باشد و مسیر جریان پایدار باشد؛ نصب آن نسبت به بسیاری از مدل‌ها ساده‌تر است.
