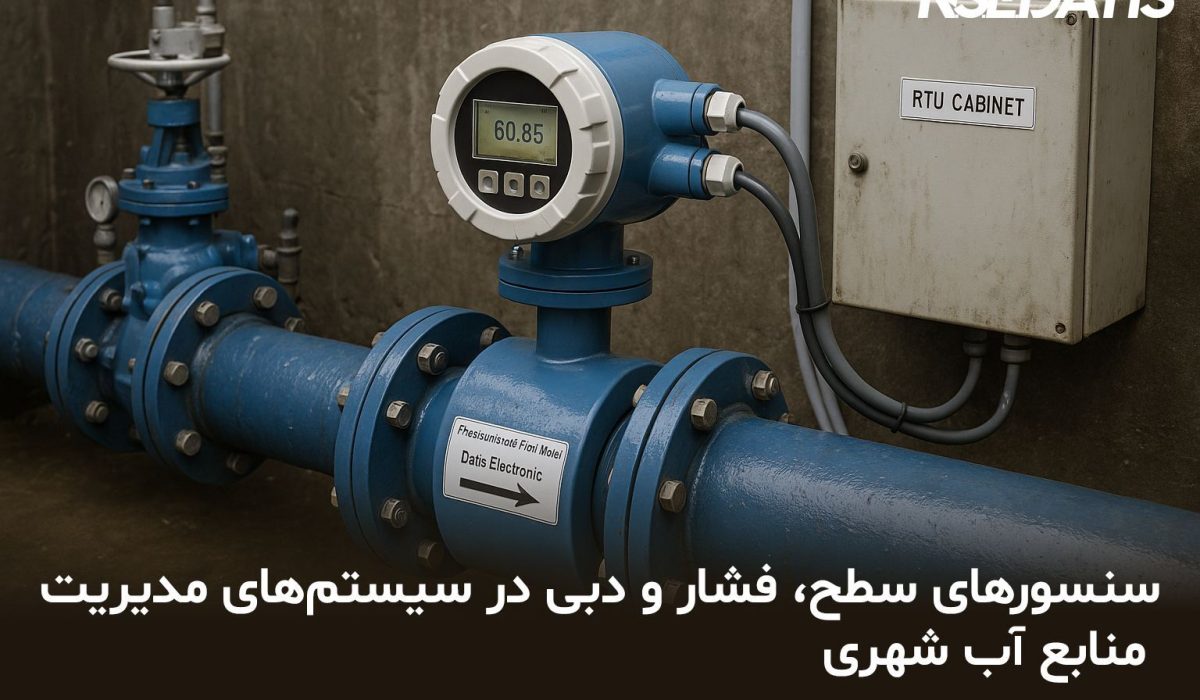

سنسورهای سطح، فشار و دبی در سیستم‌های مدیریت منابع آب شهری
مدیریت هوشمند منابع آب شهری بدون استفاده از ابزار دقیق مدرن امکان‌پذیر نیست. با رشد سریع شهرنشینی، تغییر اقلیم و کاهش منابع تجدیدپذیر، بهره‌برداری بهینه از زیرساخت‌های آبی بیش از پیش اهمیت یافته است. در این میان، سه گروه از سنسورها بیشترین نقش را در اندازه‌گیری، مانیتورینگ، و کنترل فرآیندهای حیاتی سیستم‌های انتقال و توزیع آب ایفا می‌کنند:
- سنسورهای سطح (برای کنترل سطح مخازن، حوضچه‌ها و ایستگاه‌های پمپاژ)
- سنسورهای فشار (برای نظارت بر سلامت شبکه، تشخیص نشت و تنظیم بوسترپمپ‌ها)
- سنسورهای دبی (برای مدیریت مصرف، تحلیل توزیع، کاهش آب بدون درآمد – NRW)
ترکیب دقیق این ابزارها با سیستم‌های کنترل مرکزی (مانند اسکادا، RTU، یا پلتفرم‌های تلماتیک) زیرساختی قدرتمند برای شهرهای هوشمند و پایدار فراهم می‌کند.
۱. سنسورهای سطح: قلب تپنده پایش مخازن و فاضلاب
سطح‌سنج‌ها در مخازن ذخیره آب، مخازن تحت فشار، حوضچه‌های ته‌نشینی و منهول‌های فاضلاب نصب می‌شوند. اطلاع دقیق از ارتفاع سیال در این نقاط برای پیشگیری از سرریز، آسیب به تجهیزات، و کنترل پمپ‌ها حیاتی است.
انواع پرکاربرد:
- ارتفاع‌سنج التراسونیک: نصب بالا، بدون تماس با سیال، حساس به بخار و کف
- ارتفاع‌سنج راداری: مقاوم در برابر بخار، دقت بالا، مناسب برای فاضلاب و محیط‌های صنعتی
- هیدرواستاتیک: نصب در کف، اقتصادی، مناسب برای آب تمیز یا نیمه‌تصفیه
- ارتفاع‌سنج فشاری: اتصال جانبی، مناسب برای حوضچه‌های کم‌عمق یا منهول
این سنسورها با خروجی‌های آنالوگ (4–20mA) یا دیجیتال (Modbus, HART) به سیستم کنترل مرکزی متصل می‌شوند.
۲. سنسورهای فشار: تضمین سلامت شبکه توزیع
فشارسنج‌های صنعتی در ورودی مناطق (DMA)، در خروجی بوسترپمپ‌ها، و در مسیر لوله‌های حساس نصب می‌شوند. آن‌ها کمک می‌کنند تا اپراتورها:
- از شکستگی یا ترک لوله‌ها پیشگیری کنند
- افت فشار یا انسداد را سریع تشخیص دهند
- از فشار بیش‌ازحد در ساعات کم‌مصرف جلوگیری کنند
انواع سنسور فشار:
- نسبی (Gauge): نسبت به فشار جو، رایج‌ترین نوع در آب شهری
- مطلق: برای اندازه‌گیری دقیق در محیط‌های بسته
- تفاضلی: برای مانیتورینگ اختلاف فشار در ورودی/خروجی فیلتر یا کنتور بزرگ
۳. فلومترها (سنسورهای دبی): مانیتورینگ هوشمند جریان
فلومترها ابزارهای کلیدی در مدیریت مصرف و تشخیص نشتی هستند. آن‌ها در ورودی مناطق شهری، تصفیه‌خانه‌ها، خطوط کلرزن یا ایستگاه‌های تقلیل فشار نصب می‌شوند.
انواع فلومترهای پرکاربرد:
- مغناطیسی: برای مایعات رسانا، دقت بالا، بدون قطعه متحرک
- التراسونیک Clamp-on: نصب بیرونی، مناسب برای پروژه‌های نوسازی
- ورتکس: مناسب برای آب با دبی بالا و خطوط صنعتی
- ترمال: ویژه خطوط گاز در سیستم‌های کلرزنی یا هوای فشرده
خروجی فلومترها به سامانه‌های ثبت داده یا سیستم‌های اسکادا متصل شده و امکان پایش لحظه‌ای، تحلیل مصرف، و هشداردهی فراهم می‌شود.
۴. ارتباط و یکپارچه‌سازی: اتصال سنسورها به سامانه کنترل
ابزار دقیق تنها زمانی مفید است که داده‌ها به‌درستی خوانده، ذخیره، تحلیل و منتقل شوند. در پروژه‌های آب شهری، این سنسورها معمولاً به‌صورت زیر متصل می‌شوند:
- خروجی آنالوگ 4–20 میلی‌آمپر به ورودی PLC یا RTU
- خروجی دیجیتال با پروتکل‌های Modbus RTU یا Modbus TCP
- ارتباط بی‌سیم با استفاده از GSM، GPRS، NB-IoT یا LoRa
- ارسال داده به سرور مرکزی یا پلتفرم ابری مدیریت شبکه
این داده‌ها می‌توانند برای کنترل خودکار پمپ، آلارم‌دهی، تهیه گزارش و تحلیل مصرف استفاده شوند.
۵. چالش‌های عملیاتی و راهکارها
| چالش | راهکار فنی |
|---|---|
| خوردگی در فاضلاب یا آب سخت | استفاده از بدنه‌های مقاوم مانند SS316 یا PVDF |
| بخار و کف در چاهک‌ها | استفاده از ارتفاع‌سنج راداری به‌جای التراسونیک |
| نوسان فشار پمپ‌ها | نصب فشارسنج با فیلتر نرم‌افزاری + پایداری جریان |
| عدم ارتباط در نقاط دورافتاده | به‌کارگیری مودم‌های NB-IoT یا دیتالاگر با حافظه داخلی |
۶. نتیجه‌گیری
ابزار دقیق شامل سنسورهای سطح، فشار و دبی، ستون فقرات مدیریت هوشمند آب شهری است. این تجهیزات با ارائه داده‌های لحظه‌ای، امکان تصمیم‌گیری سریع، بهینه‌سازی منابع، و پیشگیری از بحران را فراهم می‌کنند. انتخاب درست این سنسورها، همراه با طراحی مهندسی و نگهداری دقیق، باعث کاهش هدررفت، افزایش طول عمر تجهیزات و ارتقاء سطح خدمت‌رسانی می‌شود.
سوالات متداول (FAQ)
- ۱. کدام نوع سنسور سطح برای فاضلاب مناسب‌تر است؟
- مدل‌های راداری به‌دلیل مقاومت در برابر بخار، چسبندگی و کف برای فاضلاب‌های خام بسیار مناسب‌اند.
- ۲. آیا فلومتر التراسونیک دقیق‌تر از مغناطیسی است؟
- برای خطوط فلزی بزرگ یا پروژه‌های بازسازی، فلومترهای التراسونیک دقیق و مناسب‌اند، ولی برای دقت بالا در خطوط پایدار، فلومتر مغناطیسی ارجح است.
- ۳. آیا سنسورهای فشار نیاز به کالیبراسیون دارند؟
- بله، به‌خصوص در کاربردهای حساس یا فشار متغیر، کالیبراسیون دوره‌ای برای دقت بیشتر توصیه می‌شود.
- ۴. چگونه می‌توان داده‌های این سنسورها را از راه دور مشاهده کرد؟
- با استفاده از مودم GPRS یا NB-IoT، سنسورها به پلتفرم‌های اسکادا یا سرور ابری متصل می‌شوند و داده‌ها به‌صورت گرافیکی در دسترس خواهند بود.
