جریان سنج الکترومغناطیسی چیست؟
در بسیاری از صنایع و فرآیندهای مهندسی، اندازهگیری دقیق دبی سیال یکی از الزامات اصلی کنترل کیفیت و بهینهسازی فرآیند است. یکی از روشهای بسیار دقیق و پرکاربرد اندازهگیری دبی، استفاده از جریان سنج الکترومغناطیسی است. این نوع فلومترها، که به آنها فلومتر مغناطیسی نیز گفته میشود، بر اساس قانون القای الکترومغناطیسی عمل میکنند و قادر به اندازهگیری دبی جریان سیالات هادی (Conductive) هستند.

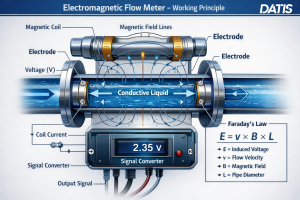

اصل عملکرد جریان سنج الکترومغناطیسی
اصل عملکرد این نوع دبیسنجها بر اساس قانون فارادی در القای الکترومغناطیسی است. زمانی که یک سیال هادی از میان یک میدان مغناطیسی عبور میکند، ولتاژی در جهت عمود بر میدان و سرعت جریان القا میشود. این ولتاژ مستقیماً با سرعت جریان سیال نسبت دارد و میتواند توسط الکترودهای نصبشده در دیواره فلومتر اندازهگیری شود.
فرمول اصلی این پدیده به صورت زیر بیان میشود:
- E = B × L × V
- که در آن E ولتاژ القاشده، B شدت میدان مغناطیسی، L طول الکترودها و V سرعت جریان سیال است.
با اندازهگیری این ولتاژ و اعمال الگوریتمهای تبدیل، میتوان دبی حجمی سیال را با دقت بالا بدست آورد.
مزایای استفاده از جریان سنج الکترومغناطیسی
جریان سنجهای الکترومغناطیسی بهدلیل طراحی بدون قطعات متحرک، نسبت به بسیاری از روشهای سنتی مزایای قابلتوجهی دارند:
- دقت بالا: مناسب برای اندازهگیریهای حساس فرآیندی.
- افت فشار ناچیز: به دلیل نبود المانهای مکانیکی در مسیر جریان.
- عدم حساسیت به ویسکوزیته: اندازهگیری صحیح حتی در سیالات با ویسکوزیته متفاوت.
- بدون قطعات متحرک: کاهش نیاز به نگهداری و سرویسهای پیدرپی.
- محدوده گسترده: مناسب برای دبیهای کم تا زیاد در سایزهای مختلف لوله.
- پایداری طولانیمدت: مناسب برای اندازهگیریهای مداوم در فرآیندهای صنعتی.
کاربردهای صنعتی
فلومترهای الکترومغناطیسی کاربردهای وسیعی در صنایع مختلف دارند، از جمله:
- صنایع آب و فاضلاب: اندازهگیری دقیق دبی شبکههای شهری و خطوط انتقال.
- صنایع شیمیایی: پایش دقیق جریان مواد خورنده و هادی.
- صنایع غذایی و دارویی: رعایت استانداردهای بهداشتی و اندازهگیری بهداشتی سیالات.
- کارخانههای تولیدی: کنترل فرآیندهای ترکیبی و جریانهای بازگشتی.
- نیروگاهها: پایش جریان آب و مایعات خنککاری در سیستمهای بحرانی.
راهنمای انتخاب مناسب
برای انتخاب یک جریان سنج الکترومغناطیسی مناسب باید موارد زیر را در نظر گرفت:
- نوع سیال: باید هادی الکتریکی باشد (معمولاً با هدایت الکتریکی ≥ 5 µS/cm).
- سایز لوله: فلومتر باید با قطر واقعی لوله مطابقت داشته باشد.
- شرایط محیطی: دما، فشار و شرایط خوردگی باید مطابق مشخصات سازنده باشد.
- استانداردهای صنعتی: رعایت استانداردهایی مانند ISO 4064 یا OIML R49.
- خروجیها و ارتباطات: پشتیبانی از 4-20mA، Modbus، HART و ارتباطات دیجیتال.
معرفی فلومتر مغناطیسی DMF606
یکی از محصولات برجسته در دسته جریان سنجهای الکترومغناطیسی، فلومتر مغناطیسی DMF606 ساخت شرکت داتیس الکترونیک است. این فلومتر برای اندازهگیری دبی سیالات هادی در خطوط آب، فاضلاب و فرآیندهای صنعتی طراحی شده است و با بهرهگیری از فناوری دقیق القای الکترومغناطیسی، دقت و پایداری بالایی ارائه میدهد.
ویژگیهای برجسته DMF606:
- اندازهگیری دقیق دبی با حداقل خطای ±0.5%.
- بدنه مقاوم در برابر خوردگی با پوشش مناسب برای شرایط صنعتی.
- الکترودهای ضد سایش و پوششهای چندلایه برای عمر طولانی.
- خروجیهای استاندارد صنعتی (4-20mA، Pulse، Modbus RTU).
- قابلیت اتصال به سیستمهای کنترل و اتوماسیون (PLC/SCADA).
- کالیبراسیون دقیق و پشتیبانی از استانداردهای بینالمللی.
این فلومتر برای پروژههای شهری و صنعتی، بهخصوص در سیستمهای پایش مداوم جریان آب و فاضلاب، یکی از گزینههای مطلوب بهحساب میآید.
جدول مقایسه ویژگیهای تخصصی
| ویژگی | جریان سنج الکترومغناطیسی (عمومی) | DMF606 |
|---|---|---|
| دقت | ±0.5% تا ±1% of reading | ±0.5% of reading |
| قطر لوله پشتیبانی | DN15–DN3000 | DN25–DN1200 |
| خروجی سیگنال | 4-20mA، Pulse | 4-20mA، Pulse، Modbus |
| کاربرد | صنعتی عمومی | آب، فاضلاب، فرآیندی |
| ساپورت اتوماسیون | اختیاری | PLC/SCADA |
سؤالات متداول
جریان سنج الکترومغناطیسی چیست؟
نوعی دبیسنج است که بر اساس القای الکترومغناطیسی سرعت جریان سیال هادی را اندازهگیری میکند.
مزایای آن نسبت به فلومترهای مکانیکی چیست؟
دقت بالا، افت فشار کم، عدم نیاز به نگهداری مرتب و عملکرد قابل اعتماد در شرایط متنوع.
آیا میتوان از آن برای سیالات غیرهادی استفاده کرد؟
خیر؛ این نوع فلومترها فقط برای سیالات هادی مناسباند.
DMF606 برای چه کاربردهایی مناسب است؟
اندازهگیری جریان در خطوط آب، فاضلاب، کارخانهها و سیستمهای صنعتی دارای سیالات هادی.
جمعبندی
استفاده از جریان سنج الکترومغناطیسی برای اندازهگیری دقیق دبی در صنایع مختلف، بهویژه در خطوط آب و فاضلاب، مزایای قابلتوجهی دارد. محصولاتی مانند فلومتر مغناطیسی DMF606 با دقت بالا، پایداری و امکانات ارتباطی گسترده، ابزارهای قابل اعتماد و حرفهای برای مهندسان و کارشناسان ابزار دقیق هستند.
